便携手动茶烟草研磨器结构设计

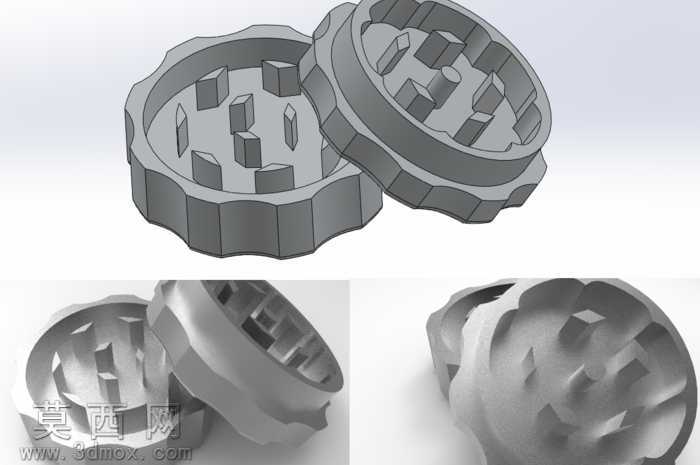

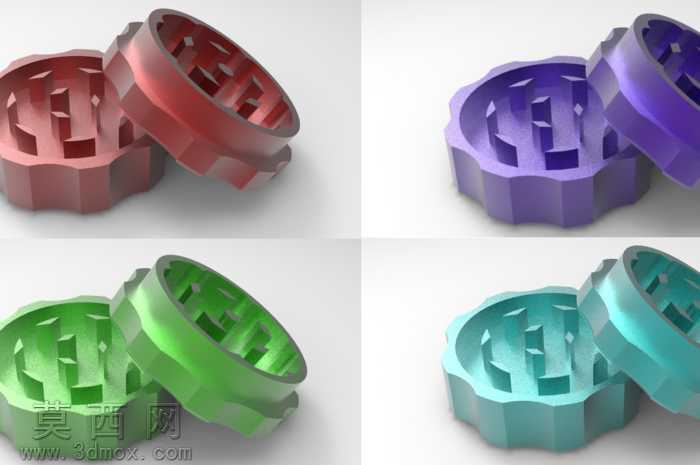

本作品为小型手动研磨器具的三维设计方案，整体采用上下对合的双层套合结构，整体外轮廓采用带防滑齿边的类圆形设计，外圈均匀分布的内凹齿槽可提升手动旋转时的摩擦力，无需额外防滑结构即可实现轻松施力转动，适配日常手持操作的人机尺寸。建模阶段采用参数化特征建模思路，先绘制整体外轮廓的草绘截面，通过拉伸凸台构建基体基础形态，再通过旋转切除、阵列特征完成内部研磨齿的结构排布，内部研磨齿采用交错式凸台设计，上下层齿位错位排布，转动过程中可通过齿间的剪切、挤压作用实现物料的均匀研磨，齿形角度经过反复调整，既保证研磨过程中不会出现物料卡滞，也能控制研磨后物料的颗粒粗细度，满足茶、烟草类物料的研磨使用需求。结构设计上采用止口配合的套合方式，上下层对接处设置定位限位结构，旋转过程中不会出现松脱错位，同时保证开合顺畅，便于研磨完成后取出物料、清理内部残留。渲染阶段针对不同外观效果做了多组材质调试，分别制作了金属红、金属紫、金属绿、金属青四种不同的金属质感外观，材质参数调整中重点还原铝合金阳极氧化的细腻磨砂金属质感，调整反射率、粗糙度参数模拟真实金属表面的光影反馈，搭配柔和的影棚布光方案，通过多角度光源突出产品外轮廓的防滑齿结构与内部研磨齿的细节形态，渲染输出的四组不同配色效果可直观展示产品的不同外观方案。整体设计从快速验证需求出发，建模过程高效简洁，所有结构特征均围绕实际使用场景优化，无冗余装饰结构，既满足小型车间的打样试制需求，也可作为日常便携研磨器具的结构参考，整体尺寸小巧可单手握持操作，内部研磨腔的容积适配单次使用的物料投放量，转动阻尼经过结构间隙的合理设置，保证操作手感顺滑不费力，整体结构简单易加工，可通过数控铣削设备直接加工出成品样件，适配小批量试制的生产需求。
