三孔联动连杆式夹钳工装结构设计

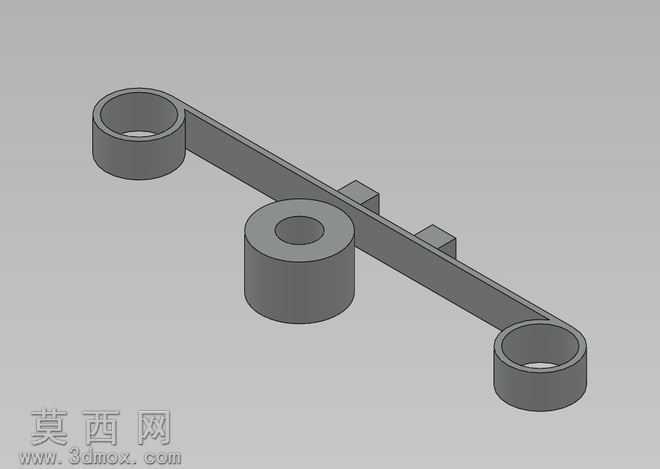

本作品为三工位联动夹钳的核心模板构件，采用三维参数化建模方式完成全结构设计，建模过程中优先以基准轴、基准面为定位参照，确保三个筒状铰接孔的中心距、同轴度、平行度完全符合工装夹持的运动精度要求。构件主体为长条形等截面连杆基体，基体两端分别设置带贯通内孔的圆筒状铰接座，用于连接夹钳的固定端与执行端，基体中部设置直径更大的带台阶圆筒结构，作为夹钳的动力输入铰接点位，同时在中部圆筒与右端铰接座之间的基体上，设置两个对称分布的方形凸台，作为夹钳开合行程的限位挡块，避免夹持过程中出现过位松脱或夹持力过载的问题。建模阶段对所有棱边做了统一的圆角过渡处理，既消除了应力集中隐患，也还原了实际五金零件的机加工倒角特征；材质渲染选用哑光中碳钢材质，表面添加均匀的细微磨砂质感，还原普通工装夹具经过调质处理后的真实金属外观，没有添加多余的镀铬、抛光等装饰性表面效果，贴合车间用工装的实际使用场景。结构设计上充分考虑了三工位联动的运动逻辑，三个铰接孔的孔径根据受力大小做了差异化设计，中部受力最大的铰接座筒壁厚度大于两端铰接座，两个限位凸台的高度经过运动仿真校验，确保夹钳在最大开合角度下凸台刚好与相邻构件接触限位，不会出现运动干涉。整个构件的建模过程完全遵循机械加工的工艺逻辑，所有特征均采用拉伸、旋转、倒角等基础建模特征完成，没有使用难以加工的异形曲面，确保模型可以直接导出工程图用于实际零件的铣削、钻削加工，同时预留了0.2mm的加工公差余量，适配普通五金零件的常规加工精度要求。
