异径PVC三通管路连接接头结构

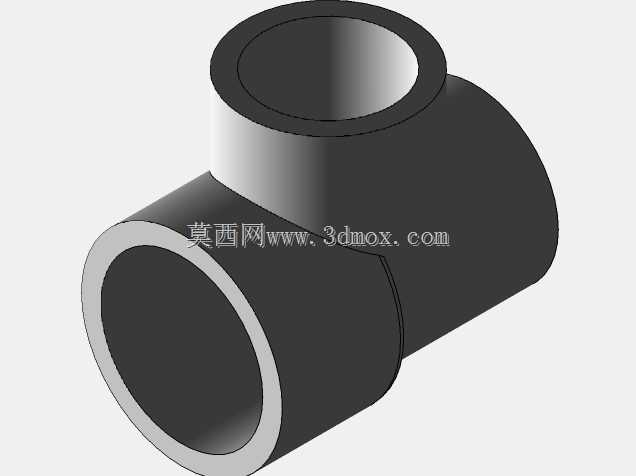

　　在民用给排水、小型化工流体输送、家装水路改造、农业节水灌溉等诸多涉及PVC管路布设的场景里，异径三通是实现管路分流、合流同时完成管径切换的核心配件，本次建模的这款异径PVC三通，针对两种常规英制PVC管径的对接需求设计，可直接实现1又1/4英寸PVC管与1英寸PVC管的垂直方向连通，无需额外搭配变径接头，能减少管路连接节点，降低渗漏风险。

　　从实际工程使用的角度出发，这类异径三通的设计首先要匹配PVC管材的承插尺寸规范，两个直通端的内径分别对应适配管径的管材外径，承插深度要符合管路安装的粘接要求，保证涂抹PVC专用粘接剂后，管材插入接头后有足够的粘接接触面积，承受管路内部的流体压力时不会出现脱开、渗漏问题。垂直方向的第三个接口，同样遵循对应管径的承插尺寸标准，三个接口的轴线在空间上呈正交分布，其中两个同轴线接口为1又1/4英寸规格，垂直分支接口为1英寸规格，可满足主路通径不变、支路缩小管径分流的布设需求，比如家装中主给水管路采用大管径保证水流量，分支到单个用水点时采用小管径节省管材成本的场景。

　　建模过程中，首先确定三个接口的中心轴线位置，保证正交精度，避免安装后出现管路偏斜、对接错位的问题。接头的主体壁厚根据PVC管材的压力等级设定，整体壁厚均匀，过渡位置采用圆弧平滑过渡，避免直角位置出现应力集中，尤其是在管路通水承压、或者环境温度变化产生热胀冷缩时，平滑过渡的结构能分散应力，防止接头开裂。接口端部做了微小的倒角处理，方便安装时管材能顺利插入承口，不会刮掉粘接剂导致粘接失效。承口内部的限位台阶位置经过尺寸校核，保证管材插入后能抵到台阶位置，控制插入深度一致，避免出现插入过深导致管路通径缩小、或者插入过浅粘接强度不足的问题。

　　从安装边界来看，这款三通的整体外形尺寸紧凑，三个接口的外圆没有多余的突出结构，在管路布设时，尤其是在墙面开槽暗装、或者管路密集排布的狭小空间内，不会因为外形冗余占用额外安装空间，相邻管路之间可以保持更小的间距。接头的外表面光滑，没有毛刺、飞边的结构设计，既符合PVC注塑成型的工艺要求，减少注塑时的应力残留，也能避免安装时划伤施工人员。在实际选型使用时，这款三通适配常规压力等级的PVC管路系统，可用于常温下的清水输送、低压流体输送场景，安装时只需在管材外壁和承口内壁均匀涂抹专用粘接剂，对齐轴线插入后静置待粘接剂固化即可完成连接，相比金属三通，重量更轻，安装操作更简便，耐腐蚀性也更优，不会出现生锈、结垢的问题，长期使用不会影响管路内部的流体通径。

　　设计时也考虑了管路的流体阻力问题，三个接口的交汇位置做了平滑的流道过渡，没有突兀的台阶或者锐角，流体经过三通分流或者合流时，能顺着流道平滑转向，减少局部阻力损失，降低管路输送过程中的能耗，尤其是在长距离输水、或者对水压损失有要求的灌溉系统中，更小的局部阻力能保证末端出水压力满足使用需求。另外，接头的整体同轴度、垂直度公差都控制在PVC管件的行业标准范围内，安装后不会出现管材别劲的情况，避免长期受力导致粘接位置开裂渗漏。
