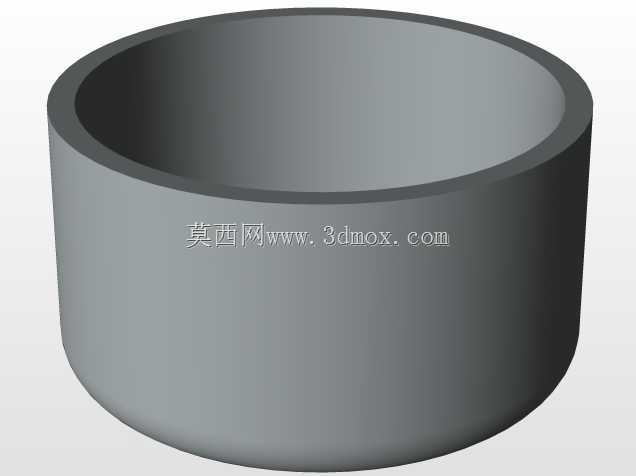

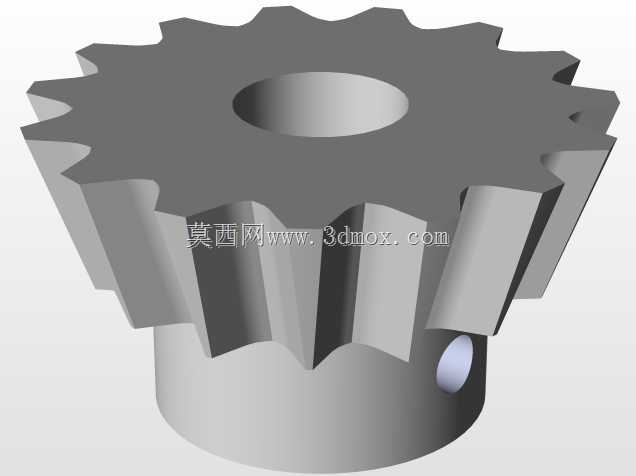

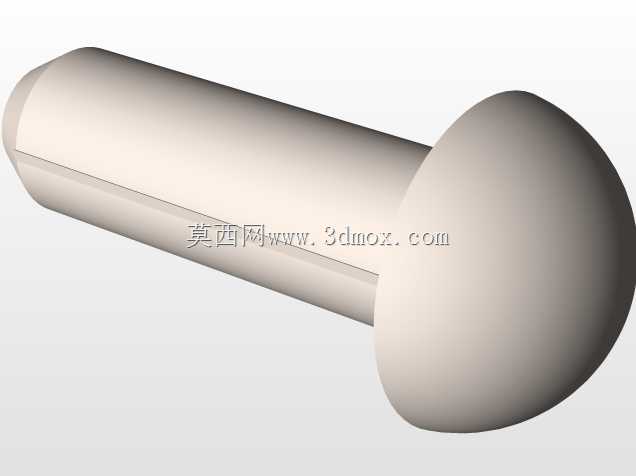

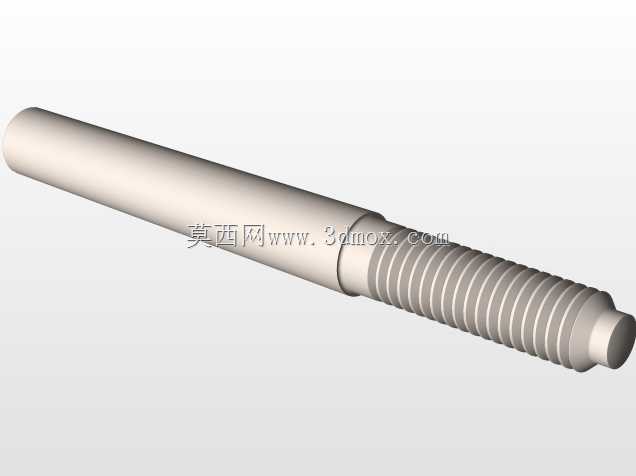

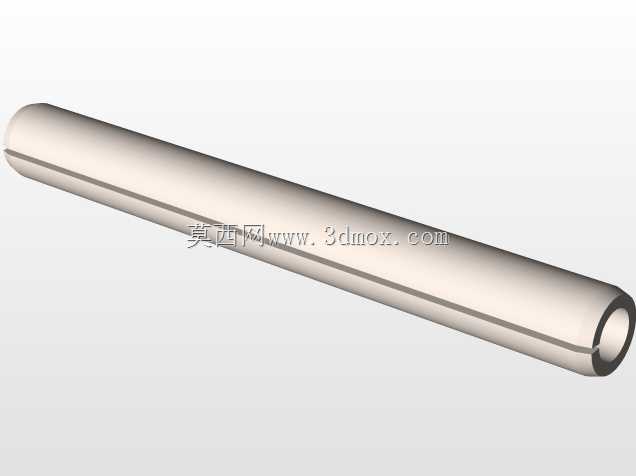

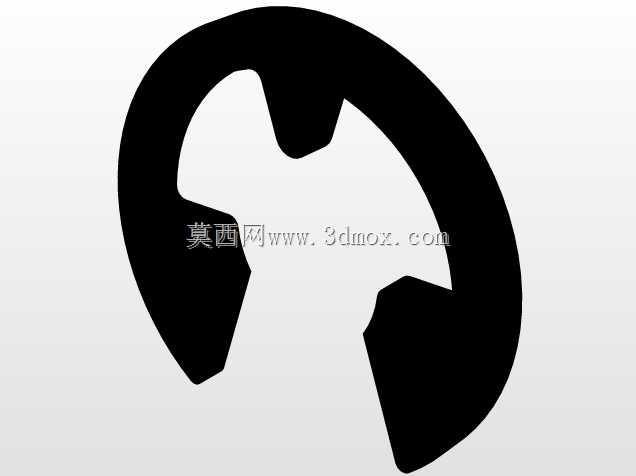

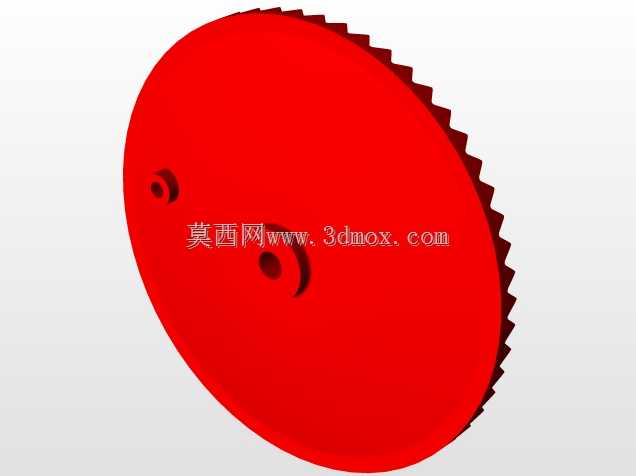

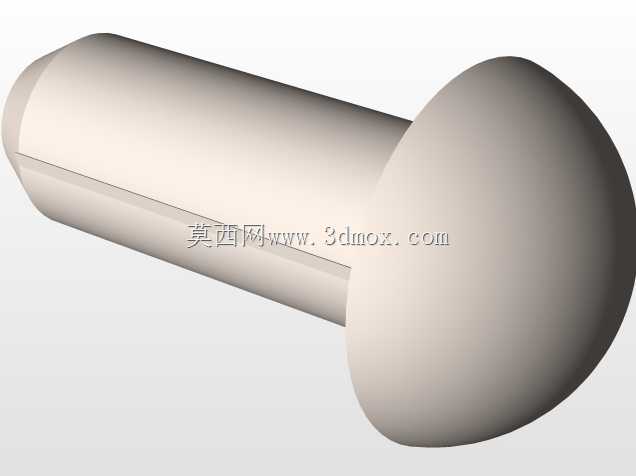

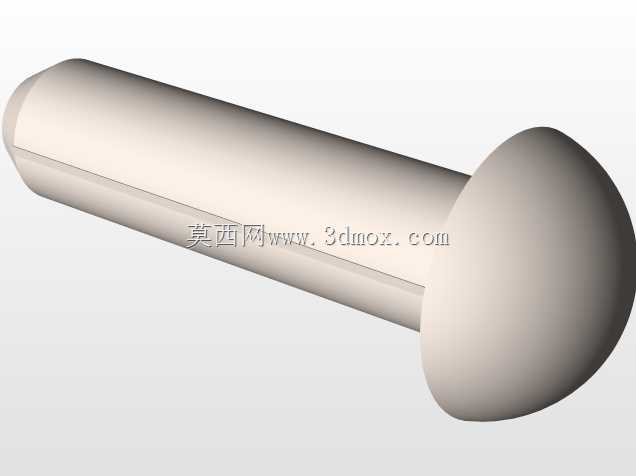

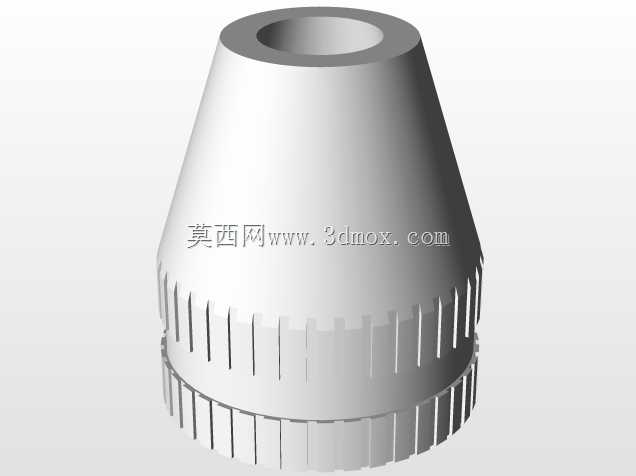

手钻配套环形耐磨垫圈结构设计

　　在手持钻孔作业的实际工况里，这类环形垫圈是手钻传动与夹持系统里不起眼但作用关键的小零件，很多现场维修、装配场景里，手钻输出轴与钻夹头的连接位置、钻身壳体与辅助手柄的锁紧位置，都需要这类垫圈做间隙补偿与应力分散。日常作业中手钻持续输出扭矩时，金属结合面如果直接刚性接触，很容易因为频繁的正反转切换、钻孔时的轴向冲击力出现接触面压痕，长期使用后会出现连接松动、钻夹头跳动量超标的问题，这类垫圈的存在就是在两个刚性金属面之间形成缓冲承压层，把集中的接触应力均匀分散到整个环形接触面上，避免局部应力过大造成零件表面压溃。从结构设计逻辑来看，这个环形件采用等截面圆环结构，没有多余的异形凸起或者开槽，一方面是为了适配手钻上标准的圆柱轴类安装空间，

　　安装时不需要额外调整对位，直接套入对应轴径就能完成装配，不会和周边的钻夹头锁紧螺母、壳体加强筋产生运动干涉。设计时首先要匹配对应手钻型号的轴径尺寸，内孔直径要比配合轴的最大外径大0.1到0.2毫米，保证装配时能顺畅套入，同时不会因为间隙过大造成装配后偏心，偏心的垫圈在高速转动时会带来额外的动不平衡量，轻则造成钻孔时手钻抖动变大，钻孔精度下降，重则会加速轴承的磨损，缩短手钻的整机使用寿命。垫圈的外径尺寸则要匹配对应的锁紧螺母或者支撑面的外径，不能超出支撑面的边界，不然安装后垫圈边缘会悬空，受力时容易出现翘曲变形，反而失去了均匀承压的作用；同时外径也不能过小，过小的话接触承压面积不足，没法有效分散接触面的压应力，起不到应有的保护作用。

　　厚度方向的尺寸设计要结合安装位置的预留间隙来定，手钻的很多连接位置是有固定的装配行程的，垫圈太厚会造成锁紧螺母没法拧到位，连接紧固力不足，作业时容易松脱；垫圈太薄的话，没法补偿零件加工时带来的端面公差，也没法吸收作业时产生的轴向冲击振动。从材质适配的角度，这类垫圈如果是用在钻夹头与输出轴的连接位置，一般会选用经过热处理的中碳钢材质，表面做发黑防锈处理，硬度控制在HRC35到42之间，既有足够的强度承受轴向的压紧力与扭矩传递时的剪切力，又有适当的韧性，不会因为冲击载荷出现脆裂。如果是用在壳体与辅助手柄的连接位置，也可以选用增强尼龙材质，降低整机重量，同时起到一定的绝缘防护作用，在带电作业场景下提升操作安全性。实际建模过程中，

　　要重点保证两个端面的平行度公差，平行度误差要控制在0.02毫米以内，如果两个端面不平行，锁紧后会造成轴系的偏斜，直接影响钻夹头的回转精度，钻孔时会出现孔径扩大、孔壁粗糙的问题。内孔与外圆的同轴度公差也要控制在0.03毫米以内，避免高速转动时出现偏心振动。很多新手建模时容易忽略这些形位公差的要求，只画出圆环的外形，实际生产加工出来的零件根本没法满足手钻的装配使用要求，装上去之后反而会带来更多的故障问题。在现场维护场景里，这类垫圈属于易损耗件，手钻经过长时间的大负荷作业后，垫圈表面会出现磨损、压痕，当磨损量超过0.1毫米时就需要及时更换，不然会造成连接位置的间隙变大，钻夹头跳动超标，这时候这个三维模型就能直接用于备件的加工生产，不需要反复测绘磨损后的旧件，能大幅缩短维修的等待时间。另外在新手钻的改型设计里，也可以直接调用这个基础环形结构，根据新机型的轴径、支撑面尺寸调整内孔、外径与厚度参数，不需要从零开始建模，能提升结构设计的效率。要注意的是，这类垫圈不能随意用普通平垫替代，普通平垫的厚度公差、端面平行度都没有针对高速回转的工况做优化，装在手钻的转动连接位置很容易出现早期磨损，甚至会因为垫圈碎裂造成卡钻的安全隐患。
