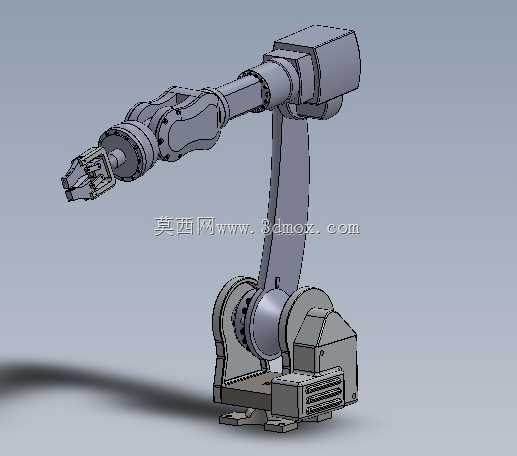

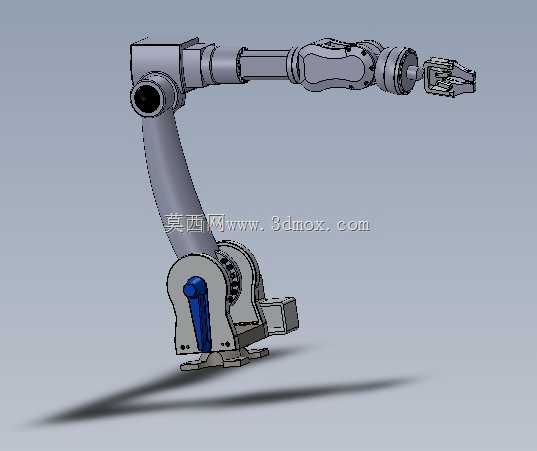

多关节工业机械臂三维结构设计

　　这款多关节机械臂的结构设计，核心围绕工业现场的柔性作业需求展开，从关节布局到末端执行器的匹配，都充分考虑了产线实际部署的边界条件。先从安装端说起，底座采用带定位销孔的法兰式安装结构，安装面预留了标准螺栓孔位，可直接固定在生产线的钢制工作台、变位机基座或者移动AGV的搭载平台上，底座的回转支承采用交叉滚子轴承结构，能承受径向、轴向以及倾覆力矩的复合载荷，避免大臂伸展时出现基座晃动的问题，底座侧面预留的电气走线槽，可将动力线缆、信号线缆从内部穿入关节，避免外部走线在设备运行时出现线缆缠绕、剐蹭的风险。大臂部分采用变截面的箱型结构设计，在保证整体刚性的前提下尽可能降低结构自重，大臂与腰座的连接关节采用谐波减速器配合伺服电机的直驱结构，

　　关节处的密封结构采用双唇形密封圈，可阻挡车间内的切削液飞沫、金属粉尘进入关节内部，适配机加工上下料、焊接工位的恶劣作业环境。肘部关节的设计充分考虑了运动干涉问题，关节的转动角度范围经过运动仿真校核，在大臂抬升、小臂伸展的全行程内，不会出现臂体与底座、周边工装的碰撞，小臂部分的结构采用等强度设计，靠近腕部的位置做了壁厚渐变处理，既保证末端负载时的结构刚度，又不会因为冗余结构增加小臂的转动惯量，提升关节的响应速度。腕部采用三个正交轴的布局结构，可实现末端执行器的俯仰、偏转、回转三个自由度的运动，末端法兰采用标准的ISO机械臂接口，可快速更换夹爪、焊枪、吸盘等不同类型的执行器，适配不同的作业场景：在3C电子装配产线上，

　　可搭配真空吸盘完成小型电路板、壳体的拾取与精准放置；在汽车零部件焊接工位，可搭配焊枪完成复杂焊缝的连续焊接作业；在机加工车间，可搭配两指气动夹爪完成毛坯件上料、成品件下料的重复作业，替代人工完成高温、高粉尘、高重复度的工位任务。整个臂体的运动半径经过优化设计，在常规的产线布局中，单台机械臂即可覆盖左右两个工位的作业范围，不需要额外增加外部行走轴，降低产线的改造成本，臂体的各关节都预留了传感器安装位，可加装力矩传感器、视觉相机的走线通道，方便后续升级力控作业、视觉引导定位的功能，满足柔性制造的升级需求。从结构设计的细节来看，各关节的电机安装位都做了同轴度定位止口，保证电机输出轴与减速器输入轴的同轴度，降低运转时的振动与噪音，

　　臂体的外表面做了圆弧过渡处理，没有尖锐的棱角，避免设备运行时对现场操作人员造成磕碰伤害，整体的管线布局全部采用内藏式设计，外部没有裸露的线缆与气管，既提升了设备的整体整洁度，也减少了管线被外物剐蹭损坏的概率。在实际选型部署时，可根据作业场景的负载需求调整各关节的电机与减速器参数，这款结构的关节负载冗余量充足，在额定负载范围内运行时，末端的重复定位精度可满足绝大多数工业场景的作业要求，不需要额外增加刚性补强结构。
