多自由度连杆式物料夹持搬运执行机构

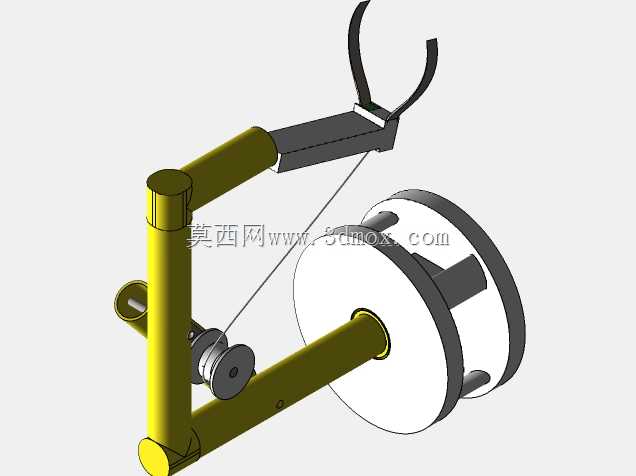

　　这套物料搬运执行机构的设计，最初是面向3C电子组装产线、小型五金件加工工位的轻载物料转运需求做的方案，适配0.5kg以内的小型规则或异形工件的工位间转移、上下料作业，相比传统的气动滑台搬运方案，这套连杆式结构的占用空间更小，动作路径的灵活性更高，能适配工位间距紧凑、周边设备布局密集的产线场景。从结构布局来看，整套机构采用立式立柱作为承载基座，立柱底部预留了标准的安装法兰接口，可直接固定在产线台面或者配套的移动滑台模组上，安装法兰的螺栓孔位按照通用工业安装标准做了等距排布，不需要额外做转接板就能完成固定，立柱的总高度控制在320mm以内，水平方向的最大伸展半径为280mm，安装时只需要在基座周边预留150mm的安全避让空间即可，

　　不会和周边的料架、加工工位产生运动干涉。驱动端采用绳轮配合连杆的传动方案，底部的绕线轮通过牵引绳连接末端夹爪的开合控制端，同时配合多段铰接的连杆臂完成水平、竖直方向的复合动作，这种传动结构相比齿轮传动、同步带传动的方案，整体自重更轻，运动过程中的惯性更小，启停阶段的冲击载荷能控制在很低的水平，不会因为动作冲击导致夹持的工件脱落，也能减少对配套驱动电机的扭矩要求。末端的夹爪采用弧形开合式结构，夹爪的夹持面做了内凹的仿形设计，可适配圆柱型、薄片型、小型方块类工件的夹持，夹爪的开合行程范围在0-60mm之间，夹持力可通过牵引绳的张紧力度做线性调整，既能夹持易碎的塑料壳体类工件，也能稳定夹持金属材质的小型加工件，

　　不会出现夹伤工件或者夹持打滑的问题。设计阶段做运动仿真时，特意对连杆的铰接点位置做了多轮优化，将机构的运动死点位置设置在夹爪完全闭合、臂体完全收回的工位，这样即使驱动端出现动力中断的情况，夹爪也不会自行松脱，臂体也不会因为自重下坠，能满足产线的安全防护要求。整套机构的运动路径可根据实际工位的布局做调整，可完成从料盘取料、转移到加工工位、放料后复位的完整循环动作，单循环的动作节拍可控制在2秒以内，能匹配大部分轻载加工产线的节拍要求。臂体的连杆部分采用空心圆管结构，在保证结构刚性的前提下尽可能降低了臂体自重，铰接位置都预留了自润滑轴承的安装位，长期往复运动下也不会出现铰接点磨损松旷的问题，后期维护只需要定期检查牵引绳的磨损情况即可，

　　维护成本远低于多关节伺服机械臂方案，适合中小型加工产线做低成本自动化改造时选用。在实际适配场景中，这套机构既可以单独作为固定工位的搬运执行器使用，也可以搭配X-Y两轴滑台组成更大行程的搬运模组，覆盖更多工位的物料转运需求，夹爪部分也可以根据具体的工件外形做快速更换，不需要改动整体的连杆传动结构，适配不同的生产物料时只需要更换末端夹爪模块就能快速切换，通用性较强。
