螺旋式蒙脱土处理输送装置结构设计

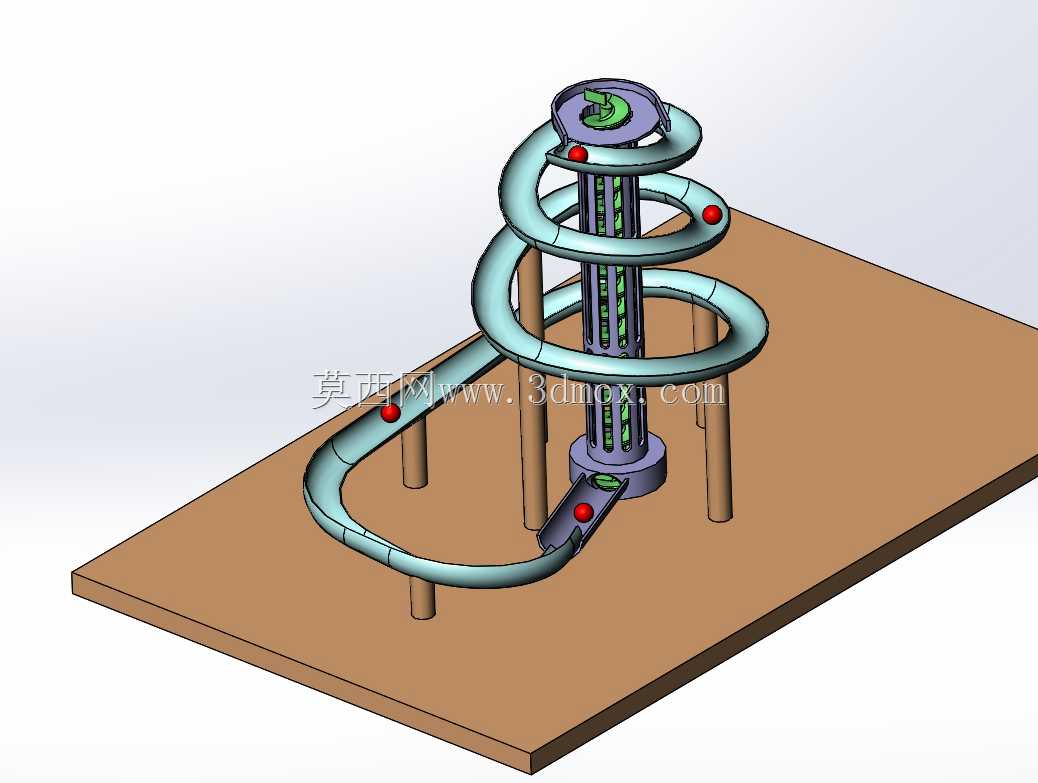

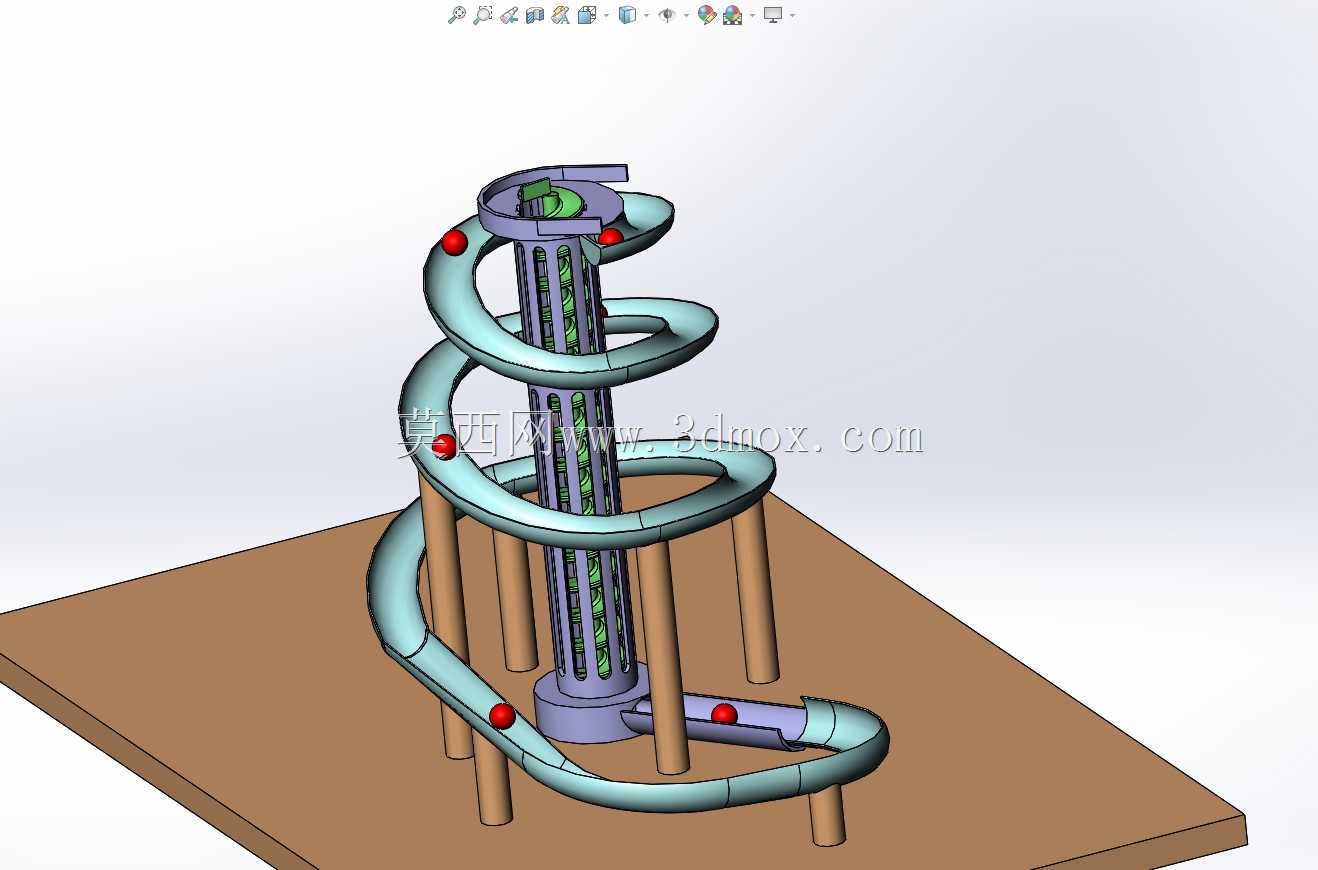

　　这套螺旋结构的蒙脱土处理装置，核心是依托立式中心立柱搭配连续螺旋滑道，实现蒙脱土颗粒在垂直方向上的连续输送与过程处理，在非金属矿加工、粉体改性生产线里属于衔接前段出料与后段筛分、包装工序的常用中转处理单元，尤其适合小粒径、流动性较好的蒙脱土颗粒的缓降输送，避免垂直落料带来的颗粒破碎、粉尘逸散问题。从结构布局来看，整套装置以矩形安装底板作为承载基准，底板上均匀布置多根支撑立柱，除中心的主承载立柱外，螺旋滑道的外侧拐点位置都设置了辅助支撑柱，所有支撑柱下端都与底板通过螺栓锁紧固定，安装时只需保证底板水平度偏差不超过千分之二，就能保证整套滑道的拼接精度，避免物料在滑行过程中出现卡滞、偏流问题。中心立柱内部集成了物料导流与拨料结构，

　　顶部设置入料口，经前期预处理的蒙脱土颗粒从顶部进入后，首先经过中心柱顶部的拨料轮分流，均匀送入螺旋滑道的起始段，滑道采用半封闭槽型截面，槽体内壁做光滑圆弧过渡，没有直角死角，避免蒙脱土细粉在拐角处堆积挂壁。螺旋滑道的盘旋升角经过反复校核，控制在12度到15度之间，这个角度区间既能保证蒙脱土颗粒依靠自身重力沿滑道匀速下滑，不会因为角度过小出现物料滞停，也不会因为角度过大导致颗粒滑行速度过快，在滑道转弯处出现飞溅、冲出槽体的问题。滑道每盘旋一圈的高度差根据处理产能匹配，单圈输送路径长度控制在1.8米左右，颗粒在滑道内的平均滑行速度维持在0.3m/s到0.5m/s之间，整个滑行路径的总长度可以根据需要的处理停留时间调整，

　　比如需要在输送过程中完成风冷、喷雾改性等工序时，可以适当增加螺旋圈数，延长物料在输送路径上的停留时间，不需要额外配置动力输送组件，大幅降低设备运行的能耗与维护成本。在滑道的几个关键拐点位置，设置了物料状态检测位的安装接口，可以根据工艺需求加装料流传感器、温度检测探头，实时监测蒙脱土在输送过程中的状态，中心立柱内部的拨料结构采用低转速传动，转速控制在15r/min到30r/min之间，只负责将入料均匀分流到滑道上，不会对蒙脱土颗粒产生挤压破碎，相比传统的斗式提升机、皮带输送机，这种螺旋重力滑道结构没有回程带料问题，设备运行过程中的噪音更低，日常维护只需要定期检查滑道拼接处的紧固螺栓、清理槽体内壁的积料即可，不需要频繁更换输送带、

　　料斗这类易损件。从安装边界来看，整套装置的底板尺寸根据产能不同覆盖1.2米1.6米到2米2.8米区间，整体高度根据螺旋圈数调整，常规4圈滑道的配置整体高度在2.2米左右，安装时只需要在车间地面预留对应尺寸的平整安装位，不需要做额外的地基预埋，设备整体重量较轻，也可以根据生产线布局需求调整安装位置，适配不同的车间走线布局。在实际生产线应用中，这套装置除了用于蒙脱土的输送处理，也可以适配其他流动性相近的非金属矿颗粒、塑料粒子、粮食颗粒的缓降输送，只需要根据物料的摩擦系数、粒径大小微调螺旋升角与槽体截面尺寸即可，滑道的材质可以根据物料的磨损性选择，处理磨蚀性较强的蒙脱土原矿颗粒时，可以在槽体内壁粘贴耐磨高分子衬板，延长滑道的使用寿命，处理食品级物料时则可以采用食品级不锈钢材质加工槽体，满足不同行业的卫生要求。结构设计过程中，所有支撑柱的受力都经过有限元校核，在满载物料的工况下，支撑柱的最大变形量不超过0.2mm，不会因为长期受力出现滑道变形导致的料流不畅问题，螺旋滑道的拼接段采用法兰式连接，每一段滑道都可以单独拆卸更换，当某一段滑道出现磨损时不需要更换整套滑道，大幅降低后期的维护成本。顶部入料位置设置了防尘密封罩，可以对接前段工序的出料管道，避免输送过程中粉尘外溢，底部出料口直接对准后段工序的接料位，出料方向可以根据生产线布局调整0到90度的转角，不需要额外加装转接溜槽。
