散料输送用风送式集料分料装置结构

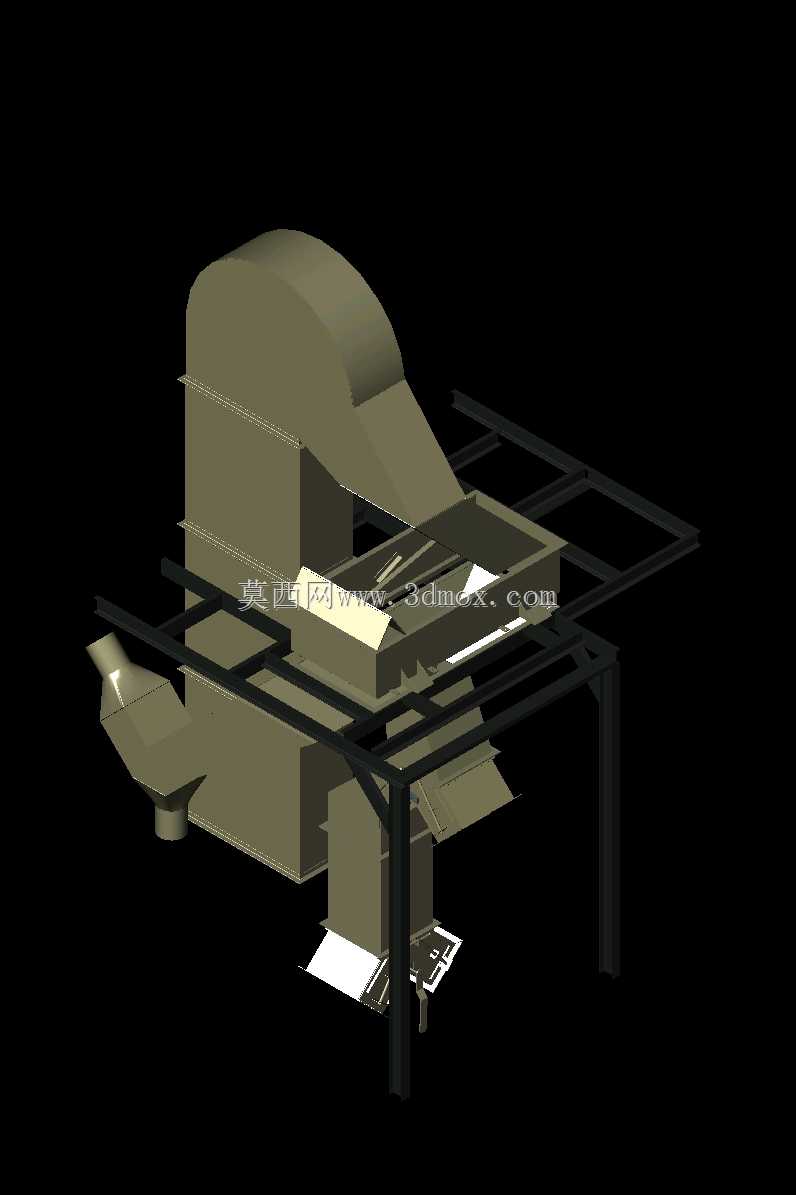

　　在食品加工、农副产物处理的散料转运工段，这类风送式集料分料装置常布置在人工投料工位与后续筒仓存储、气力输送管线的衔接节点，主要承接人工拆袋后倒入的散状物料，通过内置流道的导流作用完成物料的均匀集料与定向输送，适配谷物、粉状食品原料等流动性较好的散料工况，避免人工投料过程中物料洒落、扬尘外溢的问题，同时匹配后续气力输送系统的进料要求，减少人工转运的劳动强度。从结构设计逻辑来看，装置整体采用方锥集料斗作为上部接料主体，接料口设置大尺寸敞边，预留足够的人工操作空间，投料工位周边的框架采用标准型钢焊接成型，框架高度匹配成年操作人员站立作业的舒适区间，接料面距离操作地面的高度控制在800-900mm区间，避免操作人员抬手投料的过度疲劳，

　　框架支腿底部预留安装固定板，可通过膨胀螺栓与车间混凝土地面固定，安装时需保证上部集料斗的水平度偏差不超过1/1000，防止物料在斗壁出现单侧积料。上部集料斗的锥段角度设计参考散料的自然安息角，针对食品类散料普遍30°-45°的安息角范围，锥段壁面倾斜角度设置为55°，保证物料能够依靠自重顺利滑入下部出料通道，不会在锥段出现粘壁、架桥堵塞的问题。集料斗侧部设置的旁通风道与下部气力输送管线连通，风道接口处设置导流挡板，避免高压气流直接冲入接料腔造成物料反喷，气流进入集料腔后形成稳定的负压区，将落入腔体内的物料裹挟进入下部输送管道，送往后续的筒仓存储单元。装置下部设置两个出料分支通道，可通过挡板的切换实现物料流向不同筒仓的分料功能，

　　挡板转轴采用外置式轴承座安装，方便后期维护更换密封件，挡板与通道壁面的间隙控制在2mm以内，减少串风、漏料的问题。考虑到食品工况的清洁要求，所有与物料接触的壁面均采用圆弧过渡设计，不存在直角积料死角，方便生产间隙的冲洗清洁，框架结构的所有型钢连接处均满焊打磨，避免出现毛刺、缝隙残留物料的问题。在安装边界方面，装置整体的占地尺寸根据接料口大小匹配，常规人工投料工位的单工位装置横向宽度控制在1800mm以内，纵向深度控制在1500mm以内，不会占用过多车间通道空间，上部接料敞边设置可翻转的防尘盖板，非投料时段可盖板封闭，减少车间杂物落入物料流道，同时降低气力输送系统的风量损耗。装置的风送接口尺寸匹配车间现有气力输送管线的通径，

　　通常采用DN150-DN200的标准管径，接口处设置快装卡箍结构，方便与现有管线快速对接安装，不需要额外加工过渡连接件。在实际使用过程中，这类装置不需要配置额外的动力单元，完全依托后续气力输送系统的风压完成物料输送，结构故障率低，日常维护仅需要定期检查挡板密封件的磨损情况、风道内是否有杂物堵塞即可，适配中小型食品加工车间散料人工投料的低成本改造需求，相比传统的皮带输送机接料方案，该结构的封闭性更好，能够有效控制投料过程中的粉尘外溢，改善车间作业环境，同时整体结构重量更轻，对车间地面的承重要求更低，不需要额外做设备基础加固，安装周期更短。
