带旋转作业功能的农用拖拉机结构设计

　　这款带旋转作业功能的拖拉机结构，主要面向丘陵与平原交错区域的小规模农业生产场景设计，区别于传统大马力轮式拖拉机的通用化定位，其结构设计围绕小地块转场灵活、配套农机具挂接便捷、旋转作业模块独立可控三个核心需求展开。在实际田间作业场景中，该设备可完成旋耕、开沟、起垄等基础耕作任务，也可通过后悬挂挂接播种、植保类附属机具，适配南方小块水田、北方零散旱田的作业需求，同时旋转作业模块可独立控制转速与输出扭矩，在面对不同土壤黏度、秸秆覆盖量的地块时，可灵活调整作业参数，避免出现耕作深度不足、秸秆缠绕传动轴的常见问题。从结构设计思路来看，整机采用前桥负载配重、后桥集中输出动力的布局，前舱预留的配重安装位可根据后悬挂机具重量调整配重块数量，

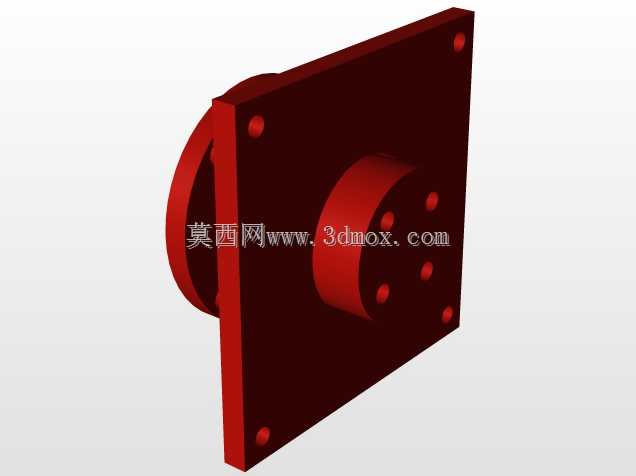

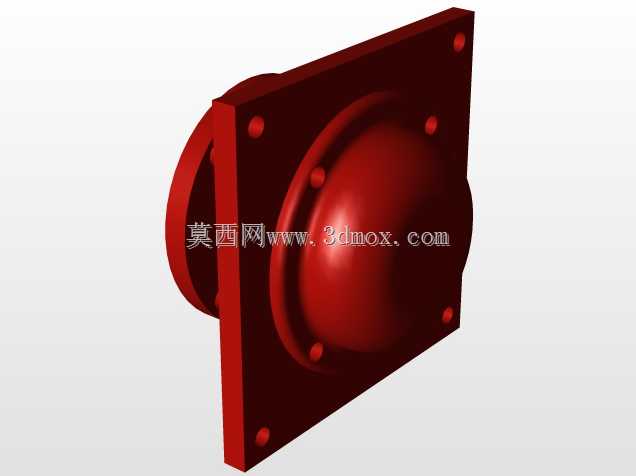

　　保证作业时整机前后载荷比控制在4:6的合理区间，避免上坡翘头、作业时前轮抓地力不足的问题。旋转作业模块的动力从后桥分动箱引出，通过独立的离合结构控制动力通断，不需要旋转作业时可完全切断该模块动力，减少不必要的功率损耗，同时模块的连接法兰采用快拆结构设计，日常维护更换磨损的耕作部件时，不需要拆解周边传动结构，单人即可在田间完成刀片更换、间隙调整等操作。外形尺寸方面，整机宽度控制在1.6米以内，长度不含后悬挂机具为3.2米，最小转弯半径小于4米，能够在宽度2米左右的田间机耕道顺利通行，也可进入宽度较窄的设施大棚内完成耕作作业，安装边界上，后悬挂点采用标准三点式挂接结构，挂接销孔位置、悬挂提升行程均符合通用农机挂接规范，

　　可兼容市面上多数小型农机具，不需要额外制作转接结构。底盘部分的离地间隙设计为320毫米，能够在有作物残茬、浅沟的地块顺利通行，不会出现底盘托底刮蹭作物根茬的问题，旋转作业模块的耕作深度调节范围为100毫米到280毫米，可根据不同作物的耕作需求调整深度，调节结构采用丝杆锁止设计，调整到位后可通过机械锁止结构固定深度，作业过程中不会因为土壤阻力变化出现深度漂移的问题。传动结构的设计上，旋转作业模块的传动轴采用万向节连接，可在悬挂升降过程中保持动力稳定传输，不会因为悬挂角度变化出现传动卡滞、传动轴异响的问题，同时传动系统的轴承座均采用双层密封结构，可阻挡田间泥水、沙尘进入轴承内部，延长部件维护周期。在实际使用场景中，

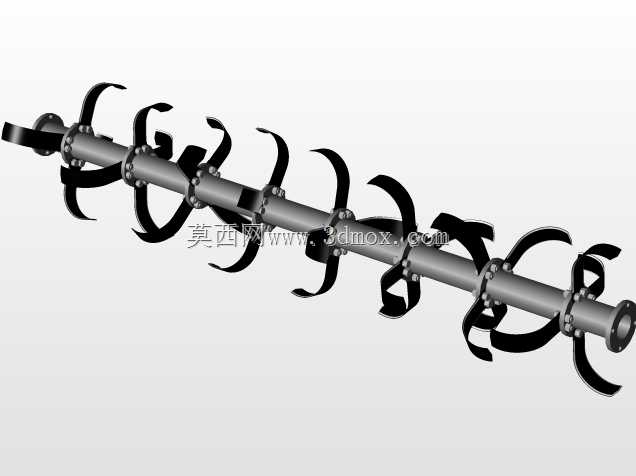

　　该设备除了田间耕作之外，也可作为短途牵引动力使用，后悬挂加装牵引挂钩后可牵引载重1吨以内的农用拖车，完成农资转运、农产品收获运输的任务，此时可将旋转作业模块完全拆卸，减少整机行驶阻力，降低燃油消耗。整机的操作部件布局围绕人机工程设计，旋转作业模块的离合手柄、深度调节手柄均布置在驾驶位侧方伸手可及的位置，作业过程中驾驶员不需要起身即可完成参数调整，减少长时间作业的操作疲劳。针对田间作业常见的秸秆缠绕问题，旋转作业模块的刀轴两侧设计有防缠绕挡圈，可阻挡秸秆沿着刀轴轴向移动缠绕到轴承位置，减少作业过程中停机清理缠绕物的频次，提升连续作业效率。
