农用拖拉机传动连杆结构设计

　　在农用动力机械的传动链路里，这类连杆属于动力传递路径上的核心铰接受力件，主要承担活塞往复运动与曲轴旋转运动之间的力传导作用，是拖拉机动力输出端把燃烧做功的直线推力转化为旋转扭矩的关键中间构件。日常作业场景里，不管是带犁具翻耕黏重黑土地、带旋耕机整备水田，还是拖挂货厢跑乡村非铺装路面运输，这个部件都要持续承受交变冲击载荷，尤其是田间作业遇到硬土块、作物根茬带来的瞬时负载波动时，连杆的结构强度直接决定了动力总成的可靠性。

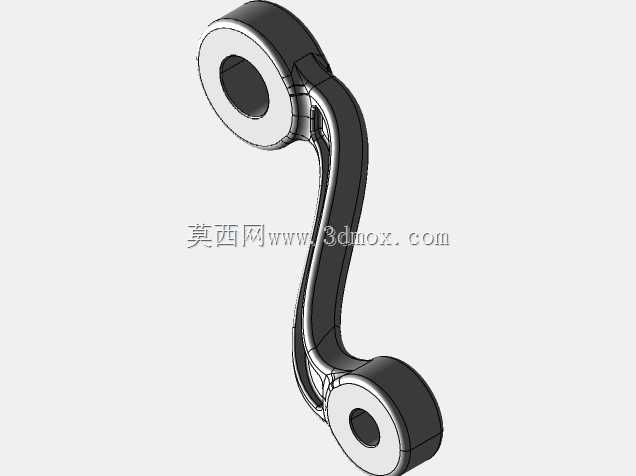

　　从结构设计逻辑来看，两端的环形铰接孔是核心安装基准，孔位的同轴度、孔壁的表面粗糙度直接影响配套轴套、衬瓦的磨损寿命，设计时两个孔的中心距是核心尺寸参数，这个尺寸直接关联活塞的行程长度，进而影响发动机的排量与输出扭矩特性，建模过程中需要严格匹配曲轴曲柄销与活塞销的中心距公差，避免装配后出现活塞撞缸、运动卡滞的问题。杆身采用变截面的弧形过渡设计，并非等直径直杆结构，这种造型是为了在满足抗弯、抗扭强度要求的前提下，尽可能降低构件自身的往复运动惯量，减少高转速工况下的惯性力冲击，杆身的截面厚度从两端铰接座向中间平滑过渡，避免应力集中的直角结构，所有转角位置都做了适配铸造或锻造工艺的圆角处理，既符合毛坯成型的工艺要求，也能消除应力集中点，避免长期交变载荷下出现疲劳裂纹。

　　安装边界层面，两端的环形孔分别对应活塞销与曲轴曲柄销的配合尺寸，孔内需要预留衬套的压装余量，装配时要保证两个铰接孔的轴线平行度误差控制在允许范围内，否则会出现偏磨、轴瓦烧蚀的故障。杆身的外轮廓需要和曲轴箱内部的避让空间做匹配校核，要保证曲轴旋转到上下止点任意角度时，杆身都不会和缸体内部加强筋、曲轴平衡块发生运动干涉，尤其是大扭矩输出工况下连杆产生的微小弹性形变，也要纳入干涉校核的计算范围，避免形变后出现剐蹭。

　　从实际使用的工况适配角度，这类连杆的材质选型通常对应调质处理的中碳钢或者合金钢，建模时的结构壁厚要匹配材料的力学性能，杆身的加强筋布局沿着受力方向布置，在不额外增加过多重量的前提下提升抗弯截面系数。不同于工业固定设备的传动构件，拖拉机的作业环境存在大量粉尘、泥水，且负载波动范围极大，设计时铰接孔的密封结构配合面也要在模型上预留对应的安装台阶，保证润滑脂能够存留在铰接位置，避免泥沙进入造成磨粒磨损。

　　在三维建模的细节处理上，两端铰接座的端面要做平面度要求的基准特征，方便后续加工时的装夹定位，孔位的倒角既要方便衬套压装导向，也要避免锐边割伤配套的密封胶圈。杆身的弧形曲面要做曲率连续处理，避免出现曲面突变造成的应力集中，建模完成后需要做运动仿真验证，模拟活塞全行程内连杆的摆动角度，确认两端铰接处的摆角范围在配套衬套的允许偏转角度内，防止出现衬套偏载受力过早失效的问题。这类构件的设计没有冗余的装饰结构，所有几何特征都服务于受力传导、装配适配、工艺成型三个核心目标，每一处尺寸公差的设定都要兼顾加工成本与使用可靠性，毕竟农用机械的使用场景维护条件有限，结构本身的冗余强度设计是降低田间故障概率的核心保障。
