振动给料机分度旋转供料机构设计

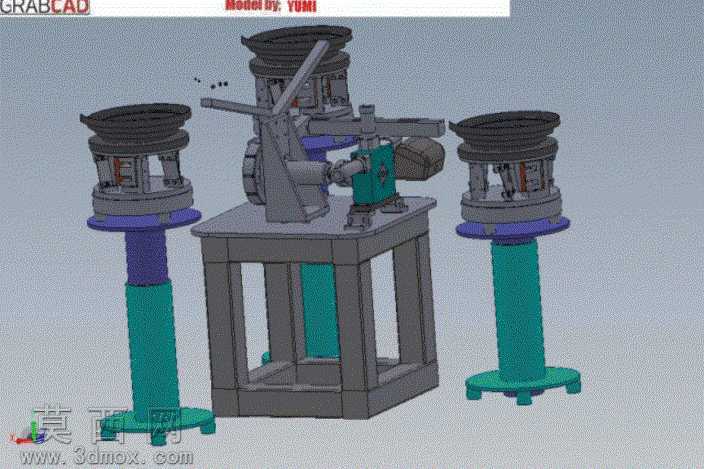

本模型为振动给料机的分度旋转供料机构，采用三维建模软件完成全参数化设计，整体结构经过严谨的装配干涉校验，各运动部件的配合间隙经过合理预留，可直接用于结构验证与方案展示。模型整体由三组振动料盘组件、中部分度旋转执行机构、底部支撑机架三大部分构成，建模过程中对每一处零件的结构特征都做了精细化还原：振动料盘部分还原了料斗的螺旋送料轨道、下部振动驱动座的安装定位结构，支撑立柱采用分段式设计，区分了不同段的材质视觉特征，底部支撑脚做了安装孔位的细节刻画；中部的分度旋转机构还原了摆臂驱动结构、多工位转接平台、动力传动组件的装配关系，各铰接点、安装面的定位基准完全符合机械设计的公差配合要求。材质渲染阶段，针对不同零部件的实际加工材质做了区分设置：机架框架采用灰铸铁材质的哑光金属质感，支撑立柱下段做了喷塑绿的表面质感处理，料盘部分采用黑色磨砂工程塑料质感，传动组件做了钢件的金属光泽处理，不同材质的粗糙度、反光度参数经过反复调试，渲染效果贴近真实工业设备的视觉表现。设计思路上，该机构针对小零件自动化上料的场景需求，采用三振动盘协同供料配合分度旋转转接的方案，可同时完成三种不同零件的排序送料，通过中部旋转机构的分度动作，将料盘输出的工件依次转接到下一工序工位，相比单振动盘供料结构大幅提升了供料效率与多品类工件适配性，机架采用方管焊接框架结构，保证整体支撑刚性的同时预留了各组件的安装调节空间，振动盘立柱高度可根据实际产线需求做适配调整，整体结构布局紧凑，运动路径无干涉，可作为自动化上料设备的设计参考方案，建模过程中所有零件均采用可编辑的参数化特征创建，方便后续根据实际工况调整尺寸参数，各标准件的安装位符合通用工业设计规范，具备较强的工程实用参考价值。
