双工位振动盘供料部件自动装配机

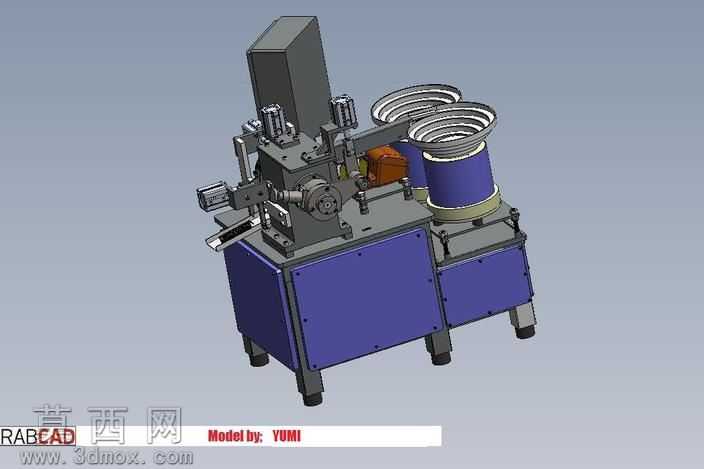

本模型为双工位部件自动装配设备，采用三维参数化建模完成全结构搭建，建模过程中对各功能模块进行独立装配约束，确保运动部件的干涉检查完全通过，可直接用于结构验证与方案演示。设备整体采用立式柜式机架结构，底部机架采用加厚钣金材质建模，表面做喷塑哑光蓝材质渲染，底部配置可调式防滑脚轮，兼顾设备移动便利性与工位调平需求，机架内部预留电气元件与气动元件的安装腔体，走线槽与气路排布空间均按照实际布线规范预留。设备上半部分为核心作业单元，配置两组阶梯式振动盘供料机构，振动盘采用不锈钢材质渲染，盘面螺旋送料轨道做细节建模，可分别输送两种待装配的小型零部件，轨道末端配置直振送料槽与分料定位机构，确保待装零件能够精准送达装配工位。装配执行端配置多组气动执行元件，包括直线气缸、旋转摆缸与定位夹爪，各气缸的安装支架、导向轴、缓冲限位结构均做精细化建模，夹爪工作面做防滑纹理处理，可适配不同外形的待装零件抓取与压装作业。设备侧边配置成品出料滑槽，装配完成的组件可沿滑槽滑落至收料区域，操作侧配置手动调试按钮与状态指示灯安装位，方便现场人员进行设备调试与故障排查。建模过程中对各传动部件的配合公差做模拟设定，振动盘与机架之间配置减震垫结构，避免供料过程中的振动传导至装配工位影响装配精度，整体结构布局紧凑，各功能模块分区明确，既满足自动化连续装配的作业需求，也兼顾了设备维护的便利性，可作为小型零部件自动化装配设备的设计参考方案，渲染阶段对金属加工件做磨砂金属材质处理，气动元件做标准工业配色，整体视觉效果贴合实际工业设备的外观质感。
