螺旋式钢球循环滑道结构设计

　　这类螺旋球滑道结构，常被应用在物料分选、钢球循环回流、重力式输送场景中，比如轴承装配线上的钢球排序供料、小型零件的无动力重力输送、教学演示用的运动轨迹验证装置，都能见到这类结构的身影。区别于直线式滑道，螺旋结构可以在有限的垂直空间内拉长输送路径，让依靠重力滚动的球体获得足够的行程完成速度缓冲、姿态调整，不需要额外配置动力输送组件，仅依靠重力就能完成物料的定向传输，在低速、轻载的物料循环场景里能大幅降低设备的动力成本与结构复杂度。

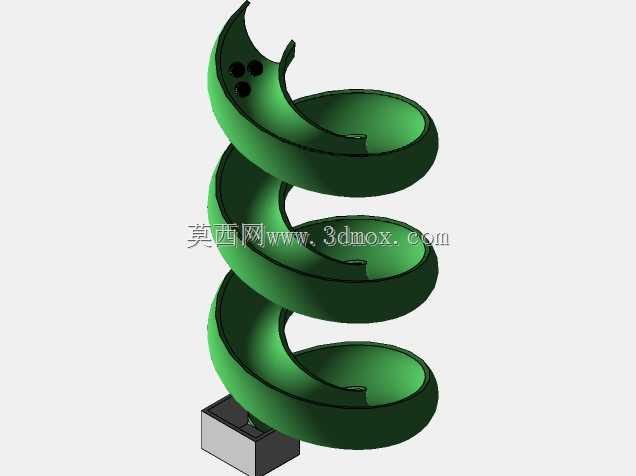

　　从功能特性来看，该滑道采用等螺距螺旋槽型设计，槽体截面为半圆弧适配结构，刚好匹配钢球的外轮廓曲率，能保证钢球在滚动过程中始终保持两点接触支撑，不会出现卡滞、跳脱的情况；滑道上端设置的定位孔位，用于和上方的落料机构对接，保证钢球能精准落入螺旋槽的起始端，不会出现落料偏移的问题；下端的方形安装基座，预留了和下游设备对接的安装平面，基座上的固定孔位可以直接通过螺栓和机架连接，不需要额外设计转接支架，能减少现场安装的调整工作量。

　　设计这类结构的时候，首先要确认输送球体的直径参数，螺旋槽的曲率半径要比球体半径大0.2-0.5mm，间隙过小会增大滚动摩擦阻力，间隙过大会导致球体在滚动过程中出现晃动，甚至在螺旋转弯处因为离心力脱槽；螺距的选择要匹配输送高度差与预期的球体滚动速度，螺距过大会导致球体下滑速度过快，到末端出料时冲击力过大，容易碰伤工件或者产生较大的运行噪音，螺距过小则会拉长整体结构高度，占用过多的垂直安装空间。螺旋段的整体外径要根据安装空间的边界做调整，要保证螺旋最外侧轮廓和周边设备构件预留至少10mm的安全间隙，避免运行过程中出现运动干涉。

　　安装边界方面，该结构的安装基准为下端方形基座的底面，安装时需要保证基座平面的水平度误差不超过0.1mm/m，否则会导致螺旋槽的倾斜角度不一致，球体在滚动过程中出现速度不均、局部停滞的问题；上端对接的落料口要和螺旋槽起始端保持5-10mm的垂直落差，落料角度要顺着螺旋槽的切线方向，避免钢球垂直砸向槽面造成槽体磨损或者钢球弹跳。槽体的壁厚选择要根据输送球体的单重确定，常规应用场景下3-5mm的壁厚就能满足钢球长期滚动的耐磨需求，如果是输送密度更大的金属零件，可以适当加厚槽壁或者在槽面粘贴耐磨衬层，延长结构的使用寿命。

　　在实际应用中，这类滑道还可以根据需求在螺旋槽的特定位置加装检测传感器，用来统计通过的球体数量，或者在槽体侧面开设缺口，实现不同规格球体的分选筛选；如果应用在有防尘需求的场景，还可以在螺旋槽外侧加装透明防护罩，既可以观察球体的运行状态，也能避免外界灰尘落入槽内造成滚动卡滞。这类无动力螺旋结构的维护成本极低，日常仅需要定期清理槽内的杂物、检查固定螺栓的紧固状态即可，不需要做润滑等额外维护，非常适合长期连续运行的自动化生产线配套使用。
