杆端关节连接部件三维结构设计

　　这类杆端铰接连接部件，常被应用在需要小角度摆动、空间角度补偿的传动链路中，比如工业设备的操纵连杆机构、自动化生产线的气动执行件连接端、轻型载具的转向拉杆末端、工装夹具的可调支撑连接位，都能见到同结构部件的身影。它的核心作用是在两个存在相对摆动、安装存在少量角度偏差的构件之间，传递拉压载荷，同时补偿安装过程中产生的同轴度误差、运行过程中构件形变带来的角度偏移，避免刚性连接在偏载作用下出现的应力集中、连接螺栓断裂、构件变形等问题。

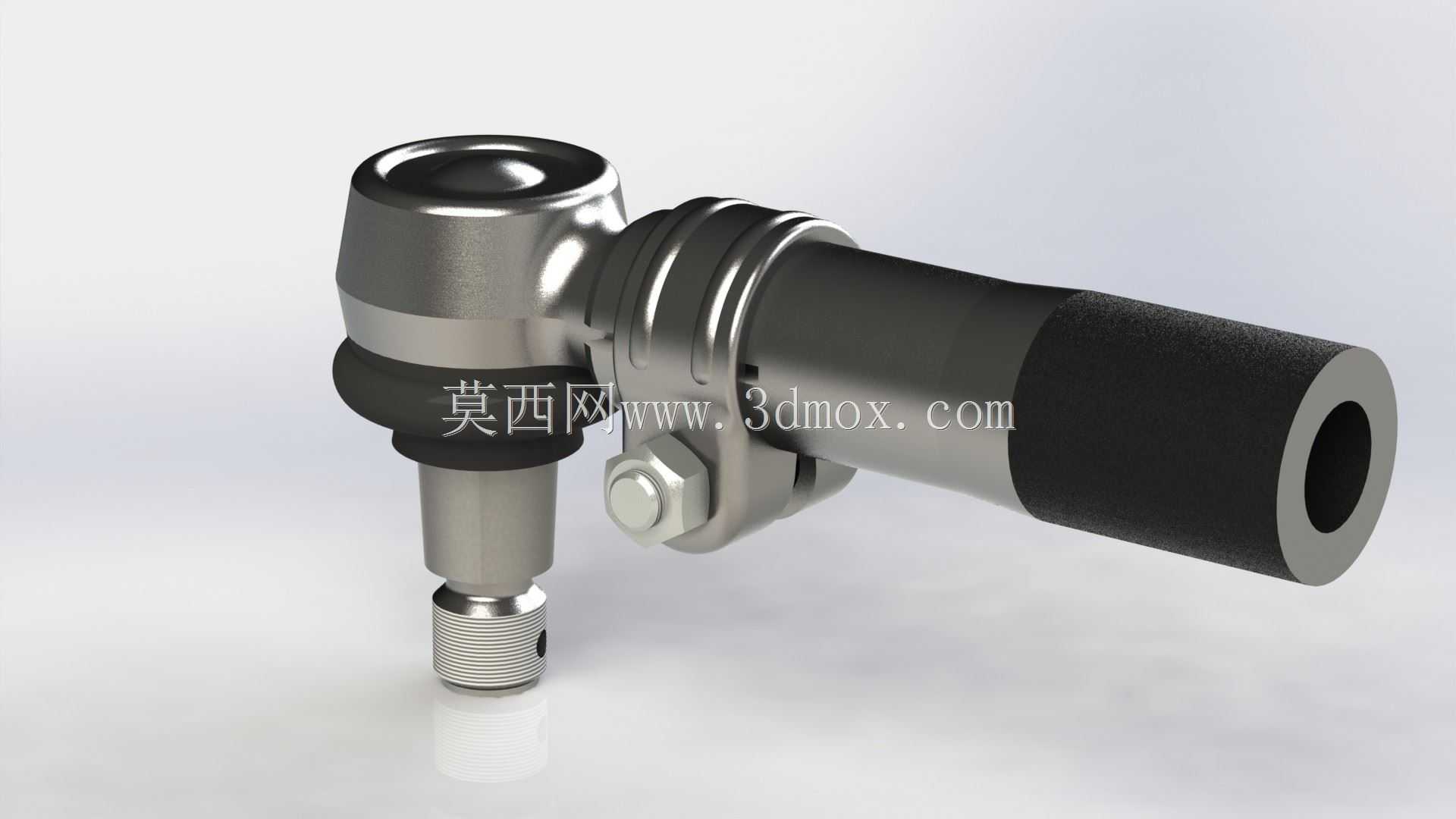

　　从结构设计逻辑来看，该部件采用球头铰接加杆体集成的一体化设计思路，球头端内置自润滑衬垫结构，无需额外加注润滑脂即可长期维持低摩擦摆动，球头外部的密封结构可以阻挡车间环境中的粉尘、切削液、金属碎屑进入铰接摩擦面，延长部件的无维护运行周期。杆体部分采用分段式结构，靠近球头的位置设置了锁紧夹箍与锁紧螺栓，安装时可以根据实际装配需求微调杆体的有效连接长度，调整到位后拧紧锁紧螺栓即可夹固杆体，防止运行过程中出现长度窜动；杆体末端设置了内孔连接位，可以直接套接在对应直径的销轴或者连杆轴端，通过径向的锁紧螺钉完成固定，不需要额外加工复杂的连接接口，适配现场快速装配的需求。

　　从安装边界与尺寸适配角度来说，这类部件的球头端安装轴径是选型的核心参数之一，轴段设置了标准外螺纹，可以直接拧入对应构件的内螺纹孔中，轴端的径向小孔用于安装开口销，防止螺纹连接在振动工况下出现松脱。球头的最大摆动角度通常在15度到25度区间，选型时需要核算机构运行到极限位置时的连接杆摆角，避免摆角超出部件允许范围导致球头卡滞、衬垫异常磨损。杆体的外径尺寸需要匹配安装空间的孔径要求，夹箍位置的外径比杆体主体略大，设计安装位时需要预留对应的避让空间，锁紧螺栓的操作空间也需要提前预留，方便后期维护时调整长度或者拆卸更换。

　　在实际建模过程中，需要重点关注几个配合面的尺寸精度：球头与衬垫的配合面需要按照间隙配合设计，预留衬垫的压缩变形量，保证摆动顺畅无卡滞；夹箍的内孔与杆体外径采用小间隙配合，夹箍开口的宽度需要满足锁紧时的变形量要求，避免拧紧螺栓时夹箍出现塑性变形无法抱紧杆体；螺纹段的精度需要满足普通连接螺纹的公差要求，轴端的销孔位置需要与螺纹段的退刀槽保持足够距离，避免应力集中导致轴段断裂。外观上的防滑握位设计，并非单纯的装饰结构，在手动调整杆长的装配环节，该结构可以增加手部摩擦力，方便操作人员转动杆体调整长度，不需要额外借助管钳等工具，避免杆体表面被夹伤出现锈蚀隐患。

　　这类部件在不同工况下的选型侧重点也有区别，在有腐蚀环境的户外设备中使用时，球头外壳与杆体通常会采用不锈钢材质或者做镀锌钝化处理，提升防锈能力；在重载工况下使用时，会加大球头直径与杆体壁厚，提升整体的载荷承受能力；在高精度传动的设备中使用时，会减小球头与衬垫的配合间隙，降低传动空程，提升机构的动作精度。建模时需要根据对应的使用场景调整细节结构，比如重载版本需要在球头与杆体的连接位置做圆弧过渡，降低应力集中系数；轻载快装版本可以简化密封结构，降低制造成本。
