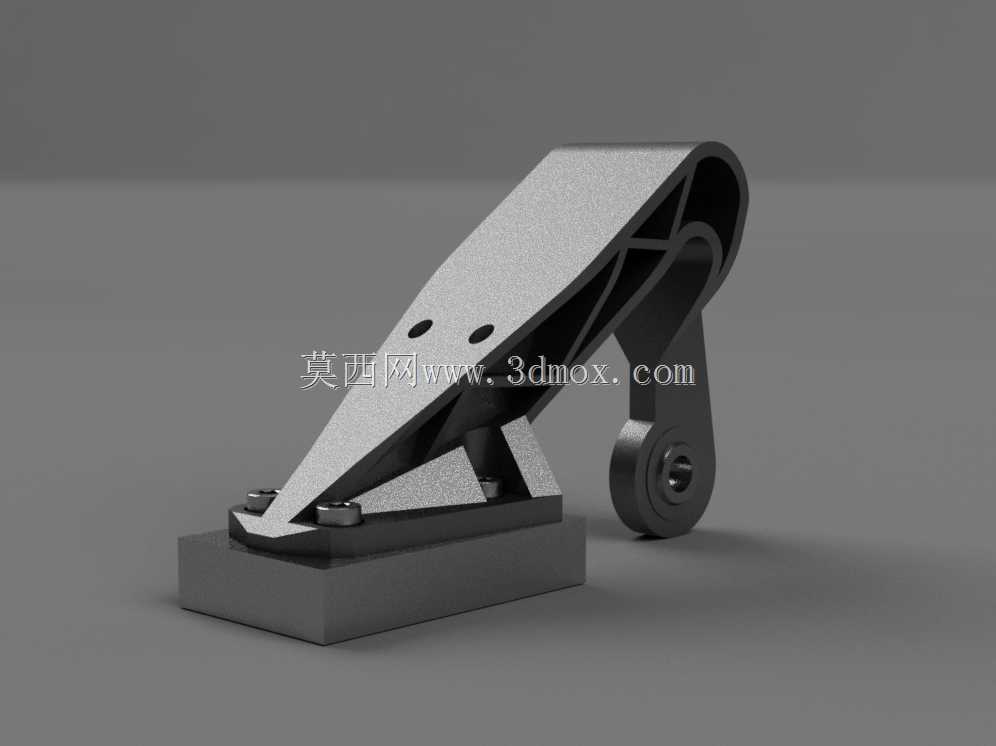

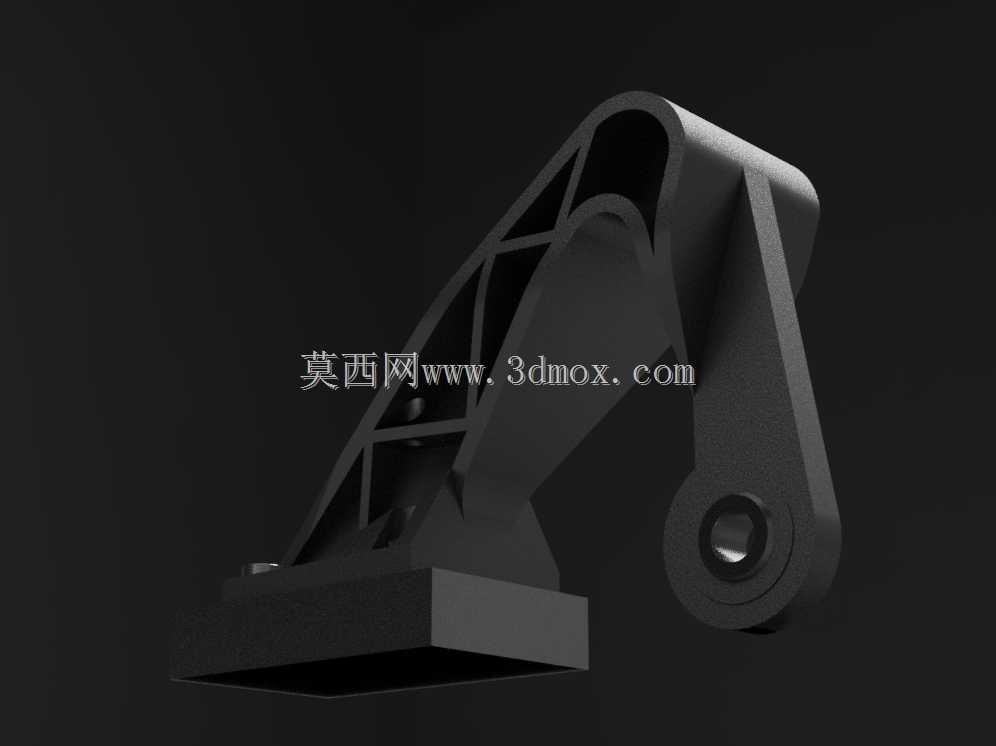

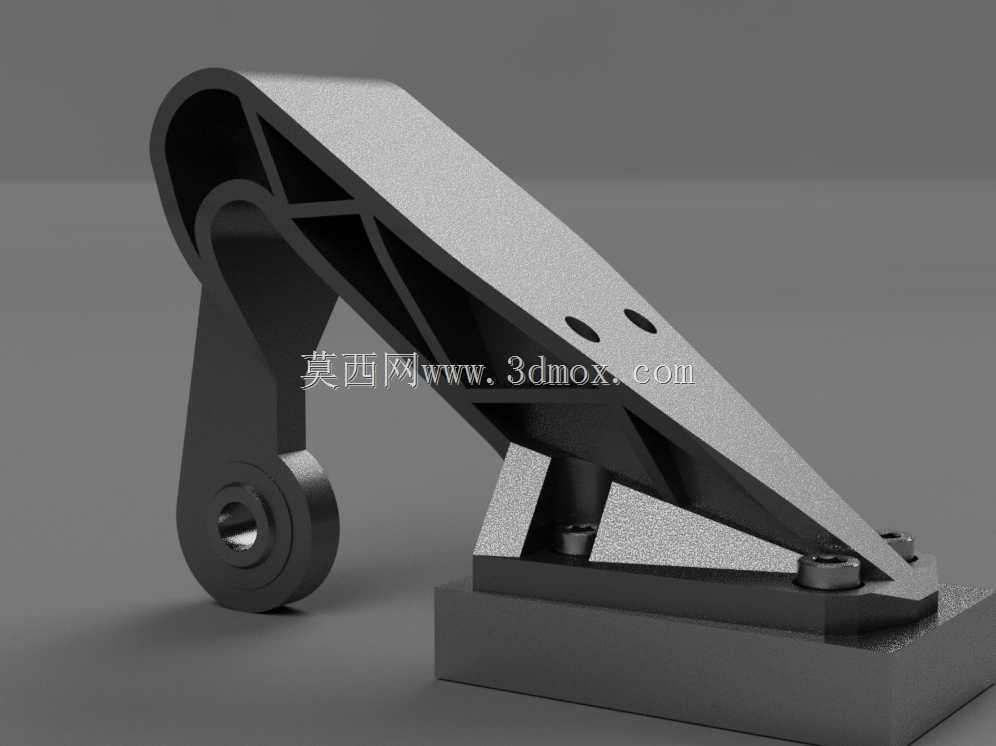

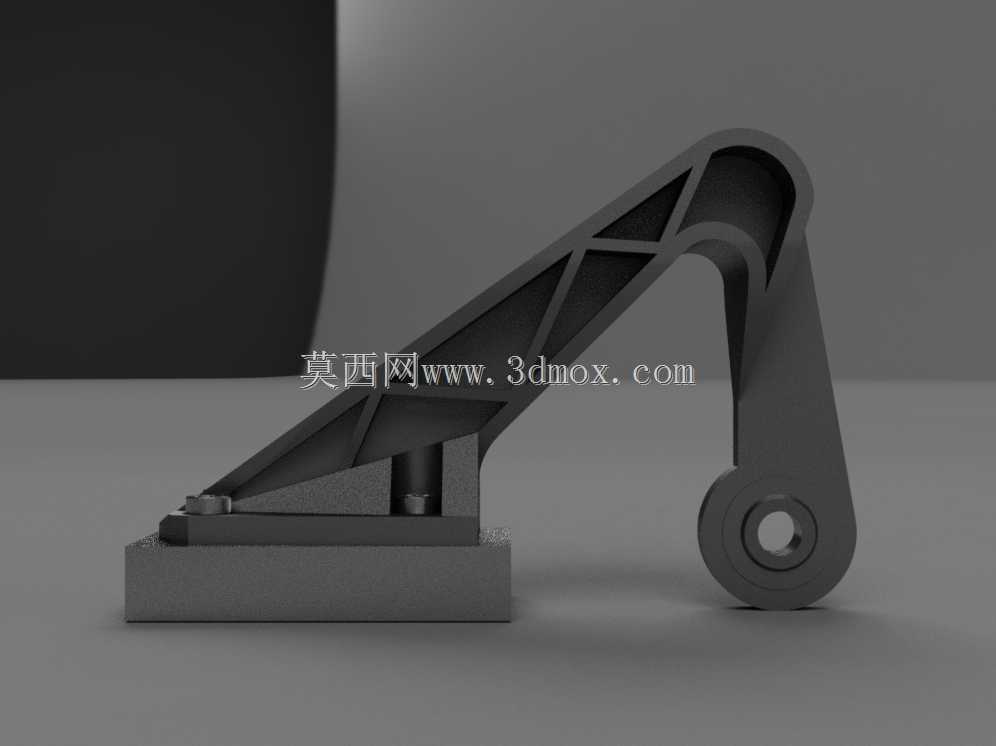

在航空飞行器的结构系统中,承力支撑构件的性能直接决定了动力传输、部件连接环节的可靠性,这款铝制轴承支撑结构正是针对航空场景下的高比强度需求开发的专用承力部件,主要用于固定航空动力传输路径中的轴承组件,为旋转轴系提供稳定的支撑基准,抵消轴系运转过程中产生的径向与轴向复合载荷,避免轴系出现偏移、振动超差等问题,保障动力传输的稳定性。
从实际安装边界来看,该支撑结构底部设置有一体化的安装基座,基座平面加工有定位孔与螺栓过孔,可直接通过紧固件固定在机体的安装承力面上,安装面的平面度公差控制在0.05mm以内,能够保证安装后支撑结构的位置精度,避免因安装面贴合不良导致的应力集中问题。结构上部的轴承安装位为同轴度精度极高的孔位结构,孔内壁预留有轴承外圈的配合公差带,可直接压装标准规格的滚动轴承,孔位周边设置有挡圈卡槽,能够限制轴承外圈的轴向窜动,保证轴承运转过程中的位置稳定性。

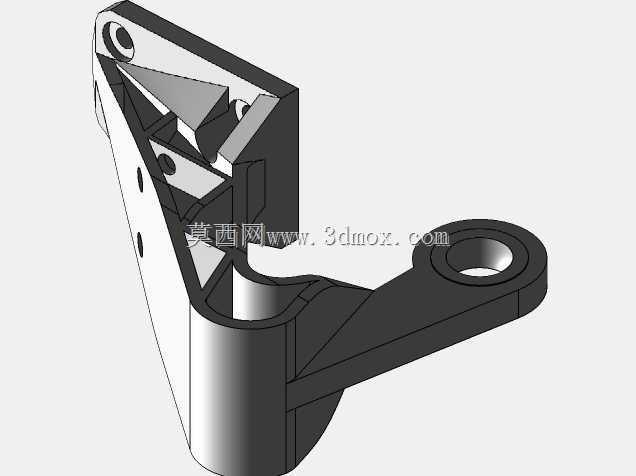

结构设计上充分考虑了航空场景下的减重需求,整体采用高强度铝合金作为基材,在保证结构强度的前提下最大化去除非承力区域的材料,支撑臂部分采用了桁架式的镂空筋条结构,筋条的走向完全贴合载荷传递路径,从底部安装基座一直延伸到上部轴承安装位,将轴承承受的载荷均匀分散到整个安装基座上,避免局部应力过大导致的结构变形。这种筋条布局既能够有效降低结构整体重量,相比同载荷等级的实心铸钢支架减重幅度可达40%以上,同时还能保证结构的刚性,在额定载荷下的形变量控制在0.02mm以内,完全满足航空轴系的支撑精度要求。
在实际应用场景中,这类轴承支撑结构多用于航空飞行器的操纵系统、辅助动力传输系统以及起落架的联动机构中,不同安装位置的载荷工况存在一定差异,该结构的筋条厚度、安装孔位间距可根据实际载荷需求进行参数化调整,适配不同规格的轴承与不同的安装空间。结构的转角位置全部采用大圆角过渡设计,避免了直角位置的应力集中问题,能够承受飞行过程中产生的交变载荷,提升结构的疲劳寿命,减少长期使用过程中出现裂纹的风险。
从装配适配性来看,该支撑结构的安装孔位采用标准化的孔距设计,可直接适配现有航空机体的通用安装接口,不需要对机体结构进行额外改造即可完成替换安装。轴承安装位的端面加工有垂直于孔轴线的定位端面,能够保证轴承安装后端面与支撑结构的贴合度,避免轴承安装倾斜导致的轴系运转卡滞、磨损加剧等问题。结构表面可根据使用环境进行阳极氧化处理,提升铝合金表面的硬度与耐腐蚀性,适应高空低温、高湿度的复杂使用环境,延长构件的使用寿命。

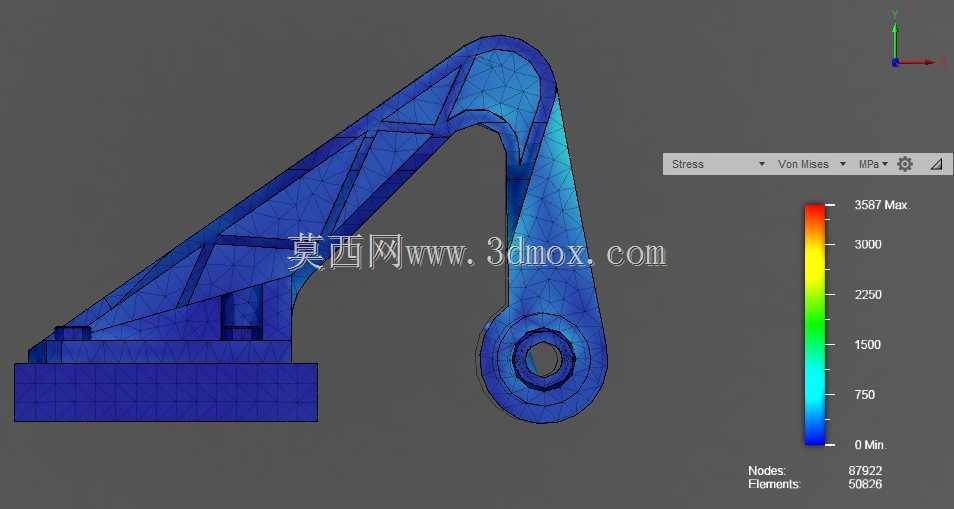

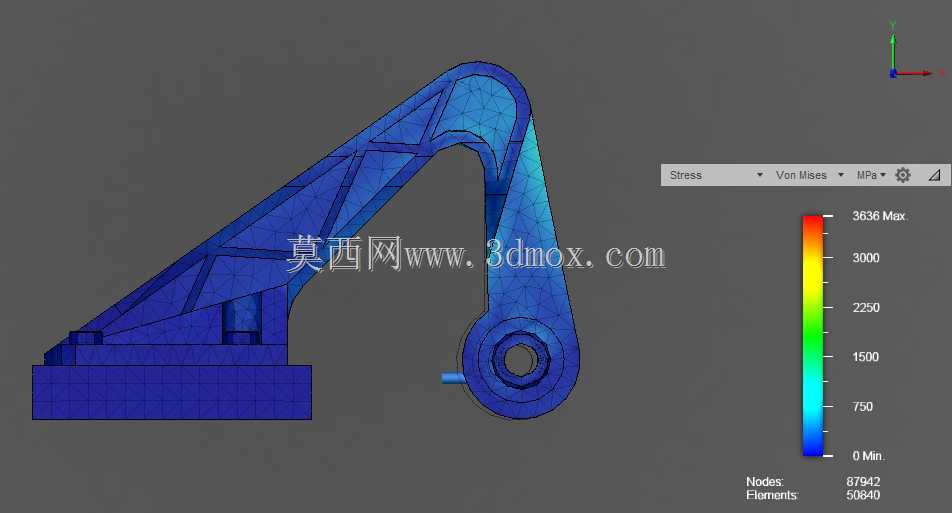

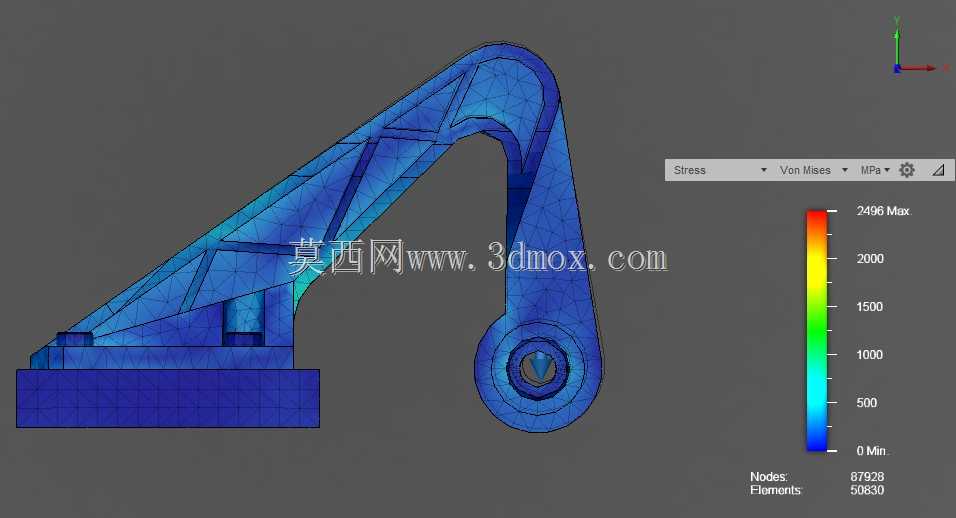

在结构受力层面,设计阶段通过有限元分析对不同工况下的应力分布进行了模拟,针对高应力区域适当增加了筋条厚度,低应力区域进一步扩大镂空比例,实现了强度与重量的最优平衡。当轴系传递径向载荷时,载荷通过轴承外圈传递到支撑结构的轴承座位置,再通过斜向布置的主承力筋条将载荷分散传递到底部安装基座的各个连接点上,整个传力路径连续顺畅,没有出现载荷突变的区域,有效降低了结构在极限载荷下的失效风险。同时,结构的固有频率经过针对性调校,避开了航空发动机常用工况下的振动频率区间,避免运转过程中出现共振问题,降低振动噪声,提升整个轴系的运转平稳性。
