双发飞翼布局飞行器曲面结构设计

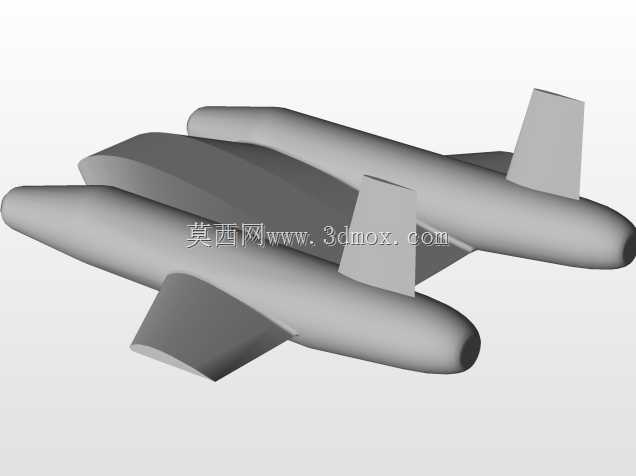

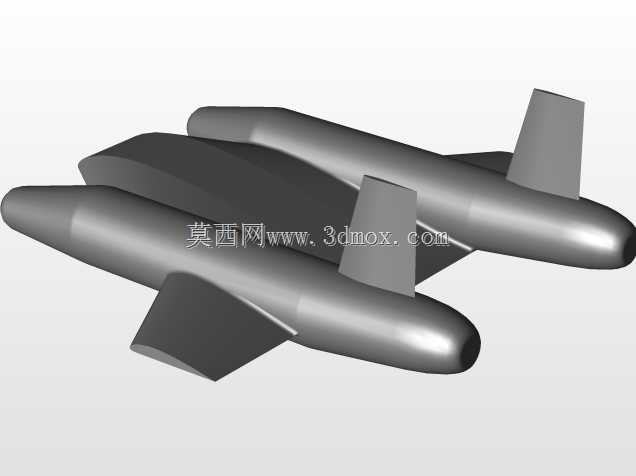

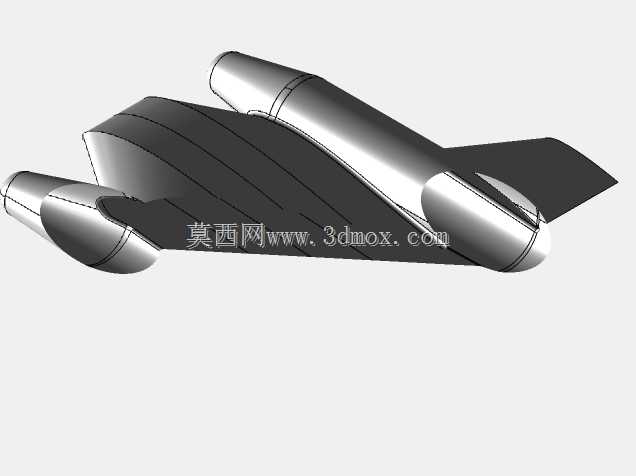

　　这套飞翼布局双发飞行器的曲面结构，在建模阶段优先匹配低空低速飞行场景的气动需求，整体采用翼身融合的一体化曲面构型，没有传统飞行器的独立尾翼结构，整个升力面从机身中段向两侧翼尖平滑过渡，能在亚音速飞行阶段最大化降低诱导阻力，同时减少雷达反射截面的结构拐点，适配小型长航时侦察飞行器、验证类飞航试验平台的使用需求。从实际使用场景来看，这类构型的飞行器不需要预留传统尾翼的安装与传动空间，机身内部的有效容积比常规布局同尺寸飞行器高出近三成，可灵活布置航电设备舱、动力储能模块、任务载荷挂点，不管是搭载小型光学侦察设备，还是作为气动验证平台开展飞翼控制率试验，都能通过内部空间的模块化调整适配不同任务。建模过程中首先确定的是整机的气动基准线，

　　以翼身融合的对称面为基准，两侧发动机短舱采用对称外挂式布置，短舱轴线与翼面弦线保持2.3度的安装角，抵消动力输出时产生的低头力矩，避免飞行过程中需要频繁调整舵面补偿力矩带来的额外阻力。短舱与翼面的连接区域做了连续曲面过渡，没有出现直角或者曲率突变的衔接面，能减少飞行过程中连接位置的气流分离，降低紊流对翼面升力效率的影响。整机的翼展与机身长度比例控制在2.7:1，翼尖采用小角度切尖设计，既可以控制翼尖涡流的强度，也能避免大迎角飞行状态下翼尖先失速导致的横向操纵失控。翼面的翼型从翼根到翼尖采用渐变厚度设计，翼根位置相对厚度为12%，保证翼身连接位置的结构强度，能够承载发动机短舱的重量与飞行过程中的振动载荷，向翼尖延伸过程中相对厚度逐步降低到7%，减少翼尖位置的阻力，同时降低翼面的结构重量。机身前缘采用大后掠角的连续曲面设计，后缘布置四块分段式操纵面，建模时预留了操纵面的偏转间隙，每块操纵面的偏转角度范围设置为正负18度，既可以作为升降舵控制整机的俯仰姿态，也能通过左右差动实现偏航控制，弥补无尾布局航向操纵性不足的问题。发动机短舱的进气口采用钝圆形唇口设计，适配低速飞行状态下的进气效率，唇口曲率经过连续过渡，不会在进气口位置产生气流畸变影响发动机工作稳定性，短舱尾部的喷口位置做了收敛式曲面设计，引导喷流沿翼面上表面向后排出，利用喷流的引射效应提升翼面的升力系数，缩短起飞滑跑距离。在安装边界的设计上，

　　两侧发动机短舱的挂点位置距离机身对称面的距离为整机翼展的32%，这个位置既可以避开机身中部的航电设备舱，也能让两侧发动机的推力轴线尽量靠近整机重心，减少单发失效时的偏航力矩，降低飞行控制的难度。短舱与翼面的连接法兰采用内置式设计，法兰连接面完全隐藏在曲面蒙皮内部，外部没有突出的连接件，既可以降低阻力，也能减少连接位置的结构应力集中。整机蒙皮采用等厚度曲面壳体设计，建模时预留了蒙皮内部的筋条安装位置，筋条沿翼面弦向布置，间距控制在120毫米，能够在保证蒙皮结构刚度的前提下，尽可能降低整机的结构重量。翼身融合的过渡区域做了曲率连续检查，所有曲面的G2连续误差控制在0.02毫米以内，不管是后续采用复合材料铺带成型，还是采用金属铣削加工，

　　都能保证曲面的成型精度，避免因为曲面不连续导致的气动性能下降。在结构细节上，机身腹部预留了任务载荷舱的安装平面，平面度公差控制在0.1毫米以内，可直接挂载光学吊舱、小型测绘设备等任务载荷，不需要额外制作转接支架。起落架的安装位置设置在翼根下方的加强区域，建模时预留了起落架收放的运动空间，收放过程中不会与发动机短舱、操纵面结构产生运动干涉。整机的重心设计在翼面平均气动弦长的30%位置，配合飞翼布局的静不稳定余量，既可以保证飞行过程中的操纵灵敏度，也不会因为静不稳定度过大导致飞控系统的控制负担过重。考虑到实际加工与装配的需求，整个曲面结构在建模时做了分块设计，沿机身对称面分为左右两个主翼面模块，加上两个发动机短舱模块，四个模块之间的连接位置都设置了定位止口，装配时不需要额外的工装定位就能保证装配精度，降低生产装配的难度。每个模块的曲面分模线都设置在气动压力较低的位置，避免分模线的台阶影响关键气动区域的气流流动。对于飞行过程中载荷较大的翼根连接位置，建模时做了局部加厚处理，加厚区域的曲面过渡平滑，不会出现结构刚度突变导致的应力集中问题，能够承受大过载机动时的结构载荷。
