带双安装孔C型开口轮缘连接结构件

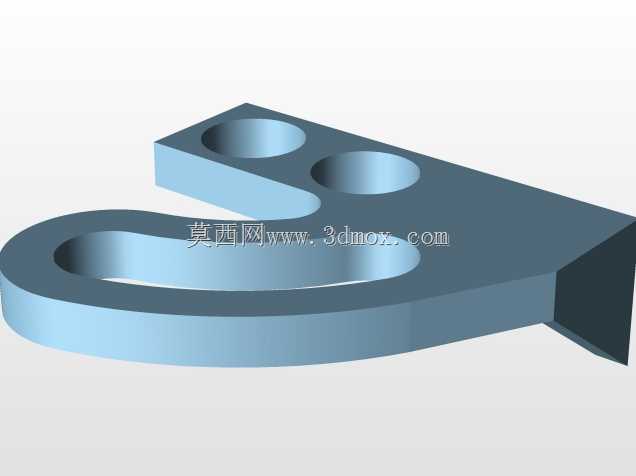

　　在各类输送设备、行走机构以及旋转传动系统的轮组装配环节，这类C型开口带双安装孔的轮缘构件是承担轮体定位、侧向约束以及载荷传递的核心配套零件，日常多见于带式输送机托轮组、小型行走轮系、导轮组件的装配场景中，区别于整圈包覆式的轮缘结构，这种开口式设计的核心优势在于装配时无需拆解整套轮轴组件，可直接从侧向卡入预装位置，大幅降低现场运维的拆装工作量，尤其适合设备后期改造、易损件快速更换的作业场景。从结构功能来看，该构件主体采用等厚板材一体成型的结构逻辑，主体弯折形成的C型圆弧开口与轮体侧边的轮廓完全贴合，安装后可卡在轮体的侧端面位置，限制轮体沿轴向的窜动位移，避免轮体在运转过程中出现跑偏、脱落的问题；

　　构件平直段上开设的两个同轴通孔为安装固定位，作业时可通过螺栓穿过孔位将整个构件锁紧在设备架体的安装基准面上，两个孔位的间距经过匹配计算，可保证锁紧后构件的圆弧段与轮体侧边保持均匀的贴合间隙，不会出现局部卡滞轮体转动的问题，平直段末端延伸出的斜向凸边为定位止口，安装时可抵靠在架体的定位台阶面上，抵消轮体运转时传递到构件上的周向剪切力，避免螺栓长期受剪切载荷出现断裂失效。设计这类构件时，首先要确认适配轮体的侧边直径，C型开口的内圆弧半径需要比轮体侧边半径大0.2到0.5毫米，既保证安装时可顺利卡入，又能控制轮体的轴向窜动量在合理范围内；两个安装孔的中心距需要匹配架体上预装的螺栓孔位公差，孔位与构件边缘的距离要满足材料的剪切强度要求，

　　避免锁紧时孔位边缘出现开裂；构件的整体厚度需要根据轮体的额定载荷计算，常规轻载输送场景下采用4到6毫米厚度的板材即可满足强度要求，重载场景下则需要适当增加厚度并在圆弧段外侧增设加强筋结构，避免长期受轮体侧向挤压出现变形。从安装边界来看，该构件的整体外轮廓尺寸需要适配架体的安装空间，平直段的长度不能超出架体的安装面范围，C型开口的深度要保证卡入轮体后，圆弧段的包覆角度不小于120度，确保对轮体的约束足够稳定；安装时需要注意构件的安装平面与轮体轴线的垂直度，若垂直度偏差过大，会导致圆弧段与轮体侧边出现偏磨，既会加剧轮体的磨损，也会让构件局部受力过大出现变形，两个安装螺栓需要采用对角锁紧的方式逐步拧紧，

　　避免单次拧紧单个螺栓导致构件出现偏移，影响与轮体的配合精度。这类构件在实际使用中，除了承担轮体轴向定位的作用外，部分场景下还可作为轮体侧边的刮屑结构使用，圆弧段与轮体侧边保留0.1到0.3毫米的间隙时，可在轮体转动过程中刮除附着在轮侧的杂物、积尘，避免杂物卡入轮体与架体的间隙中造成卡滞；针对有腐蚀环境的使用场景，这类构件通常会采用镀锌或者喷塑的表面处理方式，提升构件的防锈耐腐蚀能力，延长户外使用场景下的使用寿命。在建模过程中，需要重点关注圆弧段与平直段的过渡圆角设计，过渡位置不能出现尖锐棱角，避免应力集中导致构件受载时在过渡位置出现断裂，两个安装孔的孔口需要做倒角处理，方便螺栓穿入的同时也能去除孔位的加工毛刺，避免装配时割伤操作人员；斜向凸边的倾斜角度需要匹配架体定位台阶的角度，保证安装后凸边与台阶面完全贴合，充分发挥止口的抗剪切作用，不能出现线接触或者点接触的情况，否则长期受载会导致凸边变形失效。
