两针德驰公端连接器结构设计

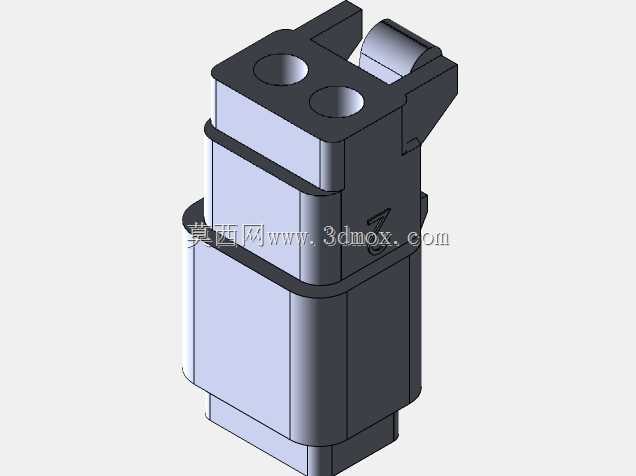

　　这款两针德驰公接头是重载线束连接场景里的常用适配部件，在工程机械、农用机械、特种作业车辆的车载线束布设场景中应用广泛，主要负责车载电控单元与外围传感器、执行器之间的电路连通，适配多尘、多雨、存在振动冲击的户外作业工况，能在频繁颠簸、温湿度波动较大的使用环境下保持稳定的电路导通性能，避免接插部位出现松脱、接触不良、进水进尘引发的电路故障。从结构设计逻辑来看，这款接头的整体造型采用阶梯式柱体布局，上部设置两个独立的插针安装孔位，孔位间距严格遵循德驰标准接插件的通用适配尺寸，能够与同规格母端接头实现精准对位插合，上部侧边集成的弹性锁扣结构，在公母端插合到位后会自动卡入母端对应的锁止槽位，无需额外加装固定卡扣即可实现轴向锁止，

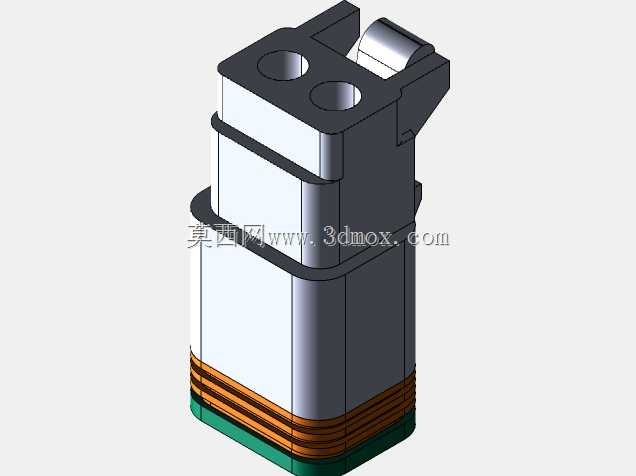

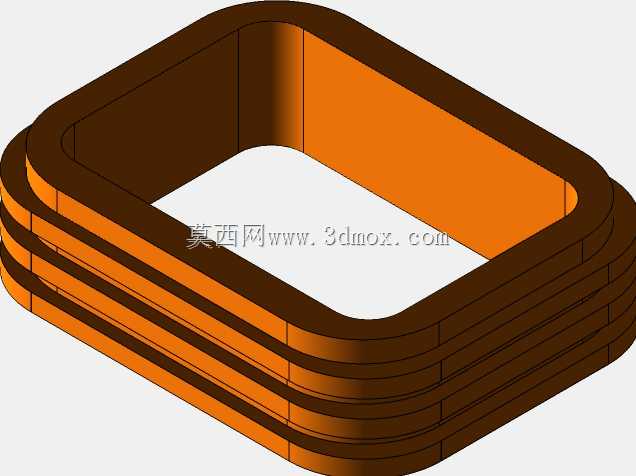

　　能抵消车辆运行过程中持续振动带来的脱开力，保障连接可靠性。接头中部设置的多道环形凸筋，一方面是作为密封圈的安装定位结构，装配时配套的橡胶密封圈会卡入凸筋之间的凹槽内，公母端插合后密封圈会被均匀压缩，填充接插面之间的间隙，实现IP67级别的防护效果，阻挡泥水、粉尘进入接插内部腐蚀导电部件；另一方面环形凸筋也能强化接头壳体的结构强度，在受到侧向挤压力时，凸筋结构可以分散应力，避免壳体出现开裂变形。接头下部的多层环状密封压接结构，是用来和线束外护套进行压合固定的部位，压接后可以实现线束与接头壳体之间的密封固定，既可以防止外力拉扯线束时将内部插针从孔位中拽出，提升线束的拉拔强度，也能避免液体顺着线束外皮渗入接头内部。在安装边界层面，

　　这款接头的整体径向尺寸控制紧凑，上部插合端的外形尺寸适配标准德驰两孔接头的安装开孔要求，不需要在设备面板上额外扩孔或者定制异形安装位，下部压接端的外径匹配常规2芯重载线束的护套尺寸，压接后不会出现线束护套松垮、密封不严的问题。设计过程中针对接插对位的容错性做了优化，上部壳体的边角做了导向斜角处理，公母端对接时即使存在小范围的角度偏差，也能顺着导向斜面滑入正确对位位置，降低现场装配的对位难度，适合车间批量装配或者户外售后维修场景下的快速操作。插针安装孔内部设置有限位台阶，插针压装入孔后会被台阶限位，不会出现插针过度深入或者向外脱出的问题，保证插合时公母插针的接触长度处于设计范围内，降低接触电阻过大引发的发热风险。壳体材质选用耐油、

　　耐候的工程塑料，能够耐受车载环境下常见的机油、柴油、液压油侵蚀，也能在-40℃到125℃的温度区间内保持结构强度，不会出现低温脆裂、高温软化的问题，适配不同地域、不同季节的户外作业需求。在实际设备选型过程中，这款接头可以直接替代同规格的进口德驰公接头，安装尺寸、锁止位置、密封结构完全匹配，不需要修改原有线束的布设路径和安装固定点，能够降低设备的配件采购成本，同时保障接插部位的防护性能和连接可靠性，适合在各类移动作业机械设备的低压电控线束系统中使用。
