无分离构件射流振荡结构设计

　　在流体控制领域，射流振荡元件凭借无运动部件的高可靠性优势，被广泛应用于化工流体混合、换热设备扰流、农业喷灌均匀布水、工业表面清洗等多个场景，这类元件不需要额外的电控或机械驱动结构，仅依靠流体自身的附壁效应与流道导向就能实现周期性的射流摆动，相比传统带运动件的振荡发生装置，不存在磨损、卡滞、密封失效等问题，在含微小杂质的流体工况、长期连续运行的工况下优势尤为突出。这款无分离结构的射流振荡元件，在传统射流振荡结构基础上做了流道优化，取消了常规结构里的流体分离腔与分流劈尖结构，从根源上降低了流道内的局部压损，同时减少了流体中固体颗粒在分离腔滞留堆积造成流道堵塞的概率，适配的流体介质范围更宽，不管是清水、低粘度化工流体，

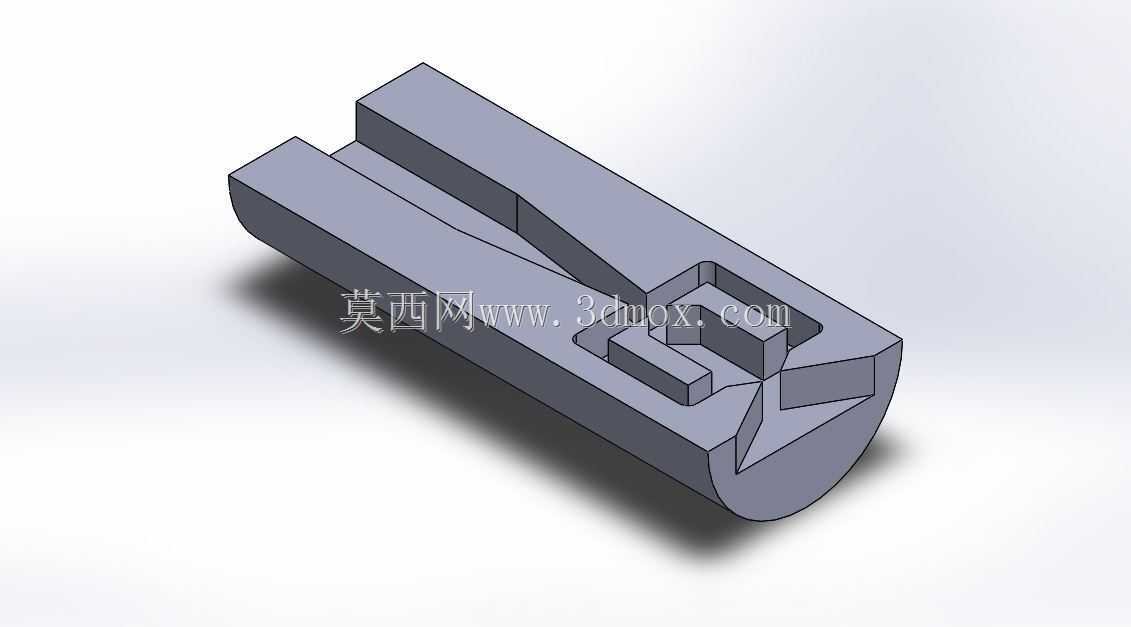

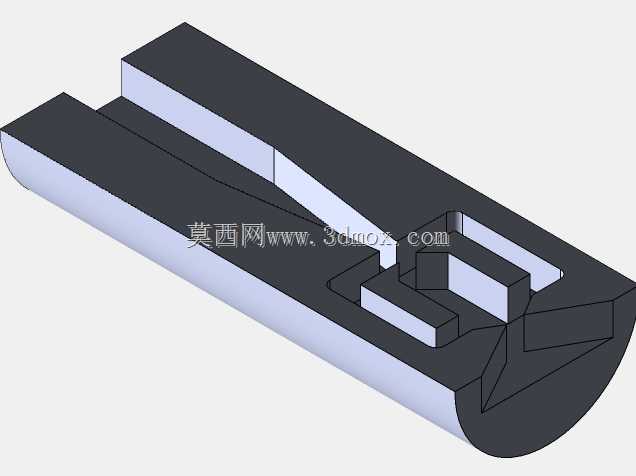

　　还是含少量悬浮颗粒的循环水，都能稳定维持振荡输出。从结构设计逻辑来看，整个元件采用半圆柱外形的主体基座，流道完全集成在基座内部，没有额外拼接的流道构件，一体化的结构设计既减少了装配密封面，降低了流体泄漏风险，也让整体结构强度更高，能承受更高的入口流体压力。流道的入口段采用等径直段设计，长度满足流体整流要求，让进入振荡腔的流体保持稳定的层流附壁状态，避免入口紊流干扰振荡频率的稳定性；振荡反馈流道采用渐变截面设计，根据附壁射流的卷吸特性调整反馈流道的宽度与深度，让反馈压力的传导更平顺，不会出现射流切换迟滞或者振荡断档的问题；出口段采用收窄的导向结构，让振荡射出的流体保持稳定的摆幅，不会因为出口扩散导致射流能量快速衰减。在安装边界方面，

　　元件的平直安装面做了平面度公差控制，可以直接贴合在配套设备的安装基板上，不需要额外的转接底座，安装时仅需要对准入口流道的对接孔位，通过周边的安装孔做压紧固定即可，整体的轴向长度与径向尺寸都做了紧凑化设计，在保证振荡性能的前提下尽可能压缩占用空间，适配安装空间受限的集成式流体设备。实际应用中，这类无分离结构的射流振荡器可以直接嵌入换热设备的换热管入口端，通过持续振荡的射流破坏换热管壁面的边界滞流层，提升换热效率，相比传统的静态混合元件，压损更低，长期运行不会因为杂质堆积造成换热管堵塞；也可以集成在喷灌设备的喷头内部，不需要额外的摆动机构就能实现扇形扫水的效果，喷灌覆盖范围更均匀，且在户外露天工况下没有易损运动部件，维护周期大幅延长；

　　在工业清洗场景中，将该元件集成在清洗喷嘴内部，振荡射流可以在工件表面形成持续交变的冲击应力，相比固定方向的直射流，对顽固污渍的剥离效率更高，且不会因为长期定点冲击造成工件表面局部损伤。建模过程中对所有流道的过渡位置都做了圆角处理，没有直角突变结构，既减少了流体流经时的局部涡流损耗，也避免了流道内的应力集中问题，让元件在高压工况下的结构可靠性更高；主体的半圆柱外壁可以根据实际安装需求做适配性的尺寸调整，不需要改动内部核心流道结构就能适配不同管径的安装接口，结构拓展性较强。
