带外接接线端口的卧式小型功能装置

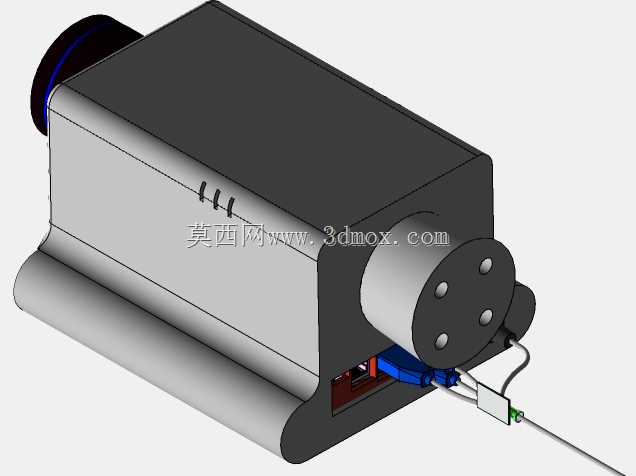

　　在小型工业检测、实验室辅助作业场景中，这类卧式结构的功能装置常作为配套执行单元嵌入到桌面级作业工位里，不需要占用过大的安装空间，就能完成对应的信号输出、动力传递或者介质输送类作业。从结构布局来看，主体采用方箱加圆弧底托的组合式壳体设计，方箱段用来容纳内部的核心功能模组，圆弧底托既可以提升壳体的结构刚性，减少薄壁壳体受外力产生的形变，也能让装置放置在平面工位时具备更好的贴合度，不需要额外设计复杂的安装支脚就能保持稳定的放置状态。装置一端伸出带多组安装孔的圆形连接法兰，法兰端面的四个均匀分布的固定孔位，用来对接外部的执行端头或者检测探头，安装时只需要对准孔位拧入紧固件就能完成对接，不需要额外做同轴度校准的复杂工序，

　　适配现场快速拆装更换端头的作业需求。另一端的圆形端盖做了内嵌式设计，端盖边缘和壳体之间预留了密封槽位，可以加装密封圈来阻挡作业环境里的粉尘、少量飞溅液体进入壳体内部，适配多粉尘、轻微潮湿的普通工业作业环境。装置侧下方引出的外接接线组件，做了分线固定结构，接线端通过蓝色的固定卡扣和壳体连接，避免线缆受外力拉扯时直接扯动内部接线端子造成线路松脱，引出的线缆末端预留了标准接线端头，可以直接对接工位上的控制回路，不需要现场重新做线端处理，能缩短现场安装调试的周期。从安装边界来看，装置整体的长宽高比例控制在适配桌面工位的范围内，横向长度不会超出常规工位台的纵深，放置时不会和台面上的其他作业组件产生空间干涉，

　　壳体底部的圆弧面和平面接触时形成两条线性接触带，配合少量的固定压块就能完成装置的位置固定，不需要在台面上加工大面积的安装沉孔。设计过程中优先考虑了内部模组的维护便捷性，壳体的上盖板采用可拆卸式结构，松开侧边的固定紧固件就能掀开上盖板，直接对内部的功能模组、接线端子进行检修更换，不需要将整个装置从工位上拆解下来，能降低日常维护的时间成本。内部的模组安装位预留了通用的安装螺孔阵列，可以根据实际作业需求替换不同功能的核心模组，比如更换成信号采集模组、小型动力输出模组或者流体控制模组，不需要重新加工壳体，提升了装置本身的适配性。在实际应用中，这类装置可以配套在小型自动化检测工位上，作为检测信号的中转处理单元，

　　也可以配套在实验室的小型试验设备上，作为试验动力的输出单元，还可以嵌入到小型台式加工设备里，作为辅助功能的执行单元，适配的场景覆盖了轻工制造、实验室检测、小型零部件加工等多个领域。结构设计上规避了多余的突出结构，整个装置的外部轮廓除了两端的对接端头和侧方的接线组件外，没有额外的外凸部件，避免作业过程中人员剐蹭或者物料勾挂造成装置移位或者损坏，壳体的边角做了小圆弧过渡处理，既可以减少边角应力集中造成的壳体开裂，也能避免尖锐边角对作业人员造成磕碰伤害。接线部位的固定卡扣采用了和壳体不同的颜色标识，现场安装时可以快速识别接线位置，减少接线错接的概率，卡扣本身采用耐弯折的工程塑料材质，多次拆装线缆也不会出现断裂或者卡扣失效的问题。圆形连接法兰的端面做了精加工处理，平面度控制在合理公差范围内，对接外部端头时可以保证连接面的紧密贴合，避免出现连接间隙造成的定位偏差或者密封失效问题。
