手推式电动地面清扫作业装置结构设计

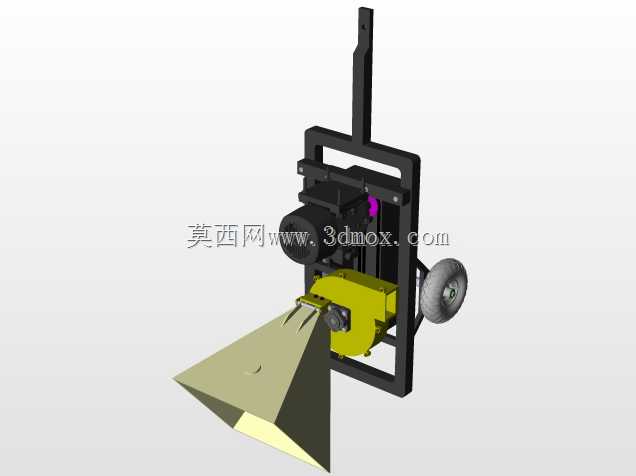

　　这款手推式清洁作业装置的三维结构，核心围绕小范围硬质地面的杂物清扫场景开发，适配物业园区边角区域、车间通道狭窄段、商铺门前步道等大型清扫设备无法进入的作业场景，替代传统扫帚清扫的人工作业模式，降低清洁人员的弯腰劳作强度，同时提升浮尘、细碎杂物的收集效率。从结构布局来看，装置采用立式推架作为主体承载结构，推架采用方管焊接成型的框架式设计，上部延伸出的推杆符合成年人站立作业的握持高度，作业时人员无需大幅弯腰，仅需握持推杆控制行进方向即可，推架下部预留的安装空间依次布置动力单元、传动组件、清扫执行机构与行走支撑轮。行走支撑轮单轮布置在装置侧方，轮体采用硬质橡胶材质，既保证在水泥、地砖等硬质路面的滚动顺畅性，也能避免作业过程中刮伤地面饰面，

　　轮轴与机架采用间隙配合安装，轮组的安装位置经过重心配平计算，确保装置静置时不会发生侧倾，推行时的施力方向与轮组滚动方向保持一致，减少推行过程中的侧向阻力。动力单元固定在机架中部的安装板上，安装板与机架之间设置减震胶垫，避免动力输出时的振动传导至推杆位置造成操作人员手部发麻，动力输出端通过带传动结构连接清扫执行件的转轴，带传动的张紧度可通过机架上的腰型安装孔进行调节，长期使用出现传动带松弛时无需拆解整体结构即可完成张紧调整，降低日常维护的操作难度。前端的清扫执行件采用锥形集料罩配合旋转扫盘的结构，锥形罩的敞口端朝向作业前进方向，罩体的下边缘距离地面预留5-10mm的间隙，既不会因为距离地面过近造成推行卡滞，

　　也能避免旋转扫盘带起的浮尘从罩体边缘向外扩散，扫盘上的刷毛采用耐磨尼龙材质，刷毛的伸出长度经过反复校核，确保旋转时能够接触到地面缝隙内的细碎杂物，同时不会因为刷毛过长造成旋转阻力过大损耗动力。装置的整体外形宽度控制在400mm以内，能够顺利通过常规宽度的单元门、消防通道狭窄段，整体高度控制在1100mm左右，存放时可以倚靠墙面放置，不会占用过多仓储空间。安装边界方面，所有外露的传动部件均设置在机架框架的内侧，外部没有突出的尖锐结构，作业过程中即使碰到墙面或者路沿，也不会造成部件变形或者饰面刮损，各部件的安装螺栓均采用内六角圆柱头螺栓，螺栓头部完全沉于安装件的沉孔内，避免外露的螺栓头勾挂杂物或者划伤操作人员。从设计思路上，

　　这款装置没有追求复杂的多功能集成，而是聚焦狭窄区域清扫的核心需求，所有结构设计都围绕降低操作难度、减少维护成本、提升作业可靠性展开，比如动力单元的安装位置靠近整机重心，推行时不会出现头重脚轻的问题，集料罩采用快拆结构设计，清理收集的杂物时仅需拨开侧边的卡扣即可取下罩体，无需借助额外工具。在实际作业过程中，操作人员推动装置向前行进时，动力单元驱动扫盘旋转，将地面的浮尘、纸屑、细碎砂石等杂物扫入集料罩内，相比人工清扫，不会出现扬尘四散的问题，对于地砖缝隙、墙角位置的杂物清理效果也更稳定，单台装置的作业效率相当于3-4名清洁人员持扫帚清扫的效率，同时作业过程中的劳动强度大幅降低，适合长时间连续作业。结构建模过程中，所有配合面的公差都按照通用机械加工的常用公差带设置，焊接件的焊缝位置都做了工艺性避让，确保加工时具备良好的工艺性，不需要特殊的加工设备即可完成生产制造，零部件的通用化率较高，大部分标准件都可以从市场上直接采购，降低生产和后期维修的配件采购成本。
