内燃机活塞连杆组剖视展示三维设计

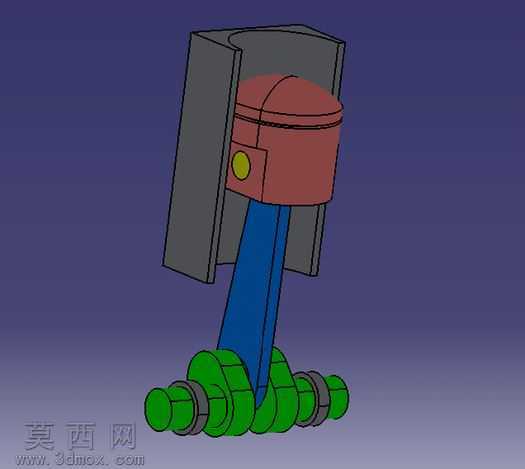

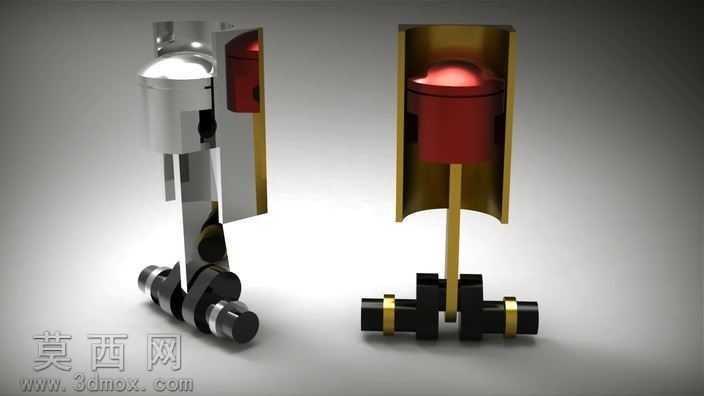

本作品为内燃机核心动力组件活塞连杆组的三维设计成果，建模阶段采用自顶向下的设计思路，先梳理活塞往复运动、连杆摆动、曲柄旋转的运动逻辑，确定各部件的运动干涉边界，再逐一完成各零件的参数化建模。活塞部分还原了顶部燃烧室凹坑、环槽区域、销座结构的细节，建模时严格匹配往复运动件的尺寸配合关系，保证活塞销与销座、连杆小头的装配间隙符合机械设计规范；连杆部分还原了杆身变截面结构、大小头的轴瓦安装位，建模时兼顾了摆动过程中与缸壁、曲柄的运动避让关系；曲柄部分还原了曲柄销、主轴颈、平衡块的结构，准确还原了曲柄连杆机构将直线往复运动转化为旋转运动的核心结构逻辑。材质与渲染阶段，针对不同部件的实际工业材质做了区分设置：活塞顶部高温区域采用带轻微烧灼质感的金属材质，活塞裙部采用耐磨铝合金材质，呈现细腻的金属磨砂质感；连杆采用高强度锻钢材质，表面做哑光金属处理，体现结构件的厚重强度感；曲柄部分采用锻钢搭配金色轴套的材质组合，缸套部分采用半剖的金属缸壁材质，通过半透明与实体结合的展示方式，清晰呈现内部组件的装配关系。渲染时采用双视角对比展示，一侧为组件侧剖视角，可直观看到活塞在缸套内的装配位置、连杆与活塞、曲柄的连接关系；另一侧为完整半剖缸套视角，可观察活塞上行状态下各部件的相对位置，通过柔和的影棚布光突出金属部件的质感差异，同时清晰展现各零件的轮廓边界与装配层次。设计过程中重点验证了活塞上下止点位置的运动行程，确认连杆摆动角度范围无结构干涉，各配合面的装配关系准确，既还原了活塞连杆组的真实工业结构，也通过剖视展示的方式清晰呈现了动力系统核心部件的运动原理，可用于机械结构教学、动力系统原理展示等场景。
