可参数化调整的直齿圆柱齿轮三维设计作品

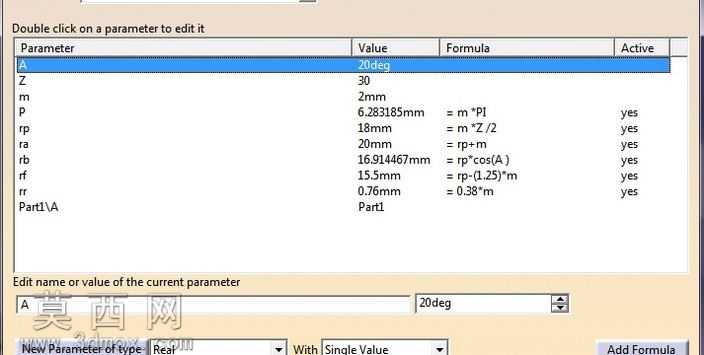

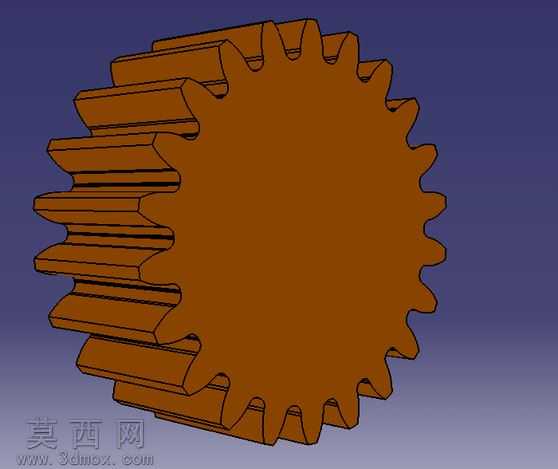

本作品为参数化直齿圆柱齿轮三维模型，建模过程依托参数化设计逻辑搭建，全程以可变量参数驱动模型几何特征，共设置9项核心可调参数，覆盖齿顶圆直径、齿根圆直径、模数、齿数、齿宽、压力角、齿顶高系数、顶隙系数、轮毂孔径等关键尺寸，使用者可通过修改对应参数值，快速生成符合不同传动工况需求的齿轮规格，无需重新从零绘制齿形轮廓，大幅提升通用传动零件的设计迭代效率。建模阶段首先通过渐开线方程生成精准的齿廓曲线，保证齿形啮合的传动精度，通过圆周阵列完成全部轮齿的特征排布，再通过拉伸凸台生成齿轮基体与轮齿实体，对齿根、齿顶位置做符合机械加工规范的圆角过渡处理，避免应力集中问题，模型几何拓扑结构完整，无破面、重叠面、非流形几何等错误，可直接导入装配环境完成传动机构的配合装配。材质渲染阶段采用金属棕褐色哑光材质模拟调质处理后的合金结构钢质感，还原真实工业齿轮的表面视觉效果，场景搭配渐变深蓝色背景突出齿轮主体结构，轮齿的立体感、齿面的平整质感、齿根过渡区域的细节都得到清晰呈现。模型结构完全符合直齿圆柱齿轮的机械设计规范，轮齿沿轴向等距分布，齿向与齿轮轴线保持平行，轮毂与轮缘的厚度比例适配常规传动载荷需求，中心孔可根据参数调整适配不同直径的传动轴，可直接用于传动机构的运动仿真、干涉检查、工程图导出等后续设计环节，适配机械传动方案快速验证、教学演示、非标设备设计选型等多种使用场景，参数化的设计逻辑让单一模型可覆盖多规格同类型齿轮的设计需求，减少重复建模的工作量，帮助设计者快速完成不同传动比、不同载荷要求下的齿轮方案匹配。
