多规格剖面槽皮带轮传动组件结构

　　这类槽轮组件在常规工业传动场景里的适配范围很广，从中小型输送线的动力传递，到机床辅机、农用加工设备的减速传动单元，再到小型风机、水泵的动力输出端，都能见到同结构带轮的应用。和普通平带轮不同，多槽结构的槽轮能匹配对应楔角的V带或者多楔带，靠槽面和带体侧面的摩擦力传递扭矩，相比平带传动能在相同张紧力下获得更大的传动摩擦力，减少打滑概率，同时多槽设计可以分散单根带的负载，延长传动带的使用寿命，也能在部分带体出现磨损松弛时，保留基础的传动能力，避免设备瞬间停机造成生产中断。

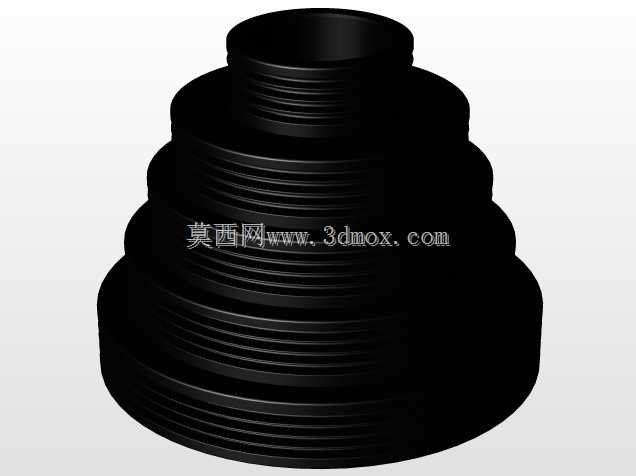

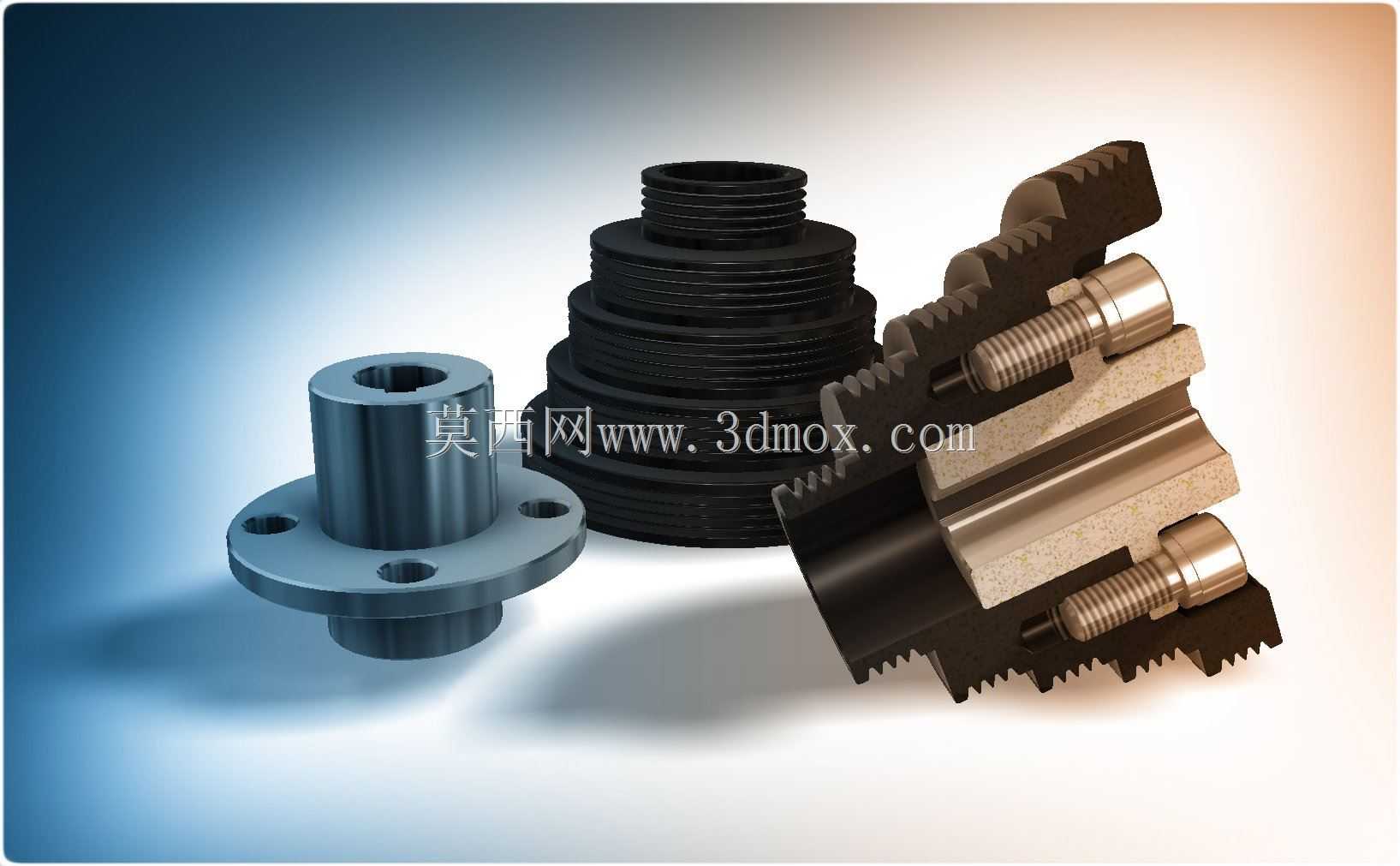

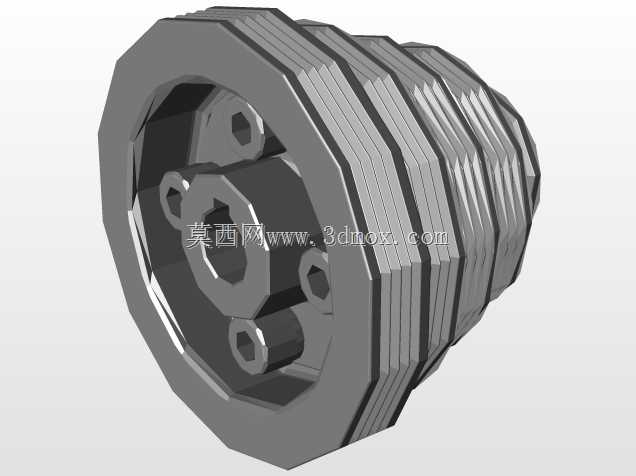

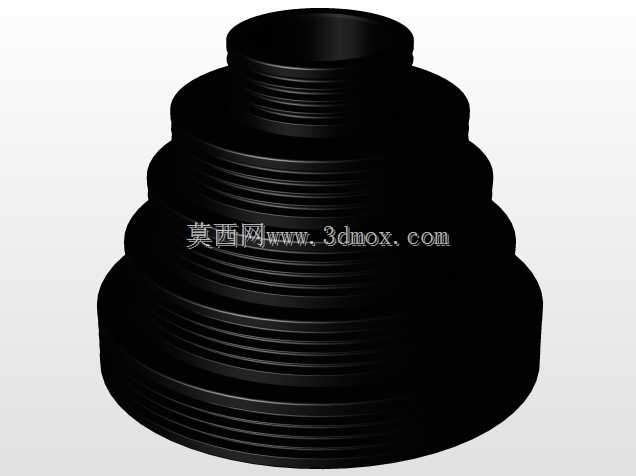

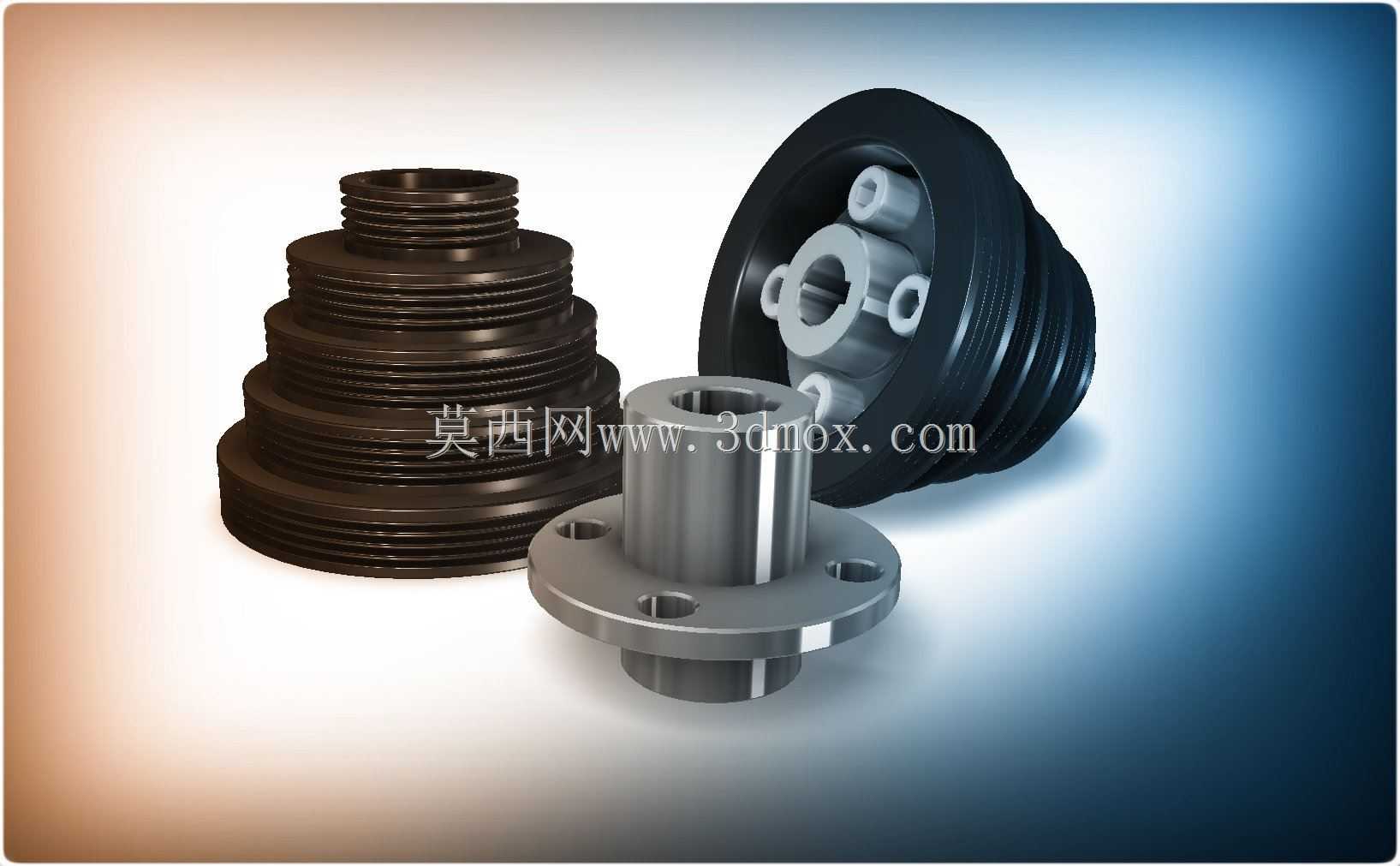

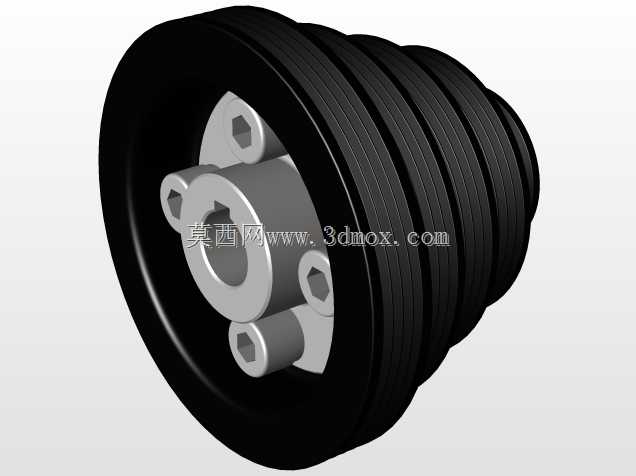

　　从结构设计逻辑来看，图中呈现的不同规格槽轮，分别对应不同的安装场景：叠层多槽的带轮适配大传动比的动力输入侧，通过不同槽径的匹配可以在不更换带轮主体的情况下调整传动比，适配不同转速的输出需求；带法兰安装座的槽轮则是针对轴端直接安装的场景设计，法兰盘上的均布安装孔可以直接和设备端的连接法兰锁付，不需要额外加装轴套或者键连接的定位结构，安装时的对中难度更低，也能减少轴端的悬臂负载，提升高速运转时的稳定性；内嵌衬套的槽轮则是针对空心轴或者大直径输出轴的适配场景，内嵌的金属衬套可以降低带轮和轴之间的磨损，更换时只需要替换衬套就能重复利用带轮主体，降低维护成本。

　　尺寸设计上，这类槽轮的槽型角度、槽间距都严格匹配对应传动带的标准参数，槽面的粗糙度控制在合理区间，既保证足够的摩擦系数，又不会因为过于粗糙加速带体的磨损；轮缘的厚度根据传递扭矩的大小做了对应加强，避免高速运转时轮缘受离心力作用出现形变；安装边界方面，带法兰结构的槽轮安装时需要预留法兰盘直径1.2倍以上的径向操作空间，方便锁付安装螺栓，轴向方向需要预留至少半个带轮宽度的拆装空间，方便后期维护时不用拆解周边其他部件就能完成带轮更换；叠层多槽带轮的安装则需要注意轴伸长度要覆盖整个带轮的轮毂宽度，键槽的位置要和轴上键位完全对齐，避免运转时出现键连接的偏载，加剧键槽的磨损。

　　实际选型应用时，需要先核算传动系统的额定传递扭矩，匹配对应槽数的带轮，槽数过多会增加带轮自身的转动惯量，启动时的冲击负载更大，槽数过少则会导致单根带负载过大，容易出现早期断带故障；同时要根据设备的运转转速选择对应平衡等级的槽轮，转速超过1500转每分钟的应用场景，槽轮需要做动平衡校正，避免高速运转时出现振动，影响轴承和轴的使用寿命。安装过程中要保证主从动槽轮的端面共面度偏差不超过1度，否则会导致传动带出现偏磨，大幅缩短带的使用寿命，张紧力的调整也要控制在合理区间，张紧力过大会加剧轴承受力，张紧力过小则容易出现打滑丢转的问题。

　　从结构细节来看，槽轮的轮毂部分都做了加厚处理，和轴配合的内孔公差按照过渡配合设计，既保证安装时的定位精度，又不会因为过盈量过大导致拆装困难；部分带轮的轮辐部分做了减重设计，在保证结构强度的前提下降低自身重量，减少转动惯量，对于频繁启停的传动场景，这种减重设计能有效降低启动时的电机负载，减少能耗。不同槽径的带轮搭配使用时，要注意传动带的长度计算要考虑中心距调整余量，避免出现张紧行程不足或者张紧过度的问题，日常维护时只需要定期检查带的磨损情况和张紧力，槽轮本身因为是金属材质，正常工况下的使用寿命很长，只需要在更换传动带时检查槽面的磨损情况，如果槽面出现明显的台阶状磨损，就需要及时更换带轮，避免磨损的槽面加速新传动带的损坏。
