多工位铰接式金属传动连接支架结构

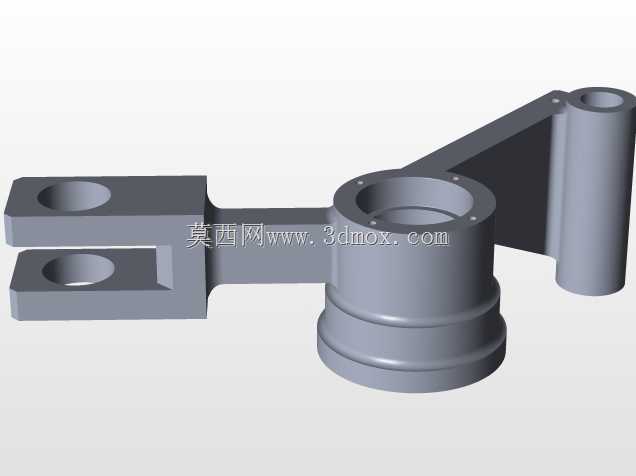

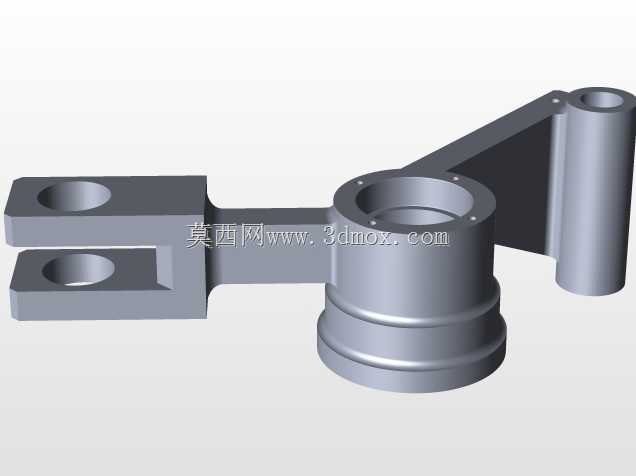

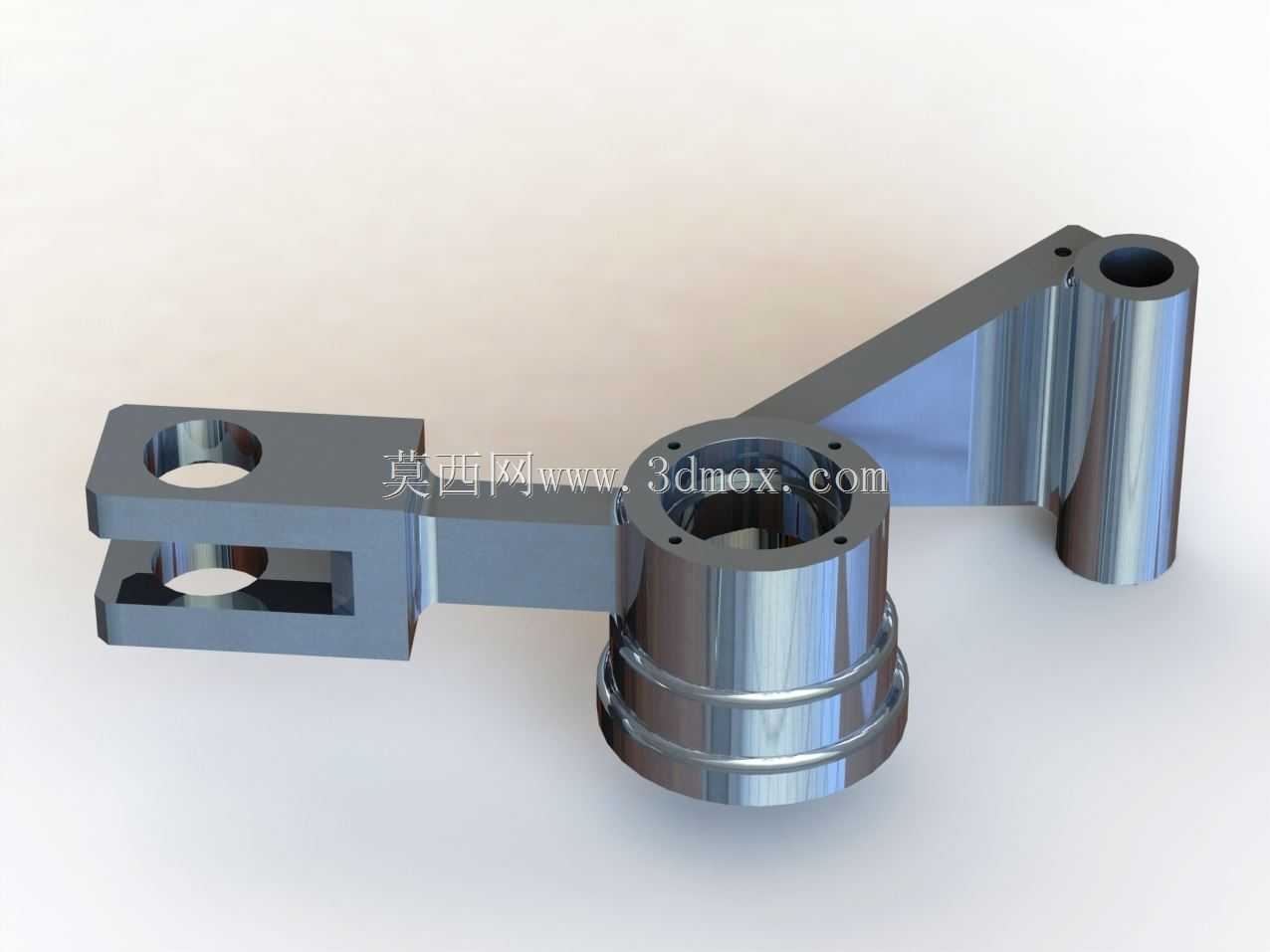

　　这类多铰接位的金属连接支架，常见于中载工况的自动化生产线传动链路、专用工装夹具的力传递路径，以及中小型专用设备的执行端联动结构中，核心作用是在多组运动副之间传递既定方向的扭矩与推拉力，同时约束非作业方向的自由度，保证整套联动机构的运动轨迹精度在设计允许范围内。从结构布局来看，该构件采用一体化铣削成型的主体设计，避免了多件拼接带来的装配间隙累积误差，主体中段设置的大直径带安装孔的筒状基座，是整个构件的核心安装基准位，基座内壁预留的环形台阶结构，用于匹配配套的衬套或者滚动轴承，安装时基座端面的周向均布小孔可通过紧固件与固定端的安装法兰锁紧，保证基座在承受交变载荷时不会出现周向转动或者轴向窜动。从基座向左侧延伸的臂体末端，

　　设置了上下贯通的叉形开口结构，开口处的两个同轴通孔用于连接从动侧的铰接销轴，叉形开口的槽宽尺寸经过精确计算，刚好匹配配套连接耳片的厚度，装配后可消除销轴径向的多余窜动间隙，避免传动过程中出现冲击异响；臂体与基座衔接的位置做了大圆弧过渡处理，而非直角衔接，这一设计是为了分散交变载荷作用下的应力集中点，避免长期往复运动过程中在衔接位置出现疲劳裂纹，延长构件的整体使用寿命。从基座向右侧上方延伸的短臂末端，设置了单孔圆柱状铰接座，该铰接座的孔位轴线与左侧叉形结构的孔位轴线、基座中心轴线保持严格的空间平行度公差，这一公差要求直接决定了整套联动机构运动时是否会出现卡滞，若平行度超差，运动过程中会产生额外的侧向力，加速铰接位置的衬套磨损，

　　甚至导致整套传动机构卡死。整个构件的外形轮廓在设计时充分考虑了安装边界的限制，臂体的厚度、各铰接座的外圆尺寸都经过运动干涉校核，保证构件在整个设计行程范围内摆动时，不会与周边的固定机架、其他运动构件发生碰撞；所有外露的棱边都做了倒角处理，既可以去除机加工产生的毛刺，避免装配时划伤操作人员，也能减少热处理过程中棱边位置的应力集中风险。在实际选型应用时，需要重点核对三个铰接位的中心距尺寸，中心距的公差直接决定了传动比的准确性，同时要确认基座安装端面的平面度要求，若安装面平面度不足，锁紧紧固件后会导致基座发生微变形，挤压内部安装的轴承，造成轴承转动阻力增大、提前失效。这类构件通常采用中碳钢作为毛坯材料，经过调质处理达到合适的芯部韧性后，

　　再进行精密铣削加工，铰接孔位置会做精镗处理保证尺寸精度与表面粗糙度，部分重载应用场景下还会在铰接孔内壁镶嵌耐磨铜套，降低日常维护时的更换成本，不需要整体替换构件，仅需更换磨损的衬套即可恢复装配精度。在装配调试环节，需要先将基座与固定端法兰锁紧，再依次连接两侧的铰接销轴，装配完成后手动摆动构件检查全程是否有卡滞点，若存在局部阻力过大的情况，需要检查各铰接孔的同轴度、臂体是否存在加工变形，以及相邻连接件的安装位置是否偏移，避免带载运行时出现过载断裂的情况。
