双臂式机械拉拔器结构设计

项目分类:通用五金配件 发布时间:2021-11-12 ID:376829
  • 双臂式机械拉拔器结构设计
  • 双臂式机械拉拔器结构设计
  • 双臂式机械拉拔器结构设计
  • 双臂式机械拉拔器结构设计
  • 双臂式机械拉拔器结构设计
  • 双臂式机械拉拔器结构设计
  • 双臂式机械拉拔器结构设计

  在设备运维与机械装配场景中,过盈配合件的拆卸一直是一线作业的高频痛点,过盈量控制不当、施力角度偏移很容易造成轴件、轴承内圈或者配合基座的损伤,双臂拉拔器正是针对这类作业场景设计的专用工装,核心用途是完成轴承、皮带轮、联轴器、齿轮等带中心孔的过盈装配件的无损伤拆卸,相比敲击、撬别等粗放作业方式,能将拆卸过程中的零件损伤率降低七成以上,在机修车间、产线运维班组、设备售后维保团队中属于常备工器具。

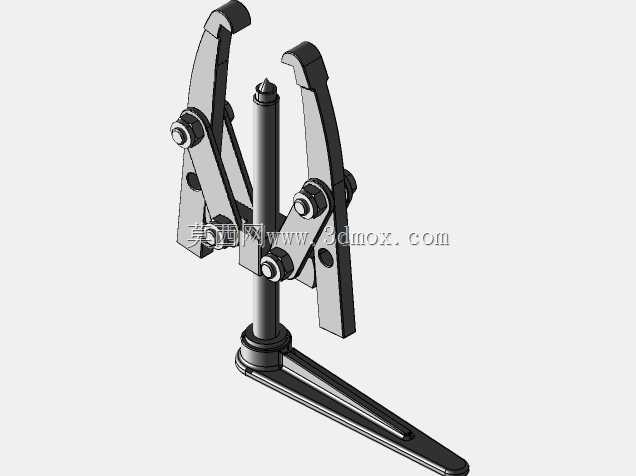

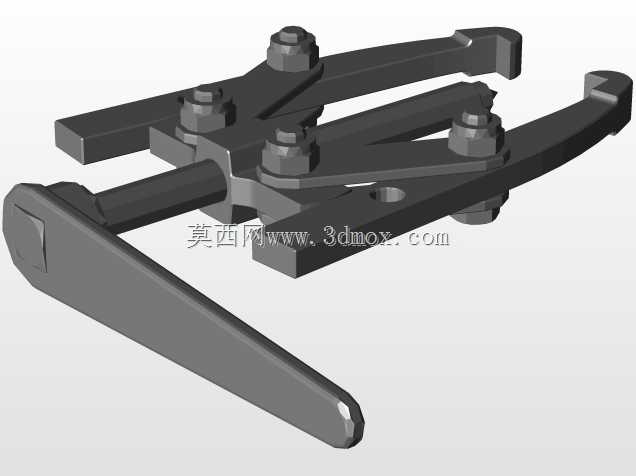

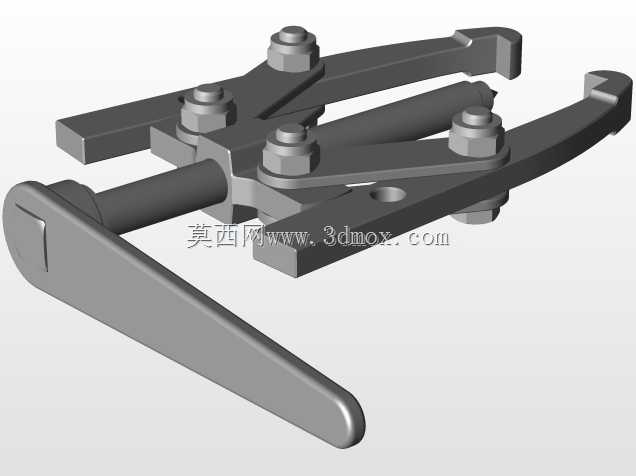

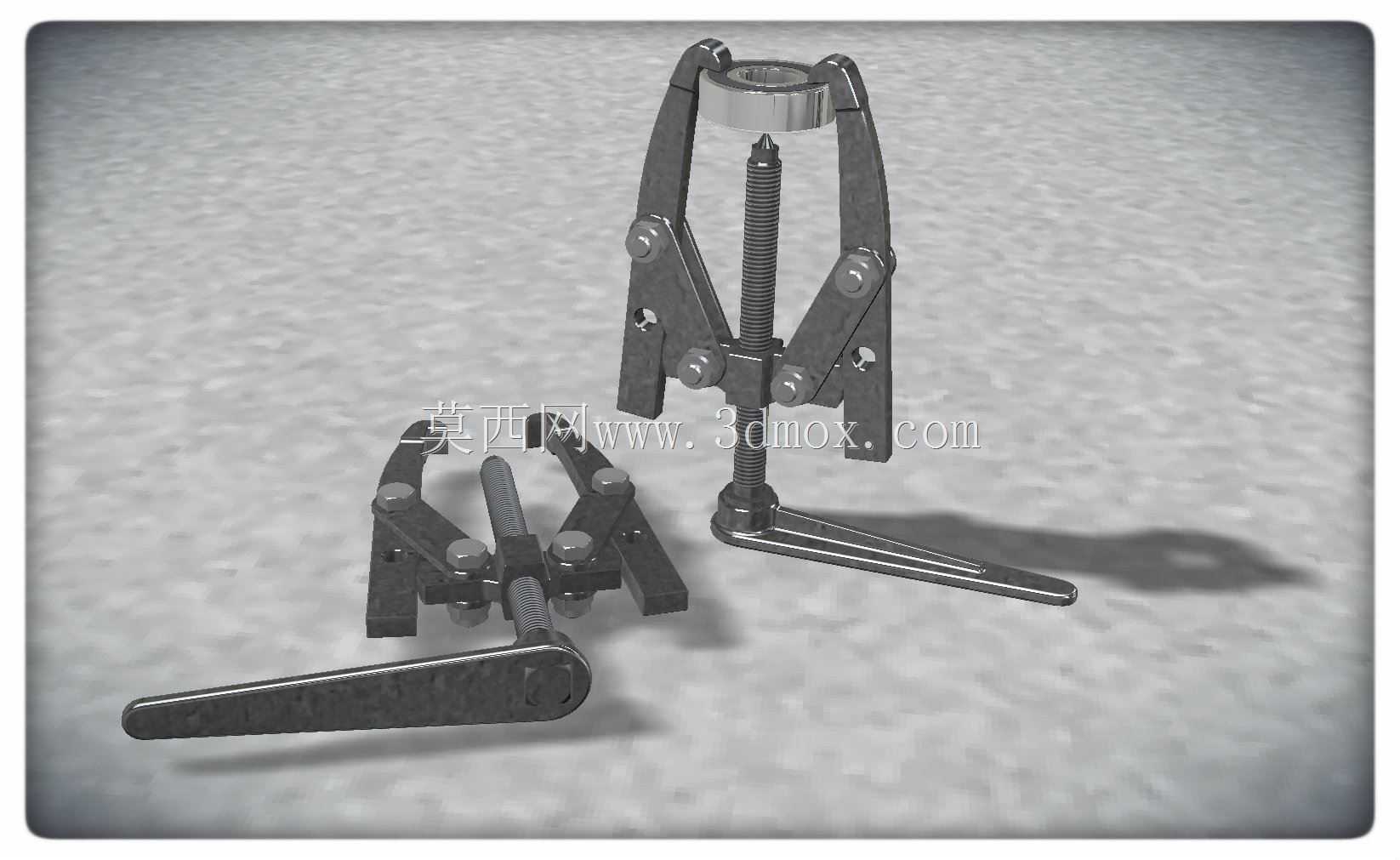

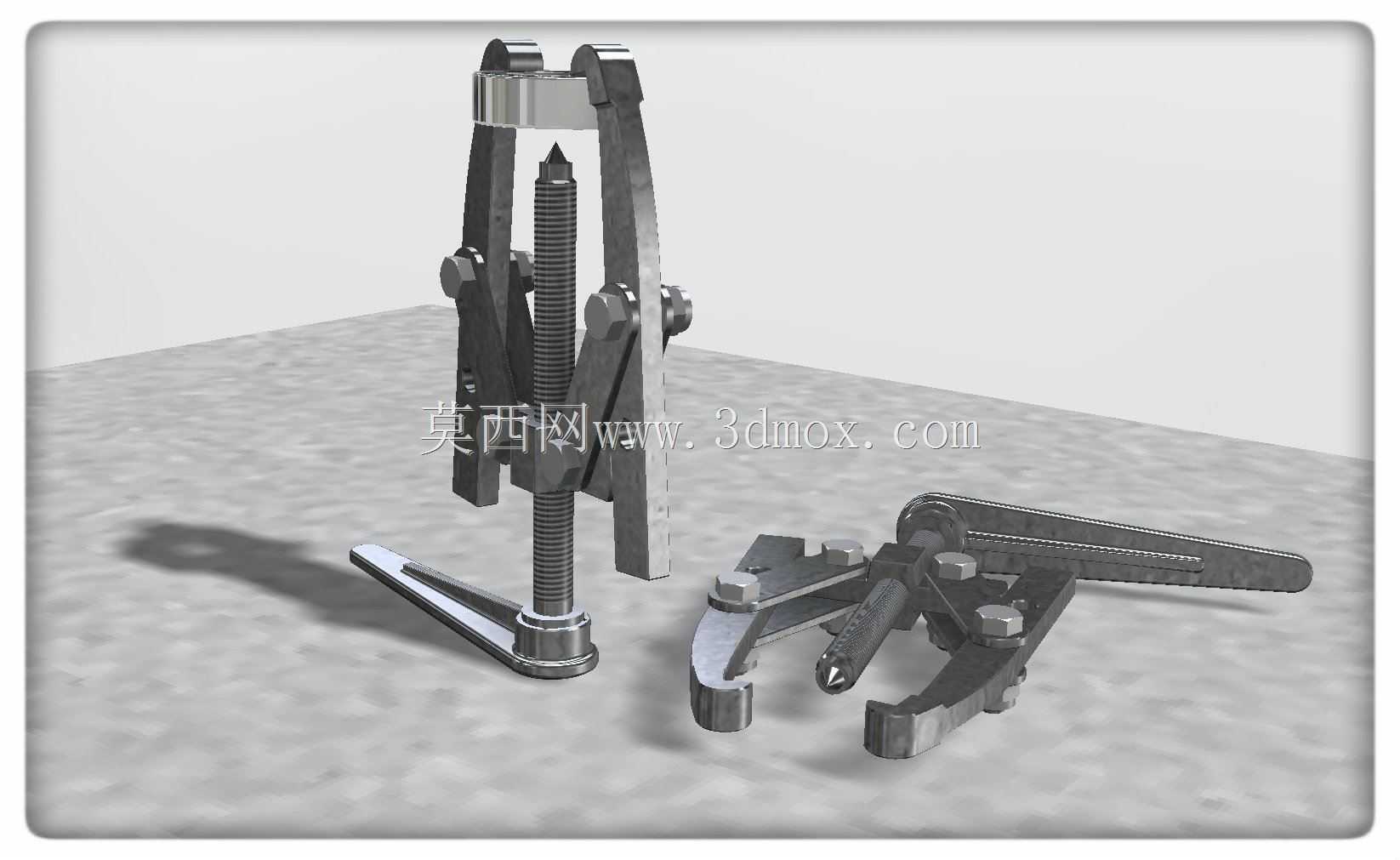

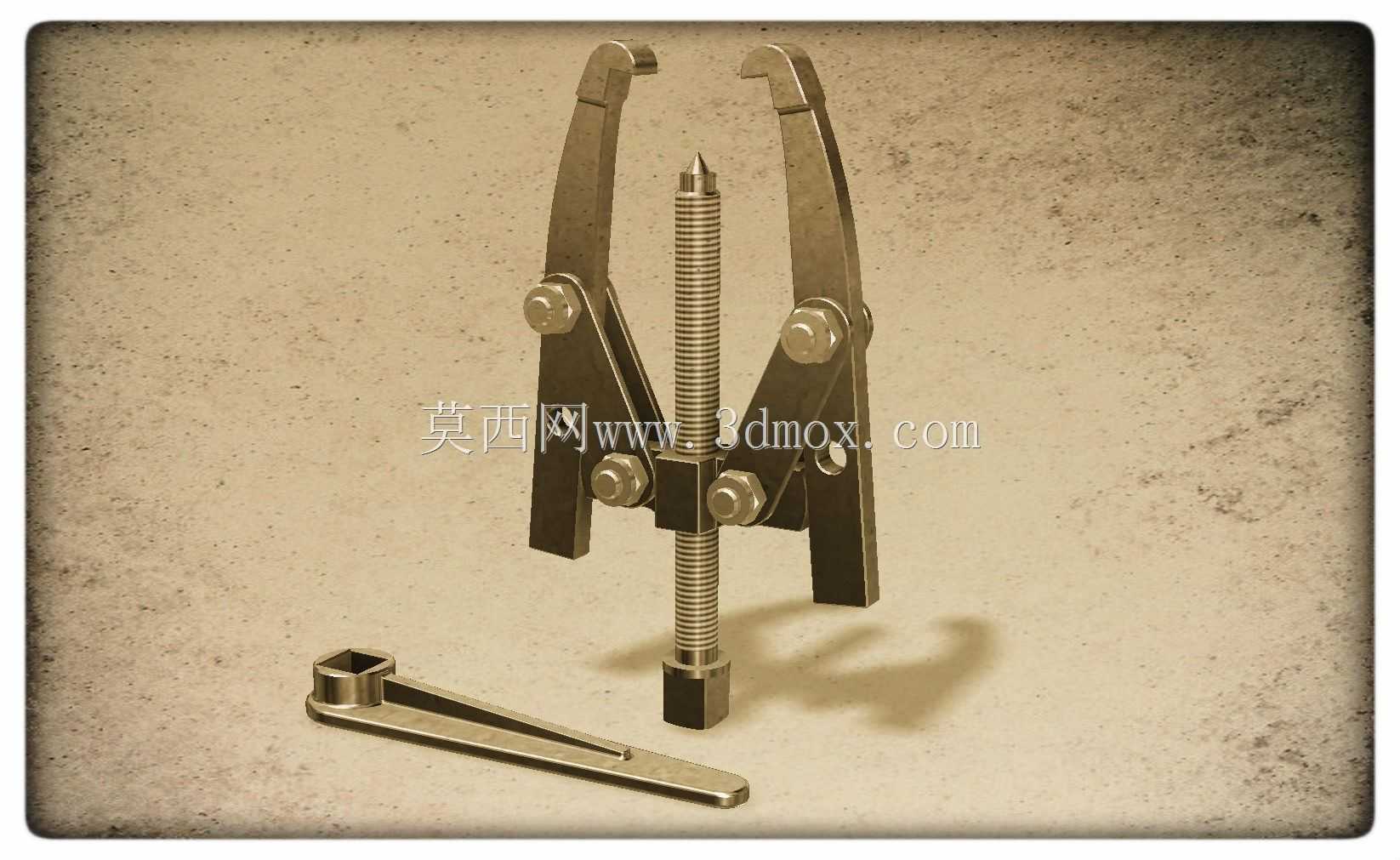

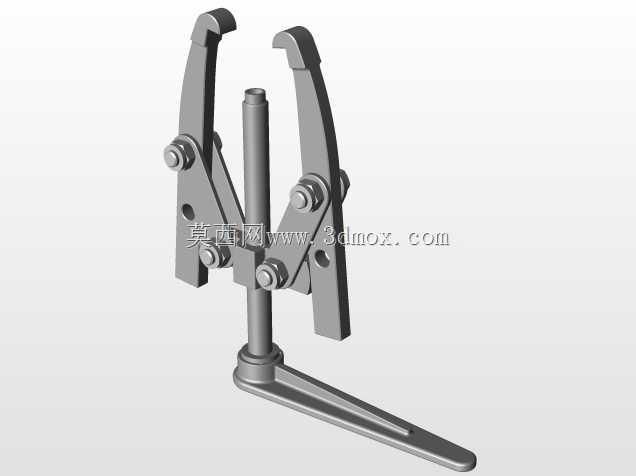

  这套拉拔器采用对称双臂结构设计,核心受力部件为中央传动丝杠,丝杠顶端做了锥形定位头设计,作业时锥形头可直接顶在待拆卸轴件的端面中心孔内,自动完成拉拔器的中心定位,无需额外调整对中,能避免施力过程中出现偏载,防止拉爪滑脱或者轴件受侧向力弯曲。两侧的拉臂通过铰接螺栓与中部滑座连接,拉臂下端的钩爪可根据待拆卸工件的外径尺寸调整开合角度,滑座可沿丝杠轴向滑动,适配不同直径、不同拉拔深度的工件,铰接点的螺栓采用防松设计,承受大拉力时不会出现松脱移位。

  从结构受力逻辑来看,拉拔作业时旋转丝杠尾部的受力方头,丝杠通过梯形螺纹副将旋转运动转化为轴向直线推力,顶紧轴端的同时,反作用力通过滑座传递到两侧拉臂,拉爪勾住待拆卸工件的背面,将轴向拉力均匀作用在工件的整个配合端面,拉力方向与轴件中心线完全重合,不会对配合面产生径向分力,能有效保护轴的配合面与工件的安装基准面。配套的拨杆为扁长型结构,一端带方孔可套入丝杠尾部的方头,力臂长度经过优化,普通成年男性单手施加作用力即可产生数吨的拉拔力,无需额外加接延长杆,避免过载造成结构件变形或者工件崩裂。

  设计过程中重点考量了作业边界与安装适配性,拉臂的开合范围覆盖了常规小型设备中直径20mm到150mm的盘类、套类零件拆卸需求,丝杠的有效行程满足常规过盈配合件的拔出长度要求,无需中途重新调整拉爪位置。所有受力部件均采用合金结构钢锻造后调质处理,螺纹副表面做了淬火硬化处理,反复使用不会出现螺纹滑牙、拉臂塑性变形的问题,拉爪的勾合面做了防滑齿纹处理,拉拔受力较大的工件时也不会出现滑脱。整体结构无多余零散部件,拉臂与滑座、丝杠的连接均为可拆铰接结构,日常维护时仅需在螺纹副与铰接点涂抹少量润滑脂即可,存放时可将拉臂收拢,占用空间仅为展开状态的三分之一,适配工具柜、维修工具箱的常规储物格尺寸。

  在实际选型使用时,需要根据待拆卸工件的过盈量、外径尺寸、拉拔深度匹配对应的拉爪位置,作业前确认锥形顶针完全卡入轴端中心孔,拉爪勾住工件的受力面为完整的实体端面,避免勾在工件的薄弱筋位或者倒角处,防止拉拔过程中工件碎裂。相比三爪拉拔器,双臂结构的拉爪可视性更好,在狭窄的设备安装空间内,操作人员可直接观察到两侧拉爪的勾合状态,调整位置时无需绕工件反复对位,在泵体维修、电机轴承更换、减速机齿轮拆卸这类空间受限的作业场景中适配性更强。整套结构没有复杂的传动组件,故障点极少,即使在粉尘较多、存在少量油污的车间环境中也能正常使用,不会因为杂物卡滞造成机构失效。
