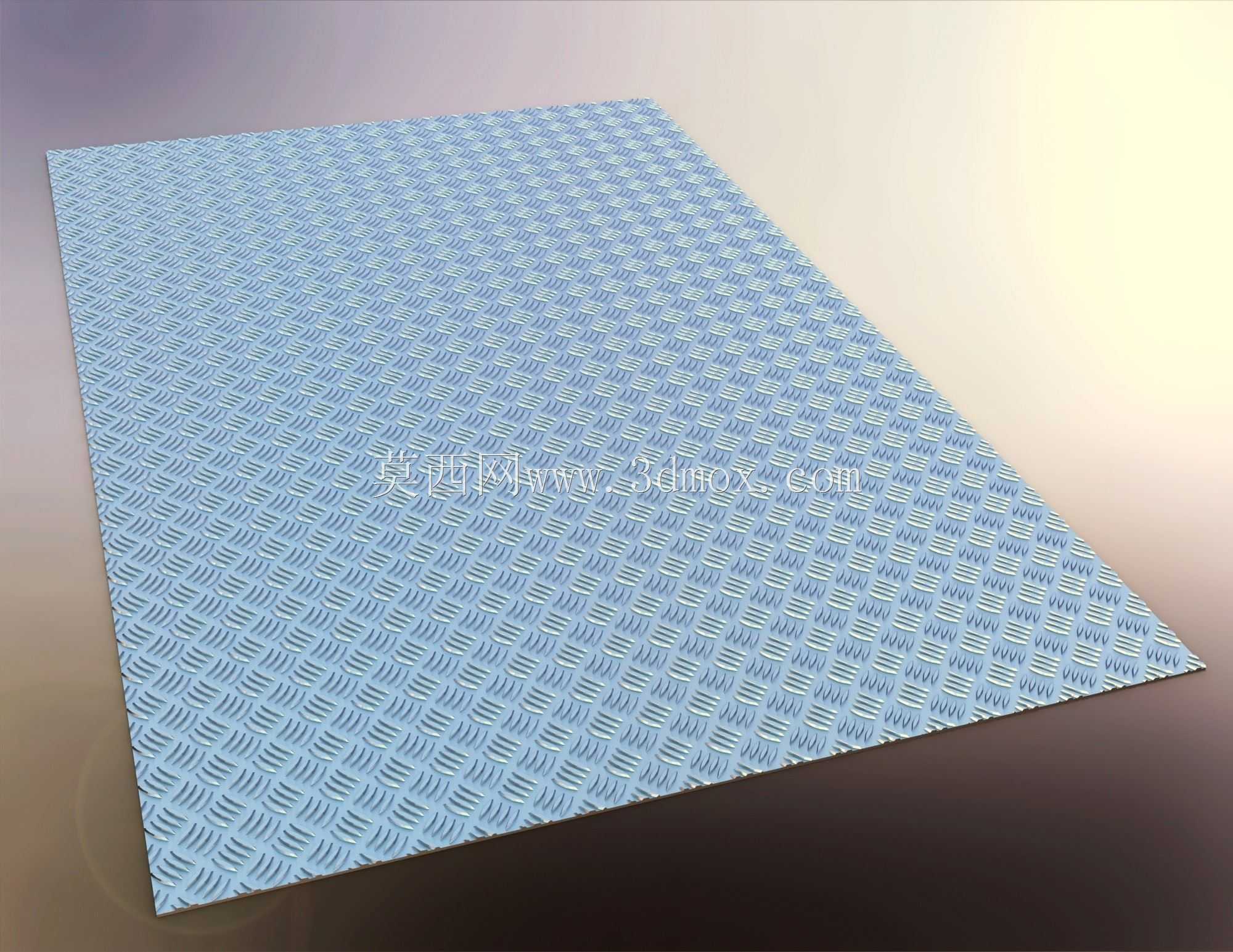

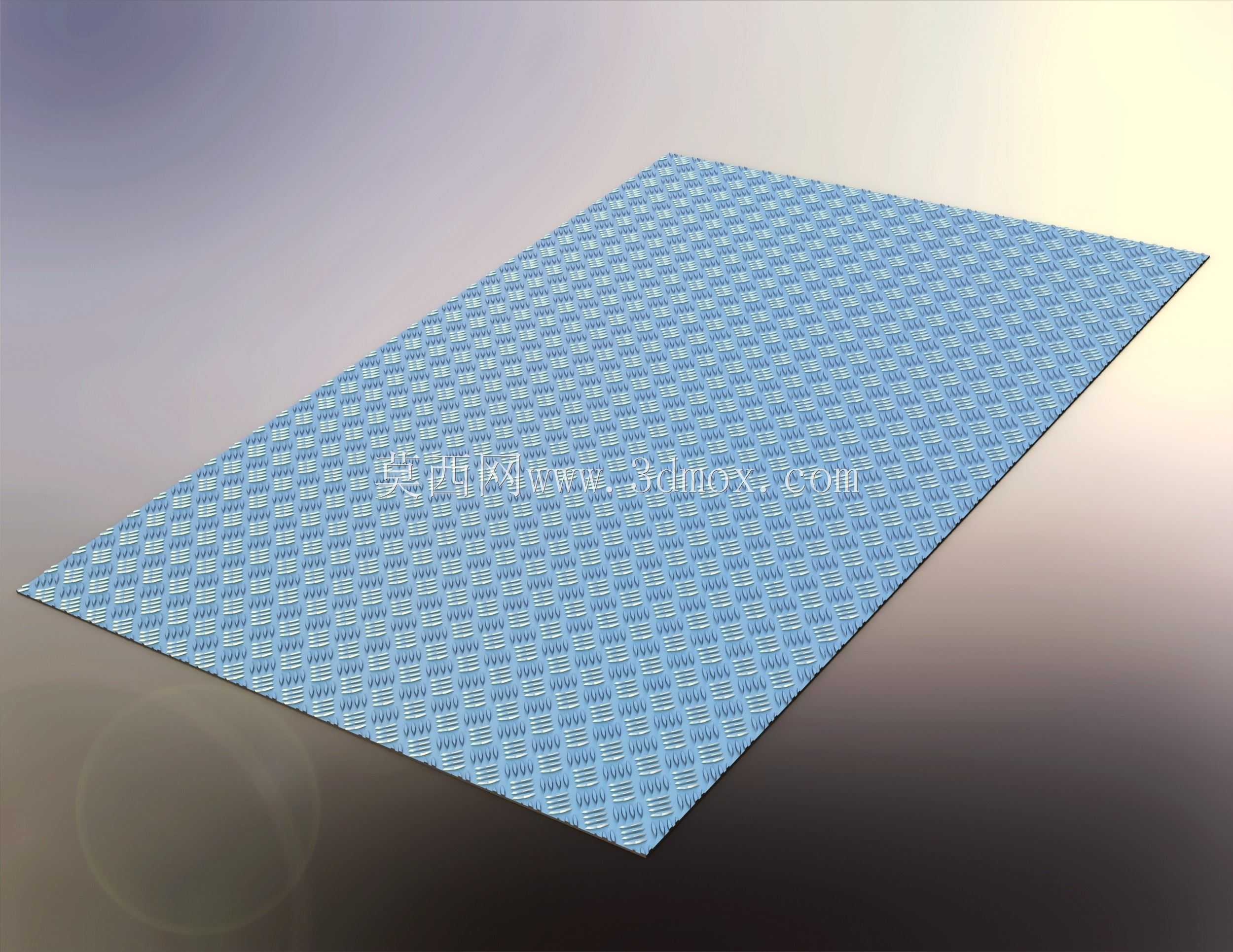

工业防滑压花铝格板三维结构设计

　　在工业生产场景里，这类压花铝格板的应用覆盖范围极广，从车间操作平台的走道铺设，到设备检修通道的踏步搭建，再到户外栈桥、物流装卸区的地面铺装，都能见到这类构件的身影。不同于普通平铝板，铝格板的核心功能首先是防滑，表面连续的菱形凸起纹路，能在接触面形成多向的摩擦力，即便表面沾有切削液、润滑油或者水渍，人员行走、工具推移时也不易打滑，有效降低作业过程中的滑倒风险。其次是镂空的格子结构，能让散落的切屑、洒落的液体直接透过板面落下，不会在行走面积攒杂物，保持通道表面的整洁，同时镂空结构也能降低整体自重，比起同尺寸的实心钢板，铝格板的重量要轻六成以上，安装时不需要额外做重型承重支撑，能大幅降低配套结构的载荷压力。

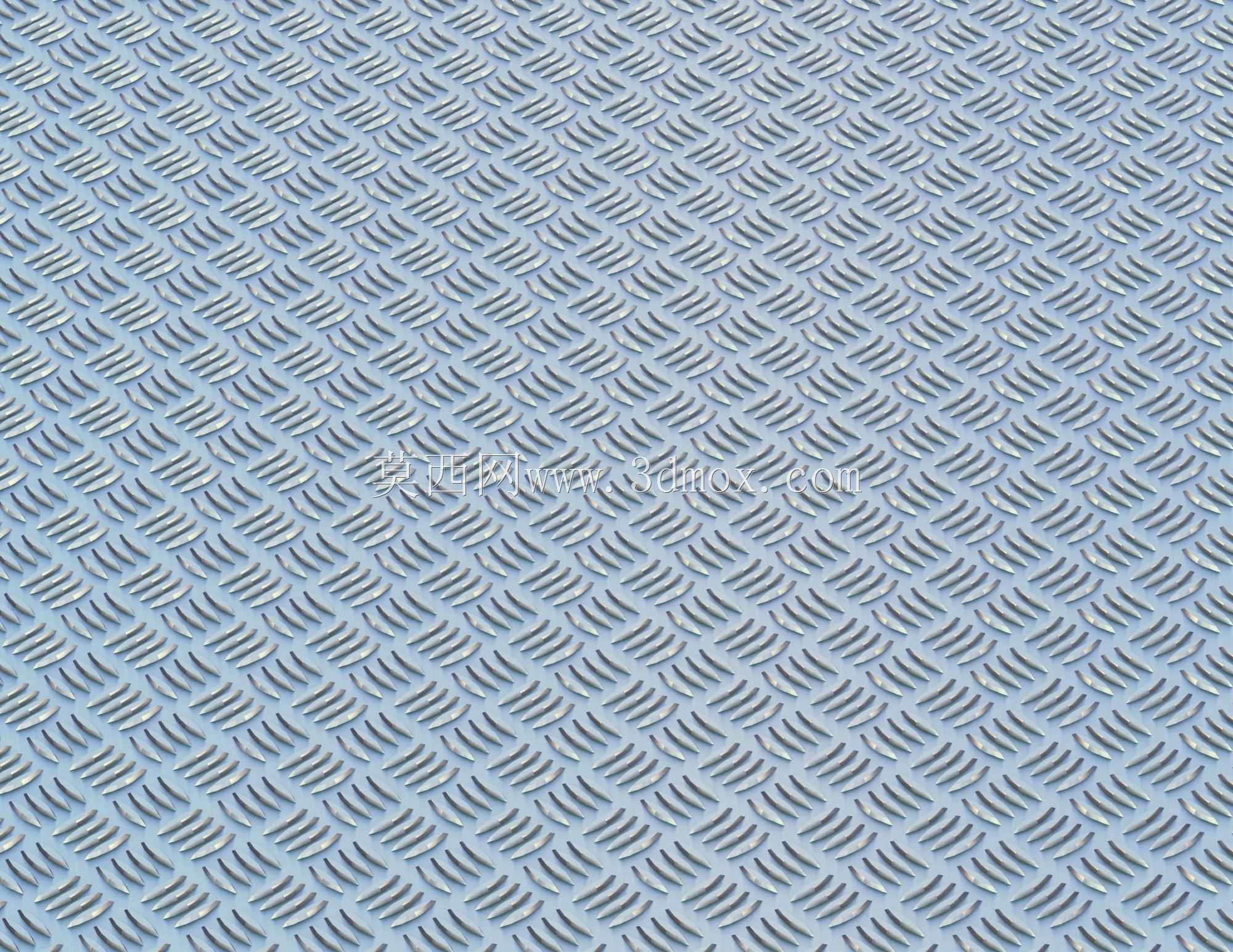

　　从设计思路来看，这类铝格板的纹路排布是经过实际工况验证的，凸起的花纹高度控制在1.2mm到1.5mm之间，既不会因为凸起过高硌伤作业人员的鞋底、影响小推车的平稳推行，也不会因为凸起过浅失去防滑效果。纹路采用连续交错的菱形排布，不管人员行走时是纵向、横向还是斜向迈步，鞋底都能和凸起纹路形成足够的咬合接触，不存在防滑的方向盲区。格子的镂空尺寸控制在30mm见方，这个尺寸既能保证碎屑、液体顺利下落，也不会让常规的作业工具、劳保鞋鞋跟卡入缝隙，避免行走时的绊倒风险。板体的边缘做了折边处理，折边高度根据板的跨度调整，常规1米跨度的板件折边高度在25mm，折边处预留了标准的安装孔位，孔位间距和工业常用的型钢支架安装间距匹配，不需要现场二次打孔就能直接固定。

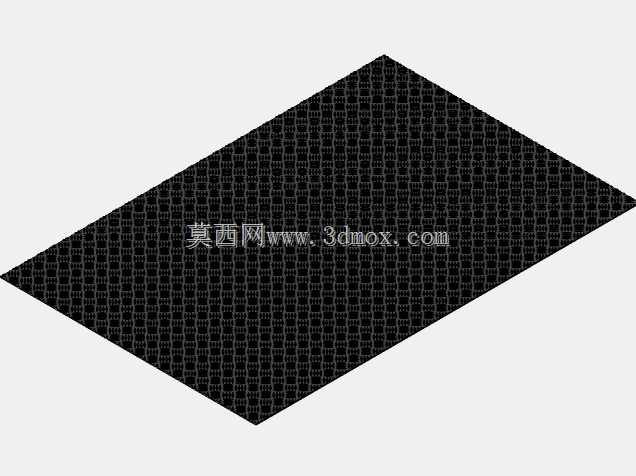

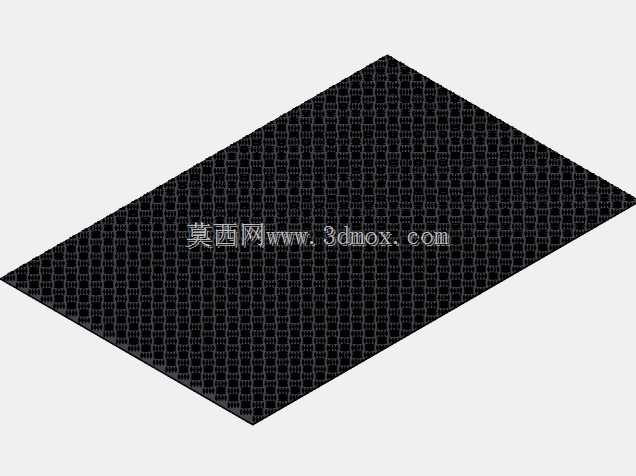

　　在安装边界的设计上，单块铝格板的常规幅面宽度控制在600mm到800mm，长度可以根据通道的实际跨度裁切，板与板拼接的位置预留了2mm的伸缩缝，避免铝型材热胀冷缩导致板面起拱。安装时板件搭在支撑型钢上的搭接长度不小于30mm，固定件采用不锈钢自攻螺丝或者专用卡扣，不需要焊接作业，安装和后期更换都非常便捷。针对不同的使用场景，板厚可以做对应调整，人流密集的主通道选用3mm厚的基板，承重要求更高的叉车通行区域可以选用5mm厚的基板，表面的压花纹路深度也会随板厚做对应调整，保证不同承重等级的板件都能达到一致的防滑效果。另外铝材质本身的抗腐蚀性能，让这类格板也能用在潮湿的化工车间、户外露天作业区域，不需要额外做镀锌、喷漆等防腐处理，长期使用也不会出现锈迹脱落污染作业环境的问题，日常维护只需要定期用高压气枪吹走缝隙里积攒的灰尘即可，维护成本远低于钢制格栅板。在做三维建模的时候，需要重点还原表面压花纹路的连续一致性，以及板边折边、安装孔的位置精度，确保导出的加工图纸能直接用于冲压生产，避免纹路错位、孔位偏差导致安装时无法匹配支架的问题。
