墨盒配套压力释放阀结构三维设计

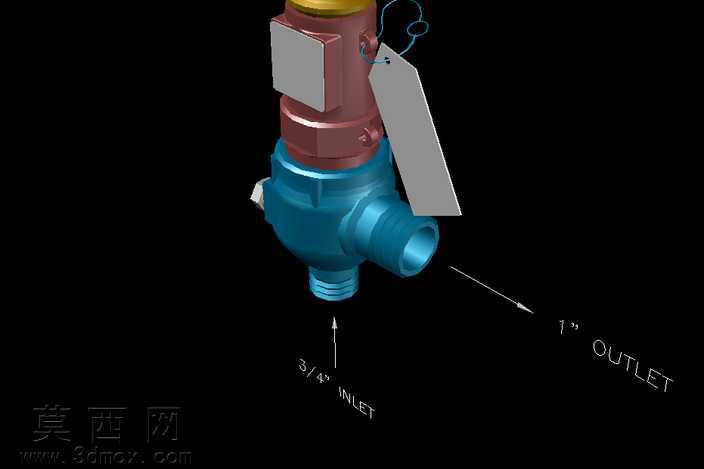

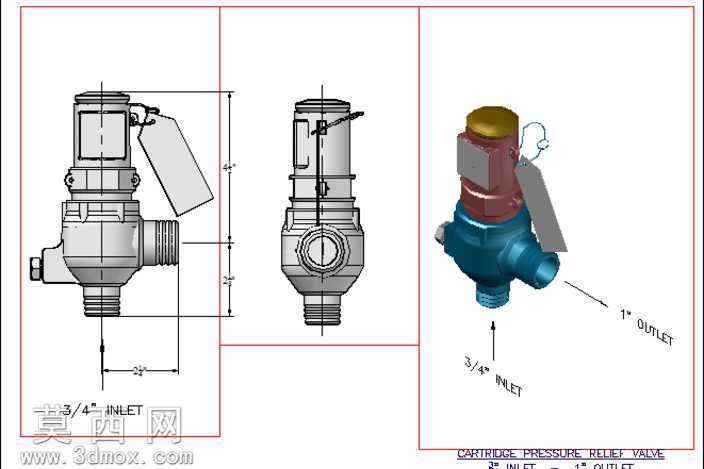

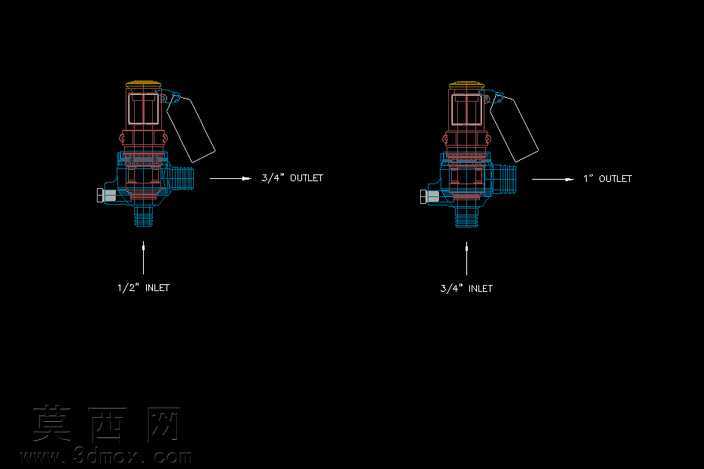

本作品为适配墨盒使用的压力释放阀三维设计，建模阶段采用自底向上的装配建模思路，首先拆分阀的核心组成部件：阀体主体、顶部调压盖帽、侧向外接接头、悬挂吊牌、进出口螺纹接口、内部泄压启闭组件，先逐一完成单个零件的参数化建模，再按照实际装配约束完成整体装配，确保各部件的配合间隙、装配关系完全符合实际阀门的装配逻辑。建模过程中对阀体的异形流道结构做了精准还原，3/4英寸进口与1英寸出口的螺纹特征按照管螺纹标准参数绘制，保证螺纹牙型、螺距、有效螺纹长度的尺寸精度，阀体上的加强筋、定位凸台、侧接端的外六角拧动结构都做了细节刻画，没有做过度的几何简化。材质与渲染阶段，针对不同部件匹配对应材质：阀体主体采用铸钢材质，调整金属粗糙度参数还原铸钢件的哑光金属质感，顶部调压盖帽采用黄铜材质，添加轻微的金属氧化做旧效果提升真实感，悬挂吊牌采用硬质塑料材质，表面添加细微的磨砂纹理，进出口螺纹部位做了轻微的倒角处理，渲染时添加环境光遮蔽效果，清晰展现各部件的结构层次与装配边界。结构设计上，该压力释放阀为角式连接结构，进口与出口呈90度垂直布局，适配墨盒管路的安装空间需求，顶部设置调压结构可调整泄压阈值，侧部预留的锁止结构可在压力校准后锁定调压参数，避免误触改变泄压压力，附带的悬挂吊牌可标注压力参数、校验日期等信息，满足工业使用的标识需求。设计过程中兼顾了两种不同尺寸规格的同系列压力释放阀的结构通用性，核心泄压组件可实现互换，仅调整阀体进出口尺寸与整体高度参数即可适配不同通径的墨盒管路，降低了系列化产品的建模与生产适配成本，整体模型的结构完整性高，可直接用于装配干涉检查、工程图导出、产品渲染展示等场景。
