工业管道阀门站集成布局三维设计作品

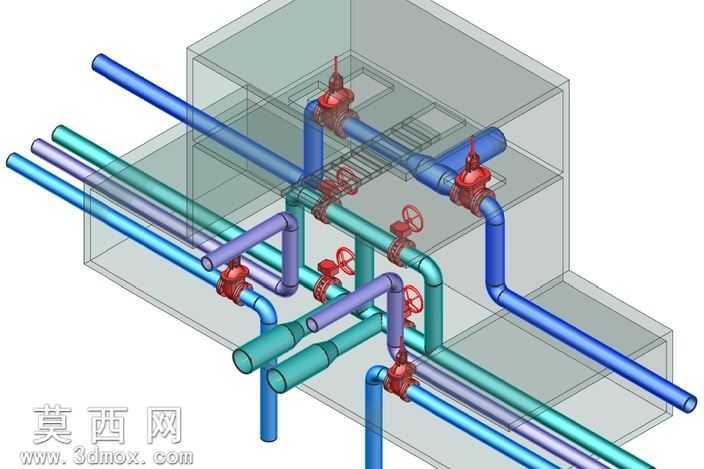

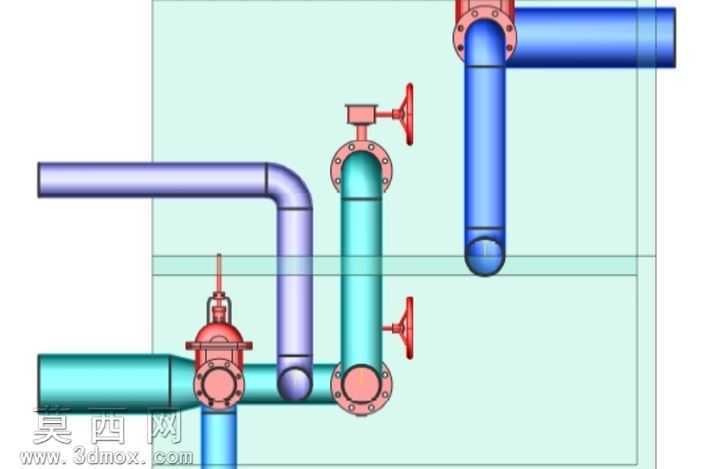

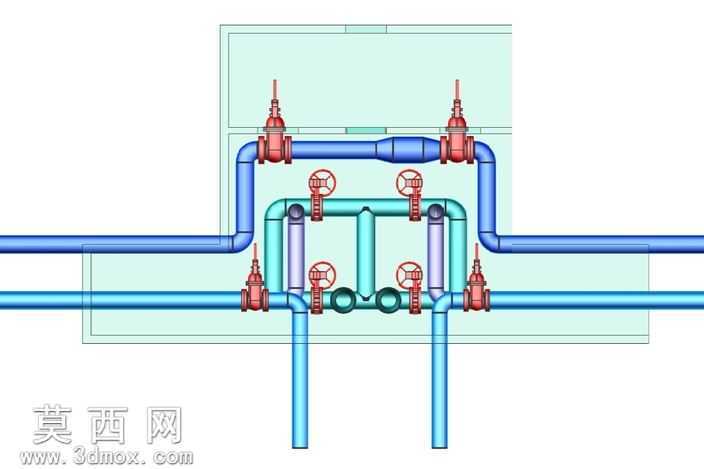

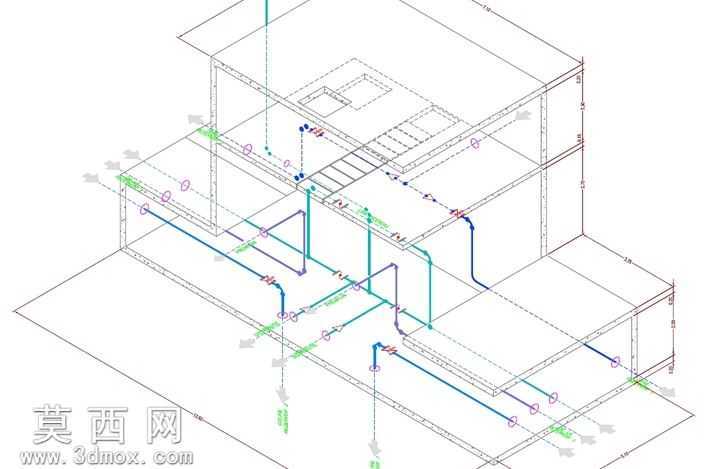

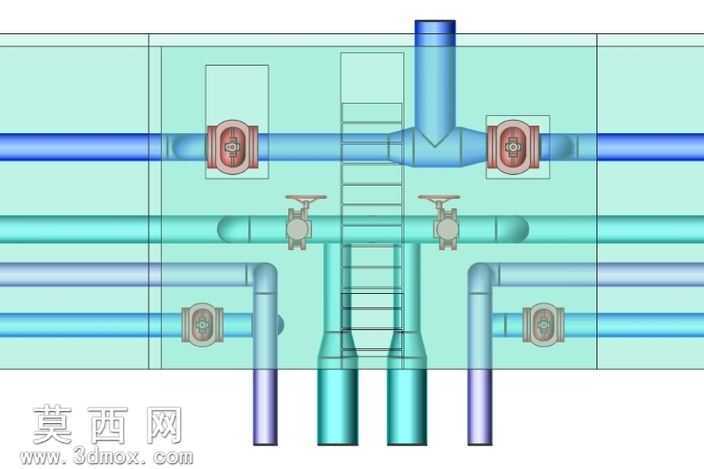

本作品为工业阀门站的三维集成设计模型，采用三维参数化建模方式完成整体搭建，建模过程中严格遵循工业管路设计规范，对不同管径、不同走向的输送管线进行分层排布，清晰区分不同介质的输送路径，避免管路交叉干涉。模型中对每一个阀门构件都做了精细化建模，还原了阀门的手轮、阀体、法兰连接端等细节结构，不同阀门按照管路控制需求布置在对应节点位置，清晰呈现阀门站的流体控制逻辑。渲染阶段采用半透明箱体结构呈现阀门站的围护空间，不同功能的管线采用差异化的色彩材质区分，蓝色、青色、紫色管线分别对应不同介质输送路径，金属阀门采用哑光金属材质还原真实工业质感，管线表面做光滑管材质感处理，整体视觉层次清晰，可直观识别各构件的位置与连接关系。设计过程中充分考虑阀门站的操作维护空间，阀门手轮的操作朝向均预留了足够的操作余量，管线排布遵循横平竖直的工业管路设计原则，转弯处采用标准弯头构件连接，法兰连接位置清晰呈现，还原真实工程中的管路连接工艺。整体结构将多组阀门与多路径管线集成在有限的站房空间内，通过分层排布、立体交叉的布局方式，在满足流体输送、通断控制功能的前提下，最大化压缩站房占用空间，同时保证每一个控制节点都具备良好的可达性，便于后期的运维操作与构件更换。模型完整呈现了阀门站从管线接入、阀组控制到管线输出的全流程结构，可直观展示工业流体输送系统中阀组站的布局逻辑与结构组成，为同类工业阀组站的布局设计提供直观的三维参考。
