手动操纵式曲柄锁紧调节机构三维设计

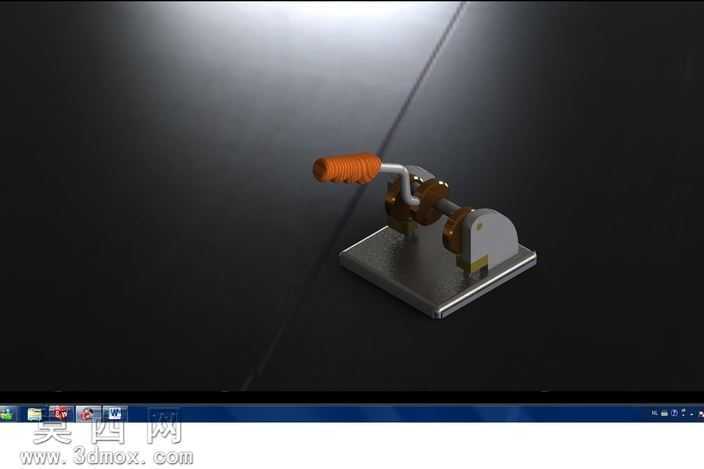

本作品为手动操纵式曲柄锁紧调节机构的三维设计成果，整体建模过程依托三维参数化设计软件完成，建模阶段遵循机械设计的公差配合规范，对每个零件的尺寸参数进行精准约束，确保各部件装配后不存在干涉问题。首先从底座构件开始建模，采用矩形拉伸配合边角倒角的方式构建方正的安装基座，基座表面预留的安装孔位严格按照机械安装标准设定孔距与孔径，保证机构后续可稳定固定在工作台面。手柄部分采用曲面建模方式构建符合人体工学的握持形态，表面添加防滑纹理结构，既还原了实物的握持质感，也在渲染阶段能够呈现出真实的光影漫反射效果。曲柄转轴部分采用回转体建模方式，对轴肩、配合轴段的尺寸进行逐级细化，与铰接支座的配合间隙控制在合理的公差范围内，保证转动过程顺滑无卡滞。锁紧构件部分重点还原了楔形锁紧面的结构特征，建模时对锁紧接触面的角度进行反复校核，确保手柄扳动时可通过曲柄传动带动锁紧件完成可靠的锁止动作，不会出现松脱滑脱的问题。材质设置阶段，针对不同部件的物理属性分配对应材质：底座与金属支座部分采用磨砂金属材质，调整金属粗糙度参数模拟铸铁件的哑光质感，边缘处添加轻微的磨损痕迹提升真实感；手柄部分采用橙色硬质橡塑材质，调整材质的高光与漫反射参数，还原橡塑材质的半哑光触感；转轴与铰接销轴部分采用亮面镀铬金属材质，提升金属部件的质感层次。渲染阶段采用三点布光方案，主光源从侧上方投射形成清晰的结构阴影，辅助光源补全暗部细节避免结构死黑，环境光采用低饱和度的灰度环境，突出机构本身的结构特征，背景选用深灰色哑光平面，让金属与橡塑材质的色彩对比更加鲜明。设计思路上，该机构聚焦手动操作的便捷性与锁紧的可靠性，整体结构紧凑无冗余部件，所有传动路径短且直接，操作时仅需扳动手柄即可完成锁紧与释放动作，可广泛应用于需要快速定位锁紧的工装夹具、小型操作台调节等场景，建模过程中对每个活动部件的运动行程进行了模拟验证，确保扳动手柄的全程各部件运动顺畅，无结构碰撞与行程超限问题，最终渲染效果完整还原了机构的真实装配形态与材质质感，清晰展现了各部件的装配关系与工作原理。
