双导轨汽车门窗导轨自动铆钉机设备

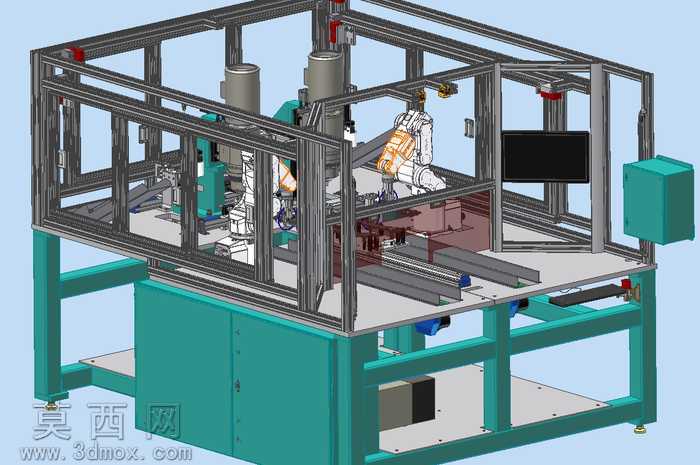

本模型为面向汽车行业门窗Guide-Rail总成生产打造的双导轨铆钉机三维设计成果，整体采用自顶向下的参数化建模思路完成全结构搭建，建模过程中严格遵循机械设计装配规范，对每一处配合结构都做了干涉校验，确保各运动部件在模拟运行过程中无碰撞、无卡滞。模型外观渲染采用写实工业风格，设备底部机架赋予青绿色哑光金属漆材质，表面做了细微的磨砂颗粒质感处理，还原真实工业设备的漆面效果；上部安全防护框架采用工业铝型材材质，赋予银灰色金属质感并添加轻微的环境反射效果，透明防护门板采用半透明聚碳酸酯材质，调整了合适的透明度与折射参数，既能够清晰展示内部结构，又还原了安全护罩的真实视觉特性；内部集成的工业机器人本体采用白橙配色的工业机器人专用材质，各关节轴的分色清晰，铆接执行端的拉铆枪部件做了精细化建模，金属枪身赋予高反光金属材质，气管、线缆部分采用柔性件建模方式还原自然的弯曲走线形态，设备侧边的电气控制柜做了散热格栅、柜门把手等细节结构，操作工位的显示屏采用黑色边框搭配熄屏状态的玻璃材质，底部脚轮、可调支撑脚都做了细节还原，机架底部的接屑盘、内部的管线拖链、传感器安装位等细小结构都完整呈现。结构设计上，设备采用双导轨输送布局，待铆接的门窗导轨工件可通过双导轨实现精准上料定位，双工位布局能够有效缩短上下料等待时长，提升铆接加工节拍；上部框架式安全护罩全包围作业区域，配合安全门联锁结构能够避免铆接作业过程中人员误入危险区域，内部搭载的多轴工业机器人可携带拉铆枪完成多角度、多位置的铆接作业，相比传统人工铆接能够大幅提升铆接位置精度与一致性，设备底部的柜式机架集成了电气控制元件、气动系统组件的安装空间，整体结构紧凑，人机操作工位设置在护罩开口侧，方便操作人员完成上下料、参数调试、设备状态监控等操作。设计过程中充分考虑了汽车零部件生产的高节拍、高精度要求，对铆接工位的定位夹具做了适配性设计，可兼容对应规格门窗导轨的装夹定位，铆接过程中机器人可根据预设路径自动完成铆钉拾取、对位、压铆、退钉全流程动作，双导轨的输送结构可实现交替上料，让机器人铆接动作与人工上下料动作并行开展，最大化提升设备稼动率，整体建模过程中对所有标准件都采用了可复用的标准件模型库调用，非标准结构件都保留了完整的建模特征树，方便后续根据实际生产需求做参数调整与结构优化。
