直径59毫米圆角R6工业滑轮组件结构

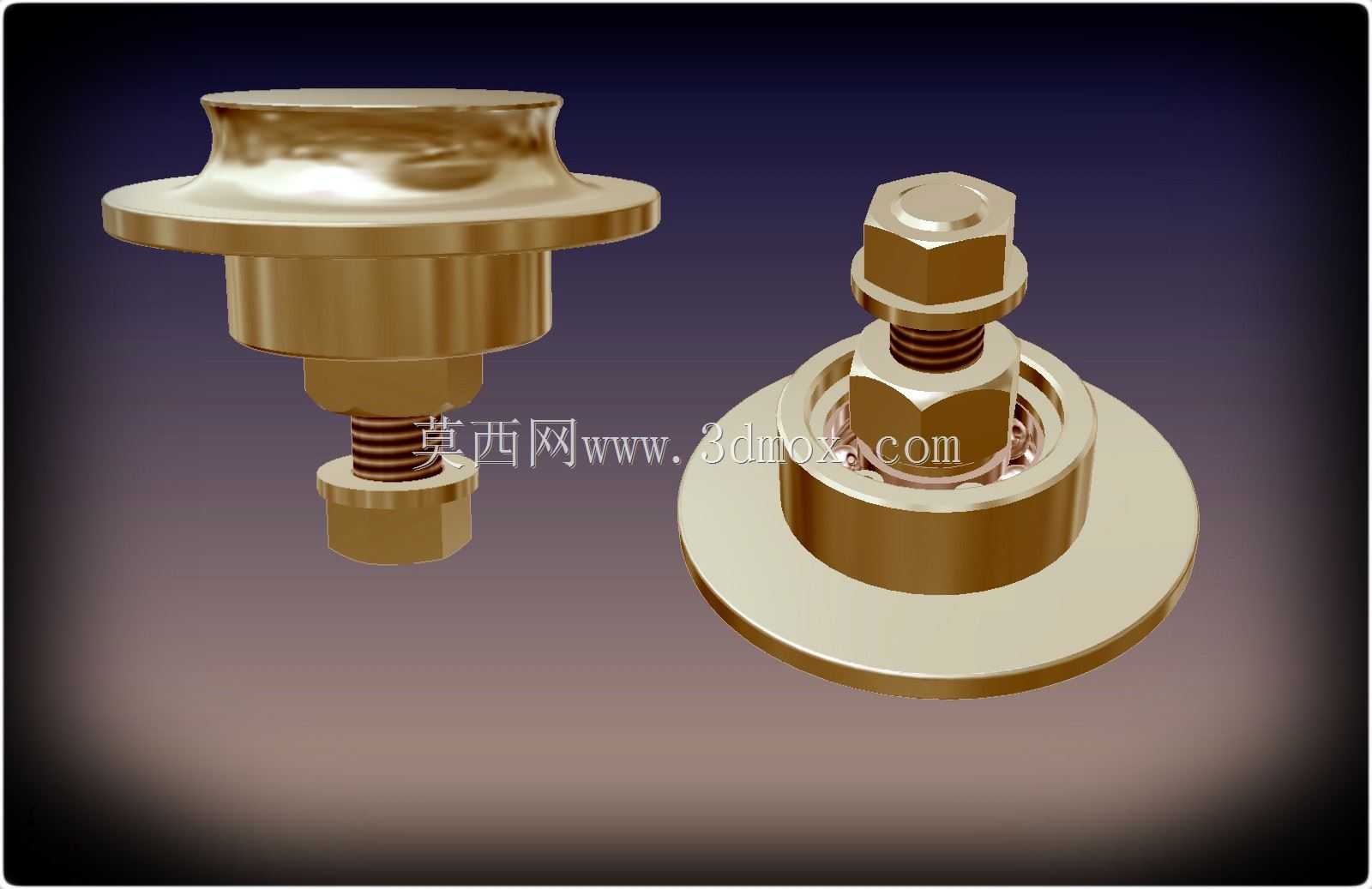

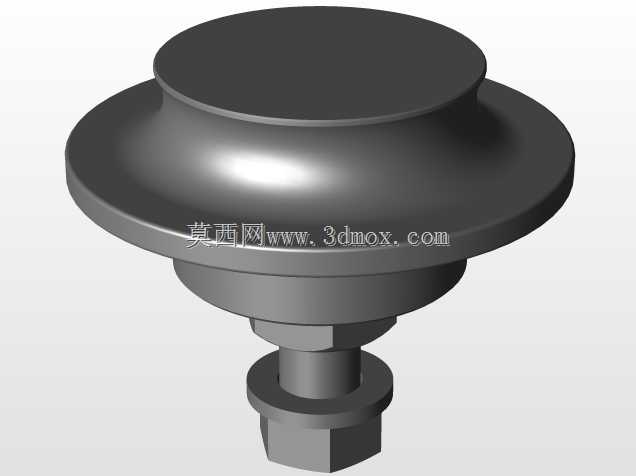

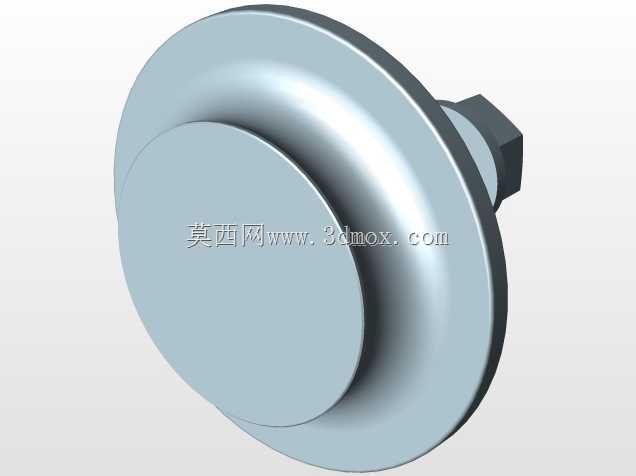

　　在轻工输送线、小型起重辅助装置、自动化物料移载工位这类场景里，这类带集成轴承结构的滑轮是很常见的受力传动件，日常选型时很多工程师容易忽略轮体圆角参数对绳索、皮带磨损的影响，这款滑轮在轮缘处做了R6毫米的圆角过渡，就是针对软质牵引件的磨损问题做的细节优化。从结构拆分来看，整个组件没有多余的冗余零件，轮体本身采用带法兰边的盘式结构，直径控制在59毫米，这个尺寸刚好适配宽度15-20毫米的扁平传动带或者直径8毫米以内的钢丝绳、尼龙牵引绳，法兰边的高度做了3毫米的限位设计，能避免运行过程中牵引件从轮槽脱出，不需要额外加装防脱挡片，减少装配时的零件数量。轮体中心直接集成了轴承安装位，配套的深沟球轴承直接压装在轮体内孔，

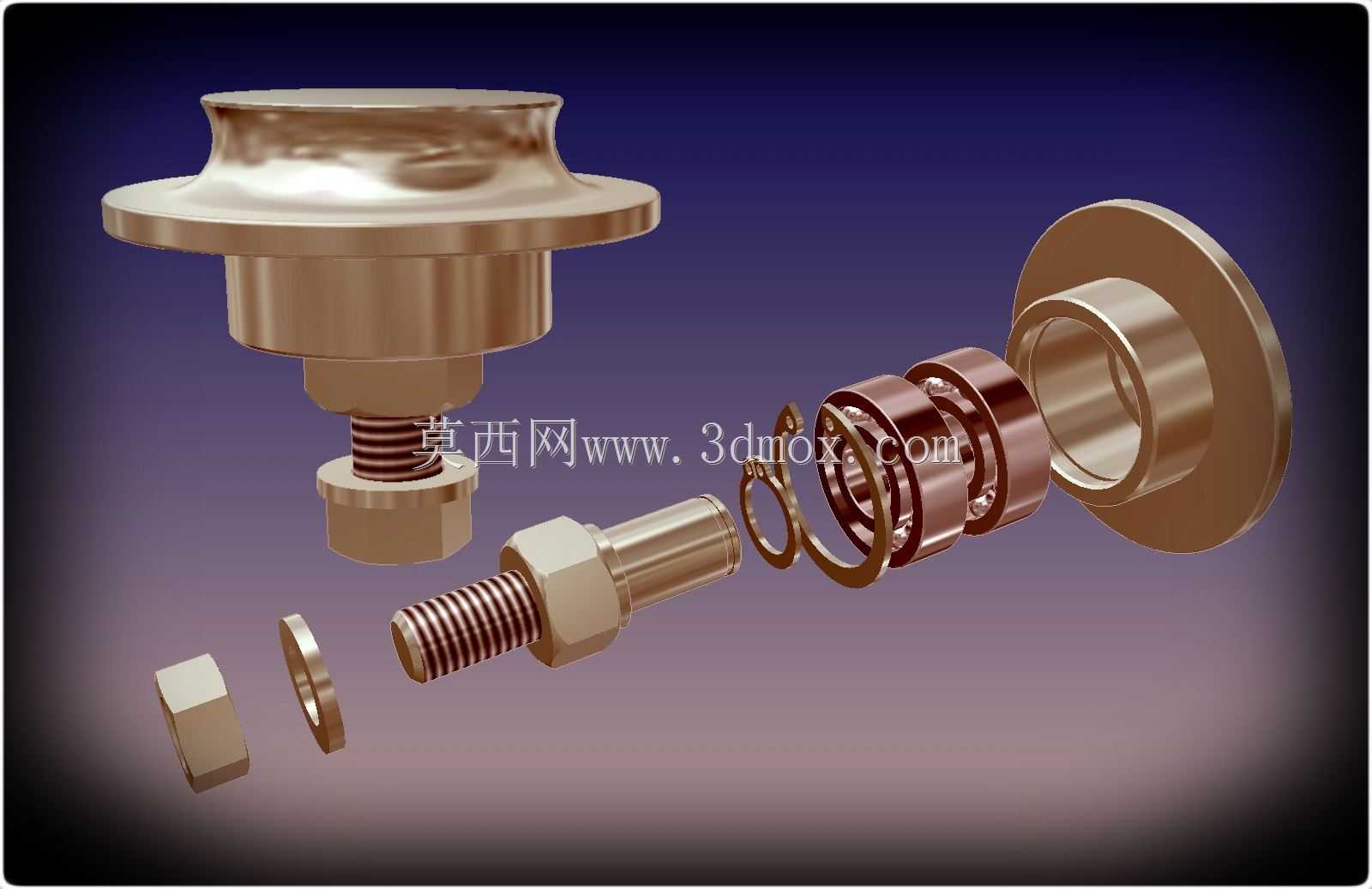

　　靠孔用弹性挡圈做轴向限位，不需要额外加工轴承端盖，整个转动副的轴向尺寸能压缩到22毫米以内，对安装空间局促的紧凑型设备非常友好。配套的安装轴采用台阶式结构，一端带外六角限位头，穿过轮体轴承内孔后，另一端用六角螺母锁紧，轴和安装基座的配合段做了光轴公差设计，装配时直接插入基座的预制安装孔，靠螺母锁紧就能完成固定，不需要额外做轴肩定位或者键连接，拆装维护的时候只用普通开口扳手就能完成操作，不需要专用工装。设计这类滑轮的时候，首先要考虑的是轮体的受力变形量，59毫米的轮体直径下，轮缘壁厚做了4毫米，在承受150公斤径向载荷的时候，轮缘的径向变形量能控制在0.02毫米以内，不会因为变形导致轴承内圈和外圈出现偏载，延长轴承的使用寿命。

　　轮缘的R6圆角不是随意设定的参数，是匹配常用牵引件的弯曲半径来的，比如直径8毫米的钢丝绳，最小弯曲半径要求是绳径的6倍，R6的圆角刚好能让绳索和轮缘的接触面积最大化，避免局部应力集中割伤绳索纤维，对于PVC材质的扁平传动带，这个圆角也能避免带体边缘被直角棱边刮磨起毛，延长传动带的更换周期。从安装边界来看，整个组件装配完成后，最大外径就是轮体的59毫米，安装轴的总长度控制在48毫米，其中伸出安装基座的锁紧段长度是10毫米，也就是说基座的安装板厚度只要在2-8毫米范围内，都能通过螺母锁紧固定，不需要额外调整轴的长度，适配性很强。实际应用中，这类滑轮不光能用在水平输送的导向工位，也能在垂直提升的轻载工位做导向轮使用，

　　因为轴承是内置在轮体内部的，日常运行时不容易积灰，在有少量粉尘的生产车间里，不需要频繁加注润滑脂，维护周期能比外置轴承座的滑轮长两倍以上。很多新手工程师在设计这类滑轮的时候，容易把轮槽的角度做的太陡，或者忽略圆角过渡，导致牵引件磨损快、运行噪音大，这款结构把轮槽的工作面和圆角做了连续的曲面过渡，牵引件在轮面滑动或者滚动的时候，不会出现台阶式的磕碰，运行时的噪音能控制在40分贝以内，适合用在对噪音有要求的办公类自动化设备、小型仓储移载装置上。另外整个组件的所有零件都采用常见的标准件配合，轴承是标准6000系列深沟球轴承，挡圈是标准孔用挡圈，安装轴和螺母都是标准紧固件规格，加工的时候不需要定制特殊刀具，普通数控车床就能完成轮体的加工，加工成本比定制特殊结构的滑轮低30%左右，批量生产的时候经济性很好。在做三维建模的时候，这个结构的配合公差需要特别注意，轮体和轴承外圈的配合采用基轴制的过渡配合，压装的时候不会出现外圈打滑的问题，轴承内圈和安装轴的配合采用间隙配合，方便拆装更换，同时又不会因为间隙过大导致转动时出现径向窜动。轮体的材质如果采用45号钢调质处理，表面做发黑防锈，就能满足大多数工业场景的使用要求，如果是用在有腐蚀的环境里，也可以换成304不锈钢材质，结构不需要做任何改动，直接替换材料就能适配不同的使用环境。
