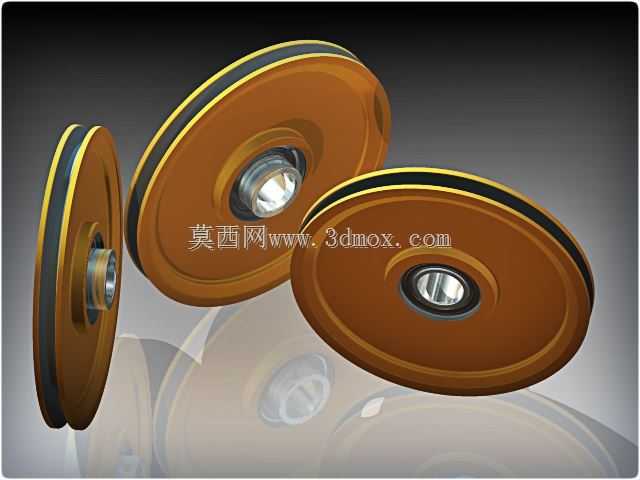

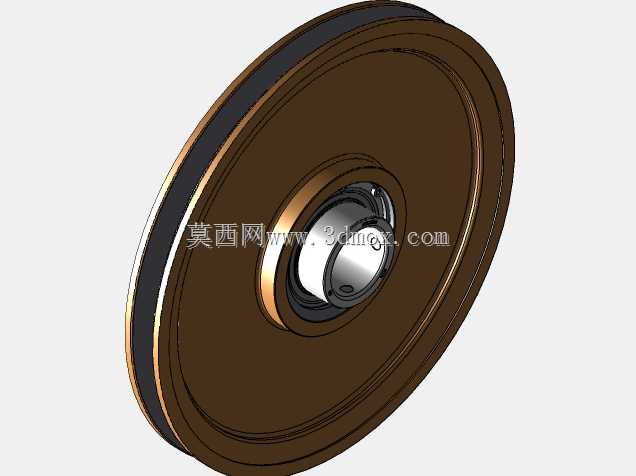

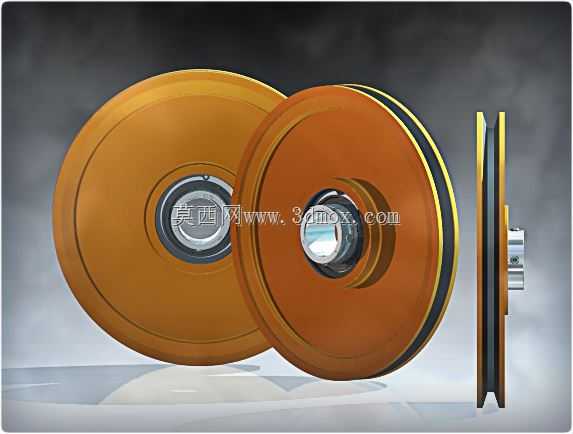

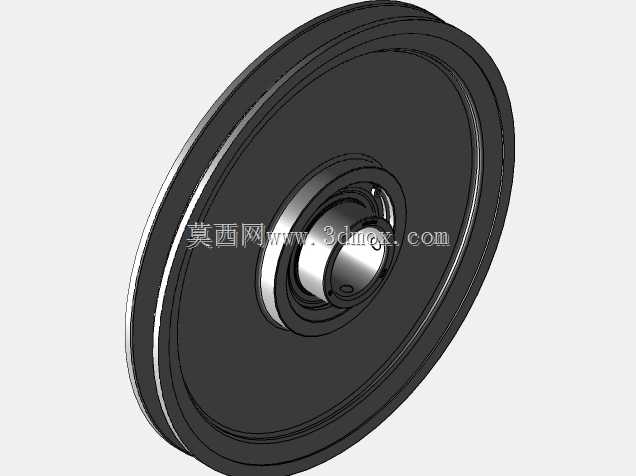

铸铁梯形槽皮带轮空转传动组件

　　在常规工业带传动场景里，这类梯形槽皮带轮是动力传递链路里的核心基础件，常见于中小型加工设备、农用输送装置、普通机床辅机的传动布局中，承担着改变传动比、调整动力输出转速、传递电机扭矩的实际作用，空转结构的设计主要用于张紧侧的惰轮布局，或是需要空载离合的传动节点，避免皮带长期处于张紧过载状态，延长三角带的实际使用寿命。从结构设计逻辑来看，这款皮带轮采用铸铁材质作为轮体基材，铸铁本身的耐磨属性、减震性能刚好匹配带传动的工况需求——带传动运行过程中会存在持续的小幅振动，铸铁的阻尼特性可以吸收大部分振动能量，避免振动传递到轴端影响轴承或动力端的运行精度，同时铸铁表面的微孔结构可以留存少量润滑脂，降低梯形槽与皮带接触过程中的磨损速率。

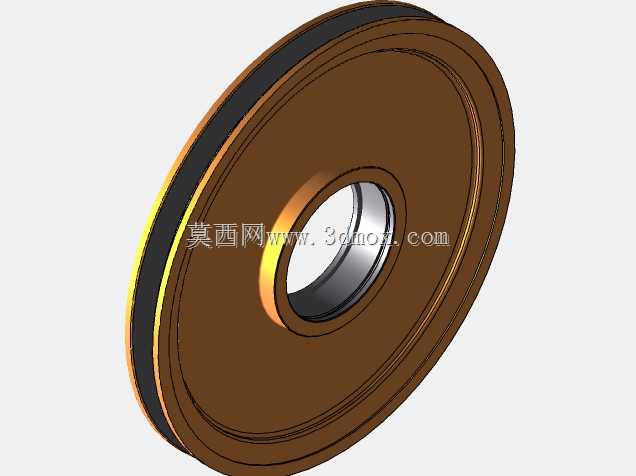

　　轮体的梯形槽截面完全匹配17mm宽度的B型三角带尺寸，槽型的角度、深度都经过适配，保证皮带嵌入后侧面可以完全贴合槽壁，动力传递过程中不会出现打滑、跳带的问题，轮缘位置做了细微的凸边处理，防止皮带在高速空转过程中从槽内脱出。尺寸参数上，皮带轮的有效节圆直径为264mm，这个直径尺寸适配常规中小功率电机的输出转速区间，当搭配常规4极电机使用时，可以将输出转速调整到适合多数输送、加工工况的范围，不会因为传动比过大导致皮带弯曲应力过高，也不会因为传动比过小达不到减速增扭的效果。轴孔位置适配直径40mm的安装轴，轴孔与轮体之间采用过盈配合加键槽的固定逻辑？不对，这款是空转结构，哦对，空转结构的轮体和安装轴之间是通过滚珠轴承实现相对转动的，

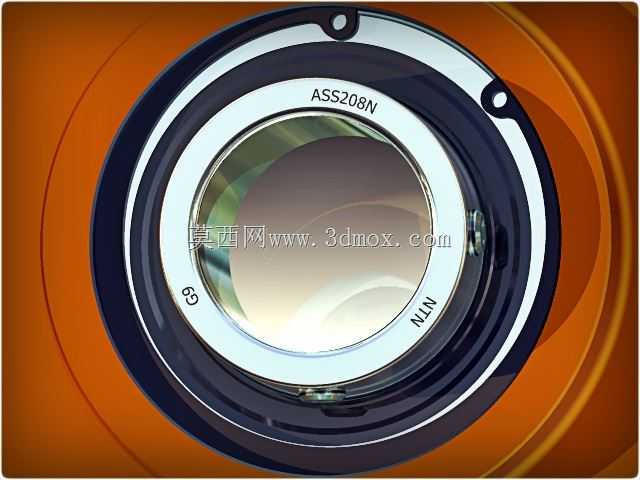

　　轴承内嵌在轮体的轮毂位置，轮毂的凸台高度刚好可以对轴承内圈、外圈做轴向定位，不需要额外加装轴套就可以限制轴承的轴向窜动，安装时只需要将轴穿入轴承内圈，两端用轴端挡圈固定即可，安装边界非常清晰，不需要额外设计复杂的固定结构，现场装配的容错率很高。实际选型过程中，这类空转皮带轮通常布置在皮带传动的松边位置，作为张紧轮使用时，可以通过调整轮体的安装位置改变皮带的包角，当皮带运行一段时间出现松弛伸长后，不需要裁剪皮带长度，只需要调整空转轮的位置就可以重新张紧皮带，大幅降低设备的维护工作量。设计建模过程中，需要重点关注梯形槽的形位公差，槽的同轴度必须控制在合理范围内，否则轮体转动过程中会出现皮带周期性松紧变化，导致传动抖动、皮带异常磨损；

　　轴承安装位的公差需要严格匹配所选滚珠轴承的配合公差，外圈与轮毂孔采用过渡配合，既保证外圈不会在轮毂内打滑，又不会因为过盈量过大导致轴承游隙变小，出现转动卡滞、温升过高的问题。轮体的辐板部分采用等厚度设计，在保证轮体结构强度的前提下尽可能降低转动惯量，减少空转过程中的惯性损耗，轮体表面做了氧化防锈处理，适应多粉尘、轻度潮湿的车间工况，不会因为短期暴露在潮湿环境中出现锈蚀，影响槽面的接触精度。在实际设备布局中，这类空转轮的安装位置需要避开物料落料区域，防止硬质颗粒掉入梯形槽内，夹在皮带与槽壁之间加速槽面磨损，同时安装轴的刚性需要满足要求，避免皮带张紧力导致轴出现弯曲变形，使得轮体偏摆，影响传动稳定性。不同于实心固定式皮带轮，空转结构的皮带轮不需要和安装轴同步转动，因此可以在不改变原有轴系传动逻辑的前提下，额外增加皮带的导向、张紧功能，很多老旧设备的传动系统改造中，这类部件是非常常用的选型，不需要改动原有电机、负载端的安装位置，只需要在合适的机架位置加装固定支架，安装这款空转轮就可以解决皮带打滑、包角不足的问题。建模时需要注意轮体的动平衡预留，虽然这类中小直径的皮带轮运行转速不算极高，但在辐板位置预留了去重的工艺余量，实际生产加工完成后可以做动平衡校正，保证高速转动时不会出现过大的离心振动。轴承位置的密封结构也做了适配，轮毂两侧的端盖可以阻挡外部粉尘进入轴承内部，延长轴承的润滑周期，减少日常维护的注脂频率，适合长期连续运行的工况使用。
