瓷砖平整度垂直度检测专用测量台架

　　在建筑陶瓷生产的成品终检环节，针对600x300规格瓷砖的形位公差检测，一直是质检工位容易出现效率瓶颈的工序，传统靠平尺配合塞尺的人工检测方式，不仅单块检测耗时久，不同质检人员的读数偏差也容易导致判定标准不统一，这款专用测量台就是针对该场景开发的工位级检测工装。从结构设计逻辑来看，台架主体采用矩形框式焊接钢结构作为承载基础，框架的支撑腿分布在四个角点位置，每个支撑腿底部都配置了可调式调平脚座，安装时可以通过调整脚座的伸出高度，快速将整个台架的基准平面校准到水平状态，避免安装基面的不平整带来的系统检测误差，台架整体的安装边界需要预留至少800x500mm的工位空间，台架自身的工作面高度设置在850mm左右，

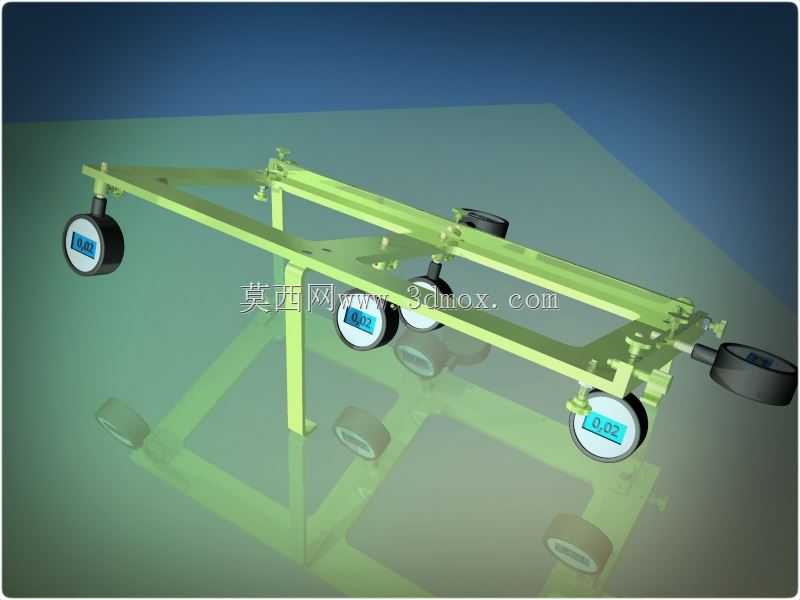

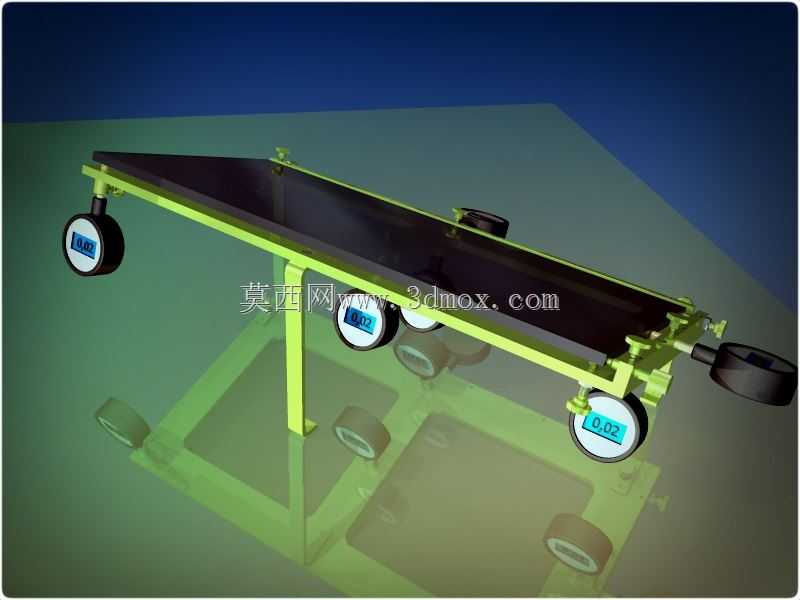

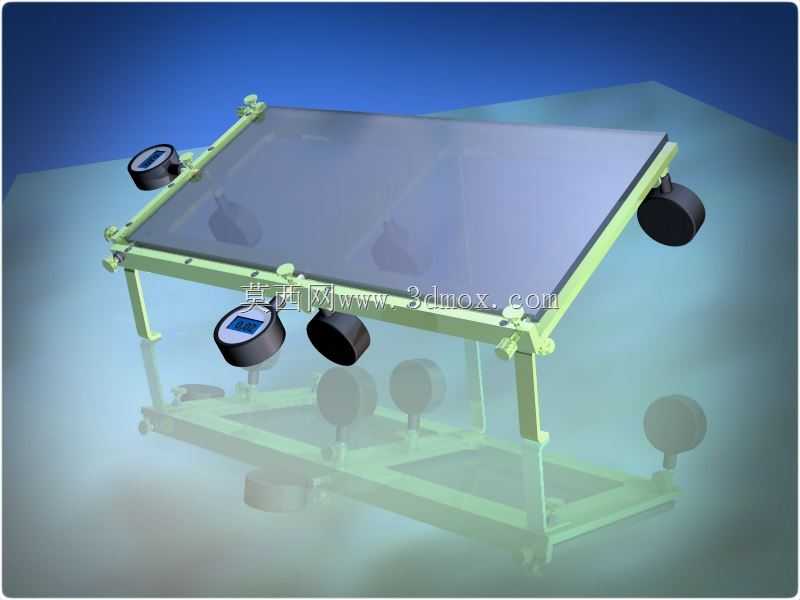

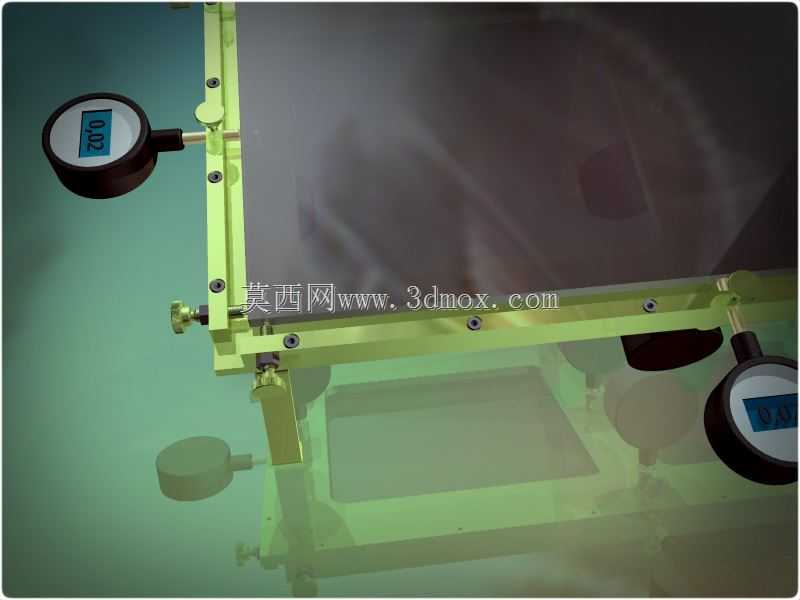

　　匹配质检人员站立操作的舒适作业高度，减少长时间作业的疲劳感。台架的检测执行元件采用数显百分表作为读数单元，六个检测表头按照600x300瓷砖的检测点位要求分布在框架上：其中四个表头对应瓷砖的四个角点位置，用于检测瓷砖的角部翘曲度，两个表头分布在瓷砖长边的中点位置，用于检测瓷砖的边部弯曲度，同时框架侧边的表头可以抵接瓷砖的侧边立面，完成瓷砖边部垂直度的检测作业。检测作业时，只需要将待检测的瓷砖平稳放置在台架的定位挡边上，所有表头的测头会自动贴合瓷砖的对应检测面，直接读取各个点位的数值偏差，就可以快速判定瓷砖的平整度、边直度、垂直度是否符合质量要求，单块瓷砖的检测耗时可以控制在10秒以内，相比传统检测方式效率提升6倍以上。

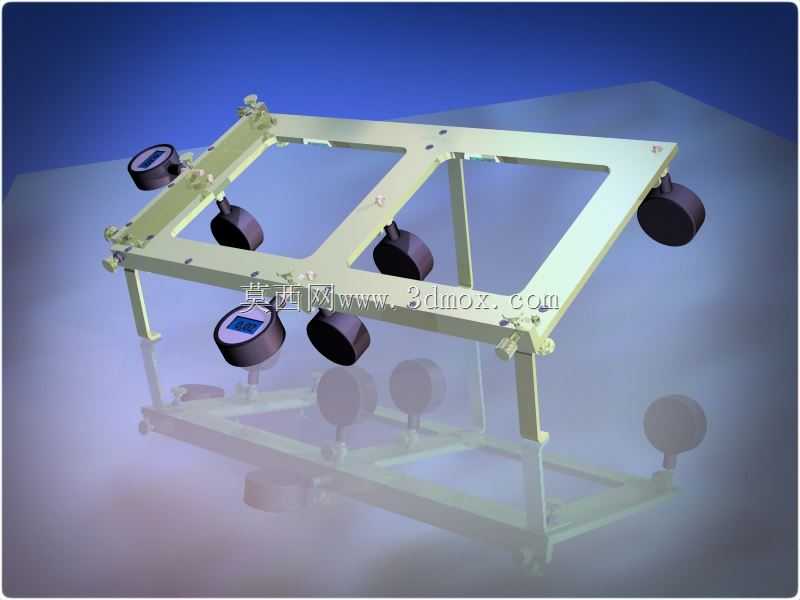

　　设计过程中特意将框架的中间区域做了镂空处理，一方面可以减轻台架自身的整体重量，方便工位的移位和调整，另一方面也避免了框架平面和瓷砖背面的非检测区域接触，防止瓷砖背面的脱模剂、粉尘等杂质附着在台架基准面上，累积形成检测误差，同时镂空结构也方便日常清理台架上掉落的瓷砖碎屑，减少维护工作量。台架上的所有表头都采用快装式固定结构，可以根据不同规格瓷砖的检测要求，快速调整表头的安装位置和伸出长度，不需要额外制作专用的适配工装，就可以兼容相近尺寸的陶瓷砖、石材板材等平面类建材的形位公差检测，拓展了设备的适用场景。在结构刚性设计上，框架的型材截面经过受力校核，在满负载放置瓷砖的情况下，框架的自身形变量控制在0.01mm以内，

　　不会因为框架的受力变形影响检测读数的准确性，所有的表头固定座都采用锁紧式结构，调整完成后不会因为日常作业的触碰出现位置偏移，保证检测数据的稳定性。和市面上通用的平板检测台相比，这款专用测量台不需要人工反复移动平尺和塞尺，也不需要人工记录每个点位的偏差值，数显表头可以直接输出偏差读数，降低了质检人员的技能要求，新员工经过简单培训就可以上岗操作，也减少了人工读数带来的人为误差。在实际产线应用中，该测量台可以直接布置在瓷砖抛光工序的出料端，完成在线抽检作业，也可以布置在成品仓的入库检验工位，完成批次成品的全检或者抽检作业，台架底部不需要额外的固定螺栓，直接放置在平整的地面上调平后就可以投入使用，对安装场地的要求极低，不需要对现有工位做特殊改造。
