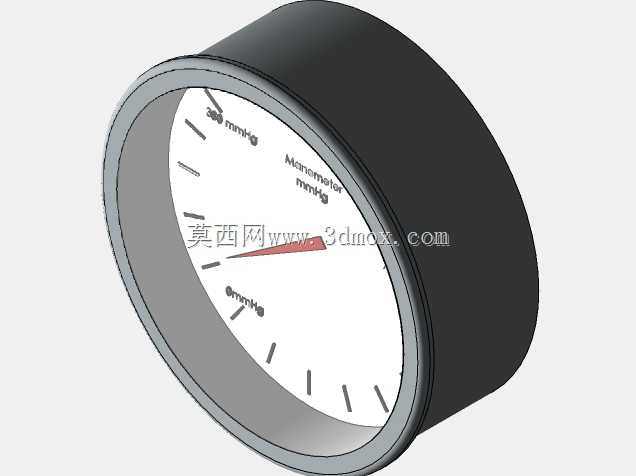

曼氏6英寸毫米汞柱德迪门托压力计结构设计

　　在工业现场压力检测环节，这类毫米汞柱量程的膜盒式压力计常被用于低压工况的压力监测，尤其是需要精准读取毫米汞柱级压力差值的场景，比如通风管路静压检测、小型负压腔体的压力校核、实验室低压试验台的压力指示，相比大量程的油压表、普通气压表，它的刻度分度更细，能够捕捉到微小的压力波动，适合对压力变化敏感的工艺环节。从结构设计来看，这款压力计采用圆形表壳结构，6英寸的表盘直径属于工业现场常用的中尺寸规格，既不会因为表盘过小导致远距离读数困难，也不会因为尺寸过大占用过多安装空间，表壳采用卷边压合结构，前端的透明表蒙通过金属压圈与壳体固定，能够满足常规工业环境的防尘需求，后端预留的压力引入接口采用标准外螺纹连接，可直接对接现场的压力引压管，

　　无需额外制作转换接头，安装边界上，表壳的轴向深度控制在常规表盘安装的通用尺寸范围内，可适配标准的仪表盘开孔尺寸，现场替换同规格旧表时无需重新扩孔或调整安装支架。表盘刻度采用双行标识，同时标注毫米汞柱对应的压力单位，刻度沿圆周均匀分布，指针采用轻量化的金属冲压结构，转动惯量小，压力波动时指针不会出现大幅过摆，能够快速稳定到实际压力值，表盘中心的机芯固定座采用同轴度定位设计，保证指针转动时与表盘刻度的同心度误差控制在极小范围内，避免读数视差。设计过程中首先要确认量程对应的膜盒选型，6英寸表盘对应的毫米汞柱量程，膜盒的位移量需要与指针的转动角度匹配，通过连杆机构将膜盒的微小线性位移转换为指针的圆周转动，传动比经过反复校核，

　　保证全量程范围内的刻度间距均匀，不会出现低量程刻度过密、高量程刻度过疏的问题。表壳的壁厚根据现场使用场景设定，常规工业环境下采用薄钢板冲压成型即可满足防护需求，如果是有轻微腐蚀的环境，还可以在壳体表面做喷塑处理，提升耐锈蚀能力。在实际使用中，这类压力计通常垂直安装在仪表盘或者设备面板上，引压管从表体后端接入，安装时需要保证表体处于水平垂直状态，否则会因为机芯自重带来读数误差，日常维护时只需要定期擦拭表蒙，核对零点位置即可，无需频繁拆解校准，相比电子压力传感器，它不需要外接供电，完全依靠机械结构传递压力信号，在断电、强电磁干扰的工况下依然能够可靠显示压力值，可靠性更高。从建模逻辑来看，首先绘制表壳的回转轮廓，通过旋转特征生成主体壳体，

　　再绘制表盘的平面草图，标注刻度线与文字标识，指针部分采用薄壁拉伸特征，装配时将机芯的转动轴与表盘中心同轴约束，连杆机构的各个铰接点保留合理的转动间隙，模拟实际装配的活动余量，避免运动干涉，表蒙部分采用透明材质特征，还原实际产品的视觉效果，整体建模过程中严格遵循实际加工的尺寸公差，各个配合部位的尺寸按照机械加工的常规公差设定，保证模型能够直接用于生产参考或者装配模拟。
