分体式工业传动皮带轮结构设计

　　在各类工业传动场景中，皮带轮是带传动系统里的核心执行部件，这类分体式结构的皮带轮，常应用在中小型动力传输设备、轻工生产线、农用机械以及通用机床的传动端，相比一体式铸造的皮带轮，分体结构的设计在后期维护、皮带更换环节能大幅降低拆装工作量，不需要完全拆解轴端的固定结构就能完成皮带的更换作业，适配车间里连续生产的运维需求。从实际使用场景来看，这类带轮多搭配V带或者平皮带使用，依靠轮槽侧面与皮带的摩擦力传递扭矩，在传动比要求不极端严苛、中心距可调的传动布局里应用极广，比如小型输送线的动力端、风机的输入轴端、木工机械的主轴传动位，都能见到这类结构的带轮身影。设计这类带轮的时候，首先要匹配安装轴的直径参数，本次涉及的结构款型里，

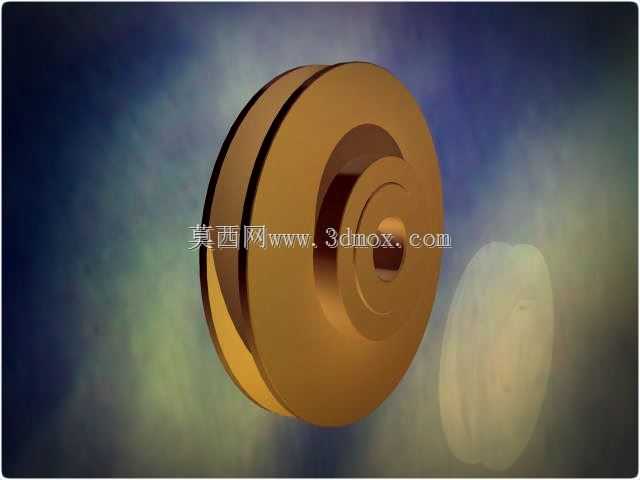

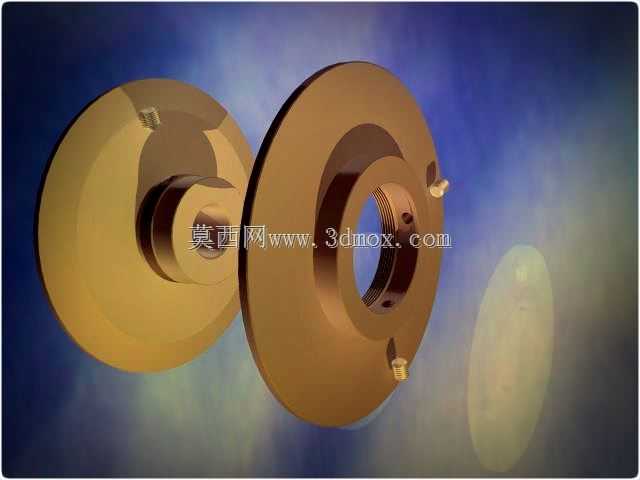

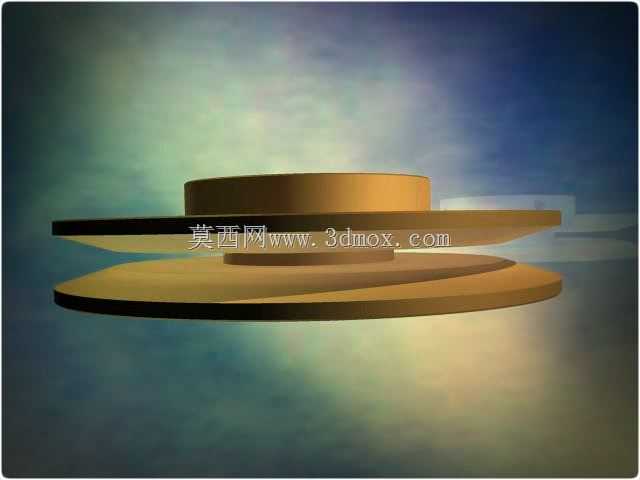

　　有适配30mm轴径的安装规格，对应的带轮外径为172mm，这个尺寸参数对应的传动比适配区间，刚好覆盖多数中小型设备的减速传动需求，轮体的分体结构采用对合式设计，两个轮盘通过端面的定位止口保证同轴度，周向布置的紧定螺钉用来实现两个轮盘的锁紧固定，同时也能完成带轮在轴上的周向定位，避免运转过程中出现相对滑移。从安装边界来看，这类分体带轮的轴向安装尺寸要比同规格一体式带轮略宽，设计安装位的时候需要预留足够的轴向空间，同时要保证轴端的台阶定位面与带轮端面的贴合度，避免运转时出现偏摆导致皮带异常磨损。轮体的外缘型面按照传动皮带的截面形状加工，轮槽的角度、深度都严格匹配对应皮带的标准参数，保证皮带与轮槽的接触面积足够，减少传动过程中的打滑损耗。

　　内孔的加工精度直接影响带轮的运转稳定性，设计时内孔与轴的配合选用过渡配合，既保证安装时的便利性，也能避免运转时出现松动。轮盘上的紧定螺钉孔位置做了沉台处理，避免螺钉头突出轮体侧面剐蹭周边的防护结构，两个对合轮盘的结合面做了精加工处理，保证装配后两个轮盘的轮槽对齐度误差控制在允许范围内，防止皮带运转时出现跑偏、掉带的问题。在实际选型应用中，这类分体带轮尤其适合那些轴端已经安装了其他部件、不方便整体套入安装带轮的场景，比如电机输出端已经加装了制动轮、或者轴端空间被设备机架限制的位置，分体结构可以拆分后环绕轴体完成装配，大幅降低设备改造、配件更换的施工难度。从受力角度分析，带轮在运转过程中主要承受皮带的张紧力带来的径向载荷，

　　以及扭矩传递带来的周向剪切力，因此轮体的壁厚设计、紧定螺钉的数量和规格都经过受力核算，保证在额定转速、额定传递扭矩的工况下不会出现轮体变形、螺钉断裂的问题。轮体的材质选用常用的结构钢或者铸铁，根据不同的转速和载荷需求选择对应材质，高速工况下会做动平衡处理，减少运转时的振动，延长轴承和皮带的使用寿命。日常运维中，这类分体带轮只需要定期检查紧定螺钉的锁紧状态，观察皮带的张紧度和磨损情况即可，不需要像一体式带轮那样在更换皮带时拆卸整个轴端组件，能有效缩短设备停机维护的时间，提升生产效率。在三维建模过程中，这类带轮的结构重点在于分体结合面的定位结构设计、轮槽的参数化建模、紧定螺钉孔的位置布局，需要保证两个分体轮盘装配后整体的同轴度、轮槽的位置度符合加工要求，建模时要充分考虑加工工艺的可行性，避免出现无法加工的死角结构，同时要预留出装配时的工艺间隙，保证实际生产装配的顺畅。
