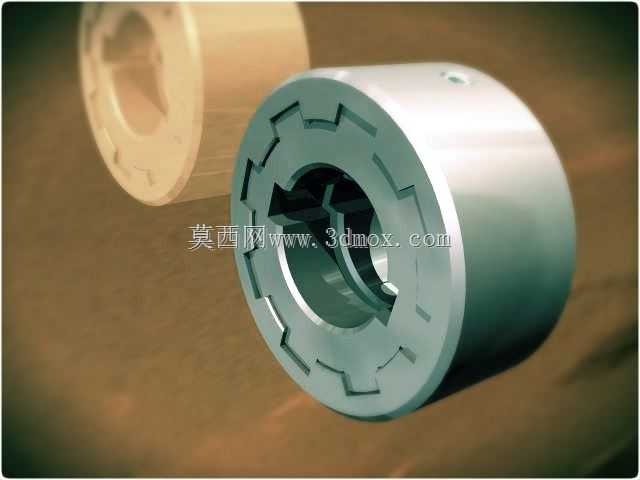

在中小功率传动系统的布局里,这类嵌合式离合轴结构常出现在需要频繁接合、断开动力传递的工位,比如小型输送线的动力切换段、台式加工设备的主轴进给离合单元、轻工包装机械的间歇传动节点,相比摩擦式离合结构,它的传动不存在滑差,传递扭矩的效率更高,接合到位后动力传输无损耗,适合对传动同步性有明确要求的场景。设计这套结构的时候,首先要匹配的是安装端30mm直径的输出轴,内孔的公差带选了过渡配合区间,既保证装配后不会出现径向窜动,也能在检修的时候顺利拆卸,不会因为过盈量太大导致轴和孔咬合损伤。齿形部分做的是矩形端齿,齿的两侧做了微小的倒角导向,在接合的时候哪怕两个齿盘存在小角度的周向错位,也能顺着倒角滑入啮合位置,不会出现顶齿无法挂合的情况,

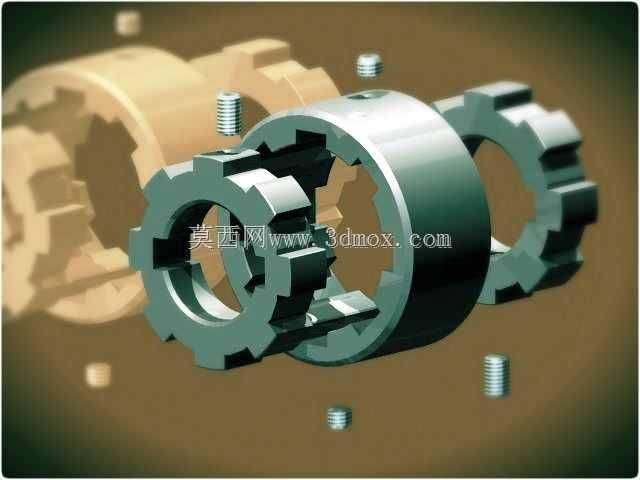

齿的厚度是按照额定传递扭矩核算的,齿根处做了圆角过渡,避免应力集中导致长期交变载荷下齿根断裂。配套的锁紧螺钉分布在齿套的径向位置,拧紧后螺钉端面顶在轴的定位凹坑上,防止离合套在轴上轴向窜动导致意外脱开,螺钉的沉孔深度刚好和螺钉头高度匹配,装配后螺钉头不会突出套的外圆面,不会和周边的防护壳体产生运动干涉。整个离合组件的轴向尺寸控制得比较紧凑,因为很多安装场景的轴向预留空间有限,齿套的外圆做了光滑的圆柱面,没有多余的凸起结构,方便后期加装拨叉机构来推动齿套轴向移动实现离合动作,拨叉的卡槽位置刚好对应齿套中间的环形凹槽,凹槽的宽度比拨叉厚度大0.2mm,保证拨叉推动的时候不会卡滞,同时不会有过大的旷量导致接合后齿盘偏摆。
考虑到日常使用的磨损问题,齿面的硬度做了调质处理,表面硬度控制在合理区间,既保证齿面耐磨,也不会因为太脆在冲击载荷下崩齿,啮合的时候两个齿盘的贴合面要保证80%以上的接触面积,不然会出现局部压强过大导致齿面压溃的情况。安装的时候要注意,轴的轴向定位台阶要和离合组件的端面留0.1mm左右的间隙,避免轴受热伸长之后把离合组件顶死,导致离合动作无法顺畅完成,径向的跳动公差要控制在0.03mm以内,不然高速转动的时候会出现不平衡振动,影响整套传动系统的稳定性。这种结构相比传统的键连接硬传动,最大的优势就是可以在不停机的状态下切断或者接通末端的动力,不需要频繁启停主电机,能减少电机启动时的电流冲击,延长电机的使用寿命,
在多工位轮流工作的设备里,一个主电机搭配多个这类离合轴结构,就能分别驱动不同的工位动作,大幅简化设备的动力布局,降低整体的制造成本。实际使用中要注意,离合动作要在低速或者空载的状态下操作,因为端齿嵌合结构在高速转动的时候接合,会产生很大的冲击载荷,容易打坏齿形,也会对轴和轴承造成损伤,日常维护的时候只需要定期在齿面和拨叉接触的位置涂抹少量润滑脂,就能减少磨损,延长整套结构的使用寿命,不需要复杂的保养流程。
