油漆六罐混合搅拌设备结构设计

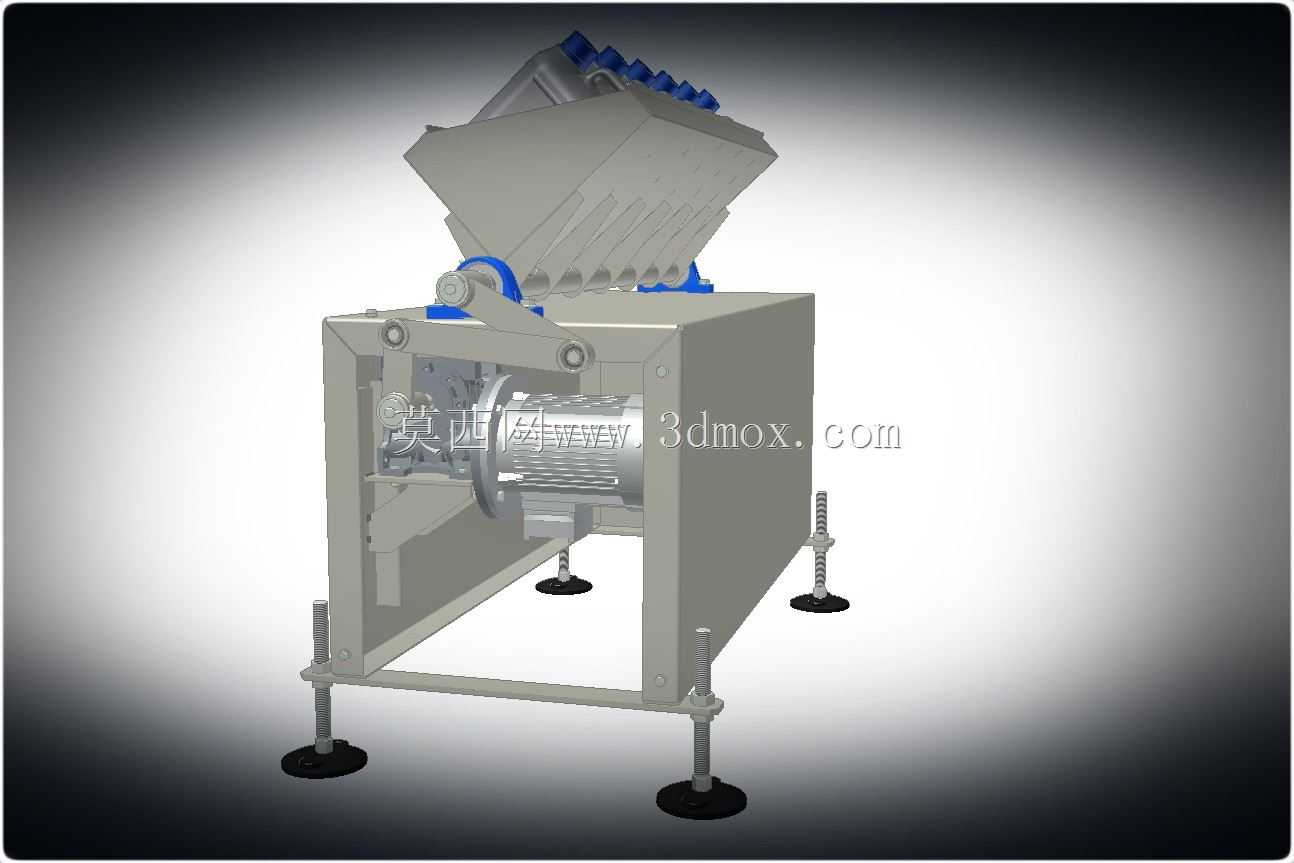

　　在涂料生产、小批量油漆调配的车间场景里，多罐同步混合的设备一直是调漆工位的刚需，单罐逐个搅拌不仅效率低下，不同批次搅拌参数的差异还容易导致油漆色浆分散不均，出现色差、沉淀结块等问题，这款六罐位的油漆混合设备，正是针对这类工位痛点做的结构设计。从整体布局来看，设备采用下置动力、上置装夹工位的排布逻辑，动力单元藏在下部的方管焊接机架内部，既可以给上部的搅拌工位留出足够的操作空间，也能通过机架的封闭结构减少车间粉尘、漆雾落到电机外壳上，降低动力部件的维护频次。机架主体采用标准矩形钢管拼焊而成，焊接位置都做了三角加强筋处理，避免电机高速运转时整个机架出现共振晃动，四个支撑脚采用可调式脚杯结构，每个脚杯都带有大直径的橡胶减震垫，

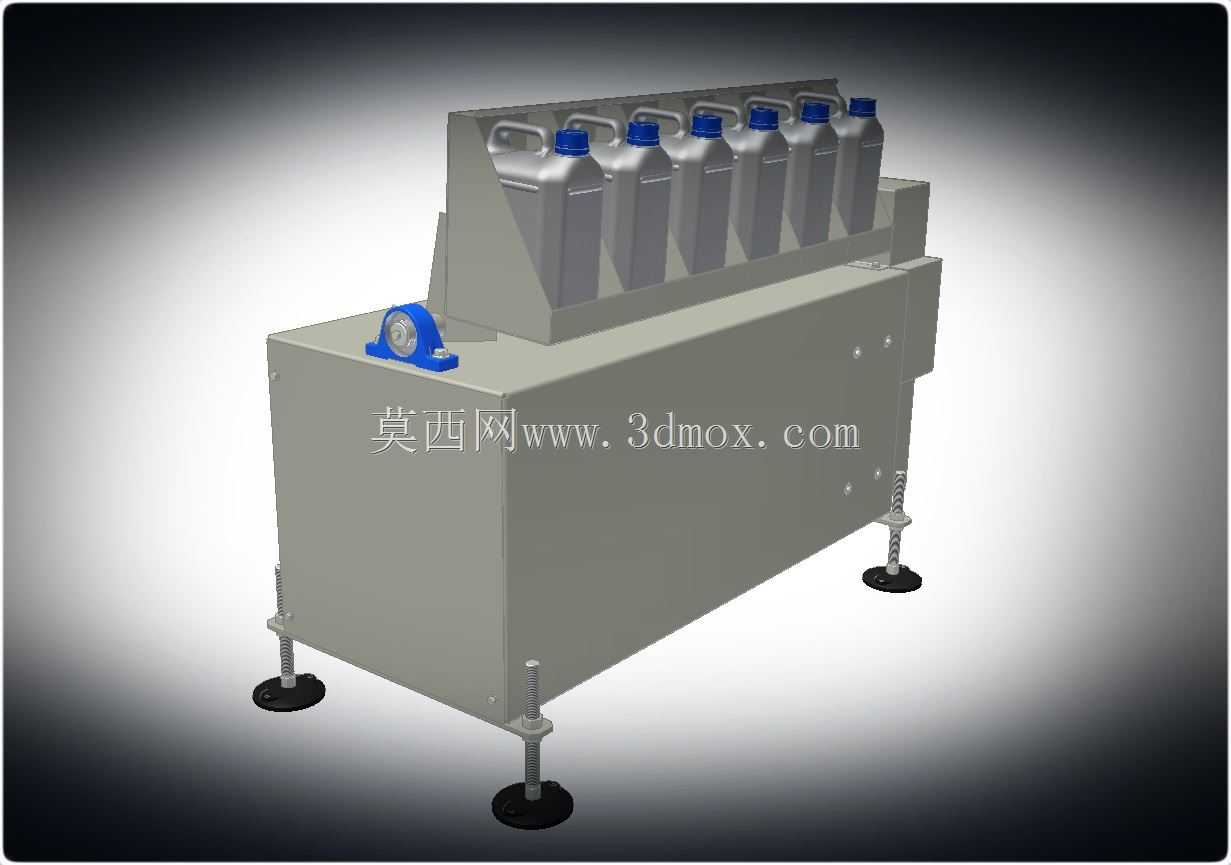

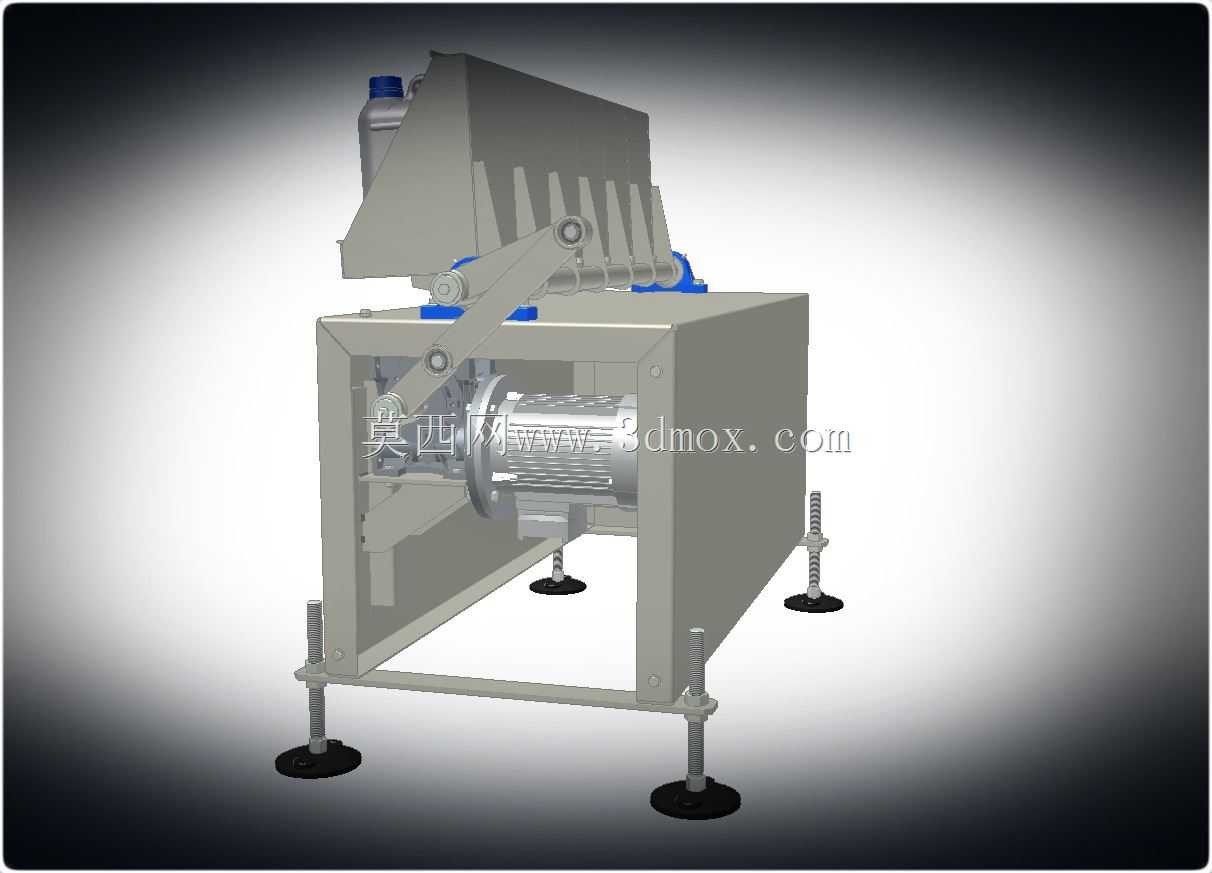

　　安装时不需要提前对地面做高精度的水平找平，只需要调整四个脚杯的伸出长度，就能让上部的搅拌工位保持水平状态，防止搅拌过程中料罐出现倾斜漏料的问题，脚杯的调节行程预留了80mm的余量，哪怕地面有轻微的起伏或者长期使用后地面出现沉降，也不需要额外垫垫片就能重新调平设备。上部的料罐装夹结构采用联动式压合设计，不需要逐个对每个油漆罐做锁紧操作，扳动侧边的联动压杆，就能通过连杆机构带动六个压头同步下行，把放置在工位上的油漆罐牢牢压在定位座上，压头和罐盖接触的位置都贴了耐溶剂的橡胶垫，既可以增大摩擦力防止搅拌时罐子跟转，也能避免硬接触把塑料油漆罐的罐口压裂，连杆机构的铰接点都采用了带自润滑衬套的销轴连接，长期频繁开合也不会出现卡滞、异响的问题，

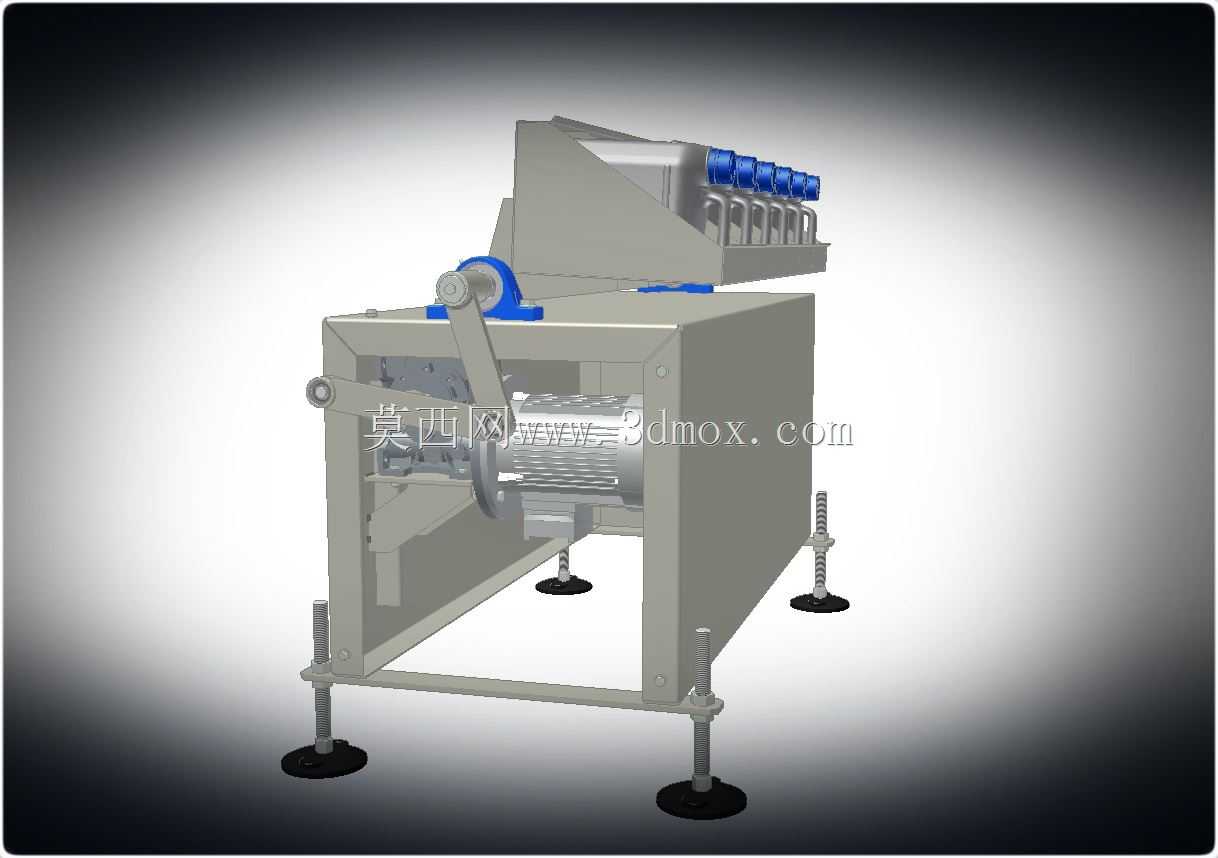

　　不需要频繁加注润滑油做维护。动力传递路径上，电机输出端直接连接搅拌主轴，主轴上的六个搅拌桨位分别对应下方的六个料罐工位，搅拌桨采用斜叶涡轮式结构，旋转时可以带动罐内的油漆形成上下循环的流场，不仅能把沉在罐底的色浆、填料充分搅起，也不会因为桨叶剪切力过强导致油漆温度升高、溶剂过快挥发。设备的上部还预留了透明防护挡板的安装位，日常操作时挡板落下，可以挡住搅拌过程中可能溅出的漆点，避免弄脏操作人员的工服，挡板和机架的连接采用快拆式合页，需要清理挡板上沾附的漆污时，不需要借助工具就能直接把挡板拆下来清洗。从安装边界来看，设备整体的占地面积不到0.5平方米，不需要做专门的地基固定，直接放置在平整的车间地面上就能使用，动力接线从机架后侧的走线孔引出，不会和前部的操作空间产生干涉，设备的操作高度设置在1.1米左右，刚好符合站立操作的人体工程学高度，操作人员不需要弯腰或者抬手就能完成放罐、压合、启动、取罐的全流程操作，长时间作业也不容易产生疲劳。在结构细节的处理上，所有和油漆、溶剂可能接触的金属部件都做了镀锌钝化处理，避免长期接触漆雾导致部件生锈，锈渣掉入油漆里影响涂料品质，机架的所有外露棱边都做了倒圆角处理，防止操作人员上下料时被锋利的钢板边缘划伤。设备的传动部位没有外露的旋转部件，所有的皮带、联轴器都藏在机架的护罩内部，既可以避免杂物卷入传动结构造成设备损坏，也能消除操作时的安全隐患。针对小批量多颜色的油漆调配场景，

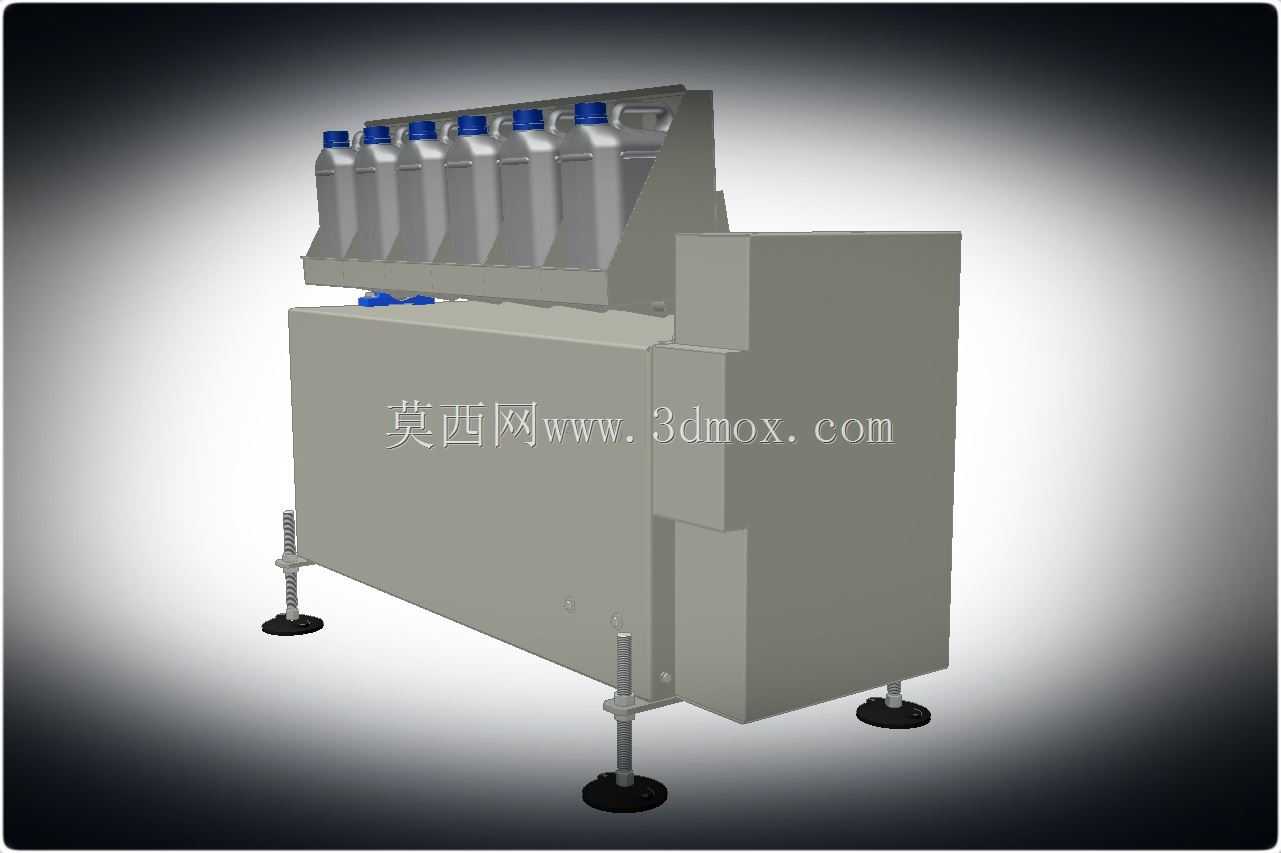

　　这款设备的六个搅拌工位可以同时放置不同色号的油漆罐做同步搅拌，搅拌时长可以根据油漆的粘度、沉淀情况灵活调整，相比单罐搅拌设备，作业效率可以提升四倍以上，而且因为所有罐子的搅拌转速、搅拌时长完全一致，同一批次调配的油漆色差可以控制在极小的范围内，完全满足家具喷漆、汽车修补漆、工业构件涂装等场景对油漆混合均匀度的要求。在做三维建模的时候，整个结构的装配逻辑完全按照实际加工的装配顺序搭建，每个焊接件、机加工件、标准件都做了独立的零件建模，连杆机构的运动行程也做了干涉检查，确保压杆扳动到锁紧位置时，六个压头的压力保持一致，不会出现个别罐子压不紧、搅拌时跟转的问题，可调脚杯的调节范围也在模型里做了行程限位模拟，避免实际安装时脚杯从机架的螺纹孔里旋出脱落。
