气动驱动管道托盘闭合装置结构设计

　　在散料输送、粉体加工、粮油仓储以及轻工流水线的管路输送环节，管道端口的通断管控一直是影响物料流转效率、避免撒漏损耗的关键节点，传统的手动插板阀、翻板阀在高频启闭场景下，不仅操作人员劳动强度大，响应速度也难以匹配自动化产线的节拍要求，这款气动驱动的托盘闭合装置，正是针对这类管路通断管控需求开发的执行部件。从实际落地场景来看，这类装置常安装在重力落料管路的中段或者末端出料口位置，比如粮食加工线的料仓出料端、塑料粒子输送的管路分支节点、化工粉体的分装工位上方，依靠气动动力快速完成管路的封闭与导通，相比手动结构，它可以接入产线的PLC控制系统，根据上下游设备的运行状态自动触发启闭动作，不需要人工近距离操作，在有粉尘溢出风险的工位还能降低职业健康隐患。

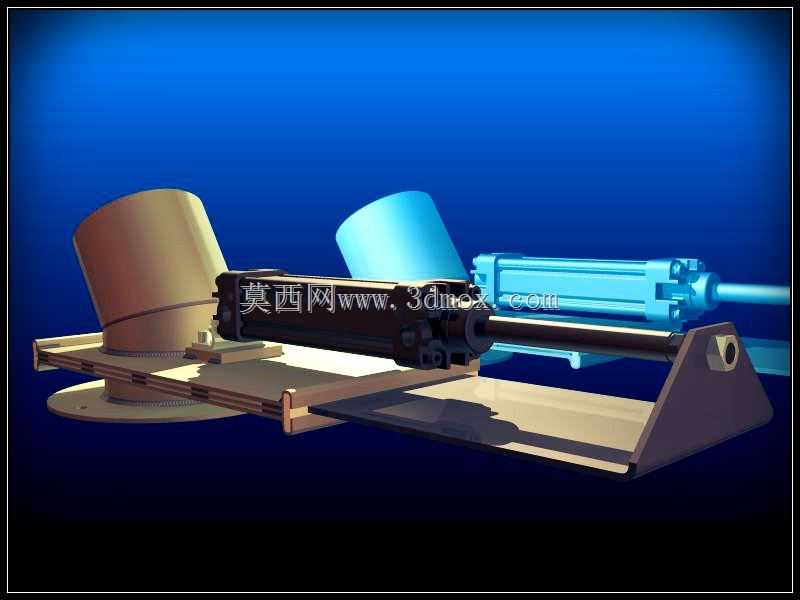

　　从功能特性上看，这款装置采用直线气缸作为动力输出源，气缸的活塞杆直接与闭合托盘做刚性连接，托盘的密封面与管道端面做平行度匹配设计，当气缸伸出时，托盘会完全覆盖管道的通流截面，依靠托盘背面的压紧力实现端面密封，阻断管路内的物料下落；气缸缩回时，托盘会完全退离管道通流区域，不会对物料的下落路径造成遮挡，避免大颗粒物料卡滞在结构缝隙里。和常见的蝶阀、闸板阀相比，这种托盘式的闭合结构通流阻力更小，全开状态下没有阀板、阀杆伸入管路内部，不会出现物料挂壁、结拱的问题，尤其适合输送带有一定粘性、或者颗粒粒径偏大的物料，比如含水率偏高的粮食碎粒、回收塑料破碎料这类容易在常规阀门结构上残留的介质。

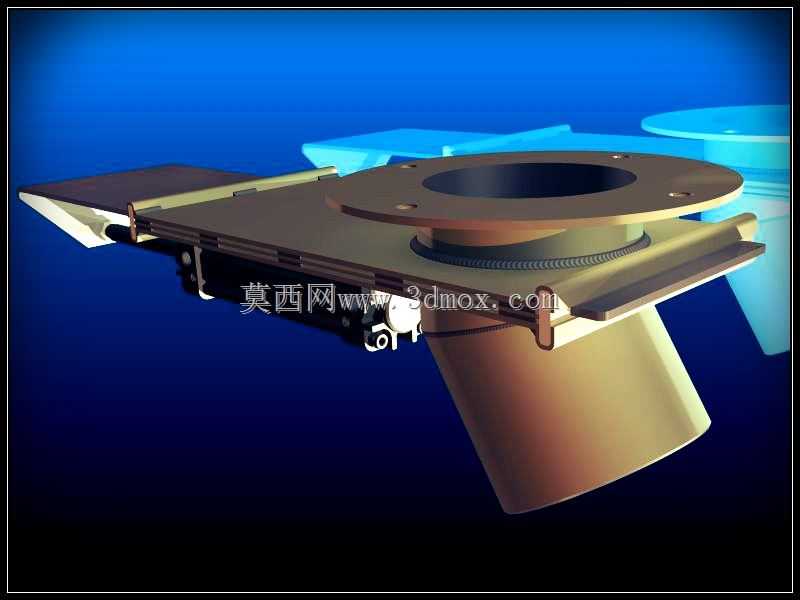

　　在设计思路上，这款结构优先考虑了安装适配性与维护便捷性，装置的主体安装法兰采用标准圆形法兰结构，法兰上的安装孔位按照常规工业管道的法兰间距做匹配设计，现场安装时不需要额外做过渡转接板，直接通过螺栓就能把装置固定在管道的对接法兰上，气缸的安装座与主体框架采用一体式折弯焊接结构，减少了拼接装配带来的累积误差，保证气缸活塞杆的运动方向与管道端面保持垂直，避免长期运行过程中出现托盘偏磨、密封不严的问题。托盘与活塞杆的连接部位设计了浮动调节间隙，允许托盘在压紧管道端面时有微小的角度自适应调整，弥补法兰安装面的平面度误差，保证整个密封面的压紧力均匀分布，不会出现局部漏料的情况。气缸的选型上按照管道通径对应的密封压紧力做匹配，气源压力在常规工厂0.4-0.6MPa的供气范围内，就能提供足够的压紧力，保证封闭状态下不会因为物料的重力冲击出现托盘移位。

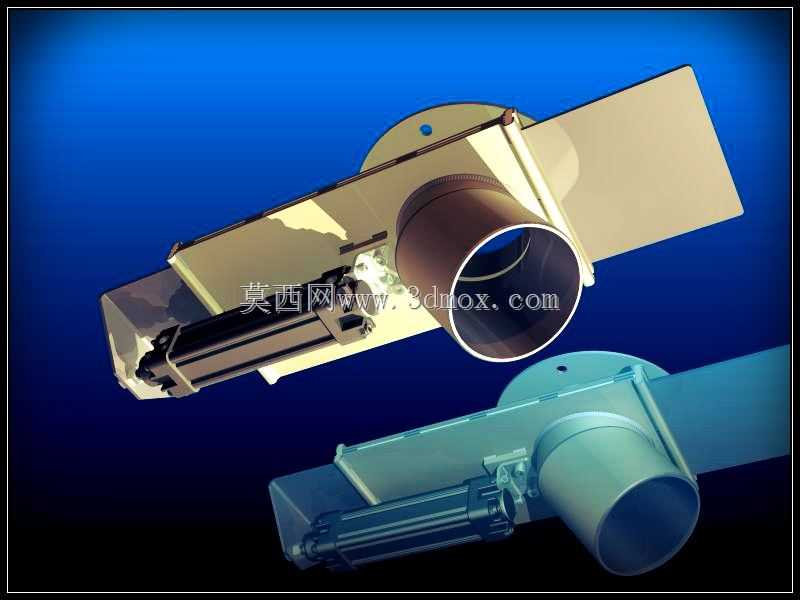

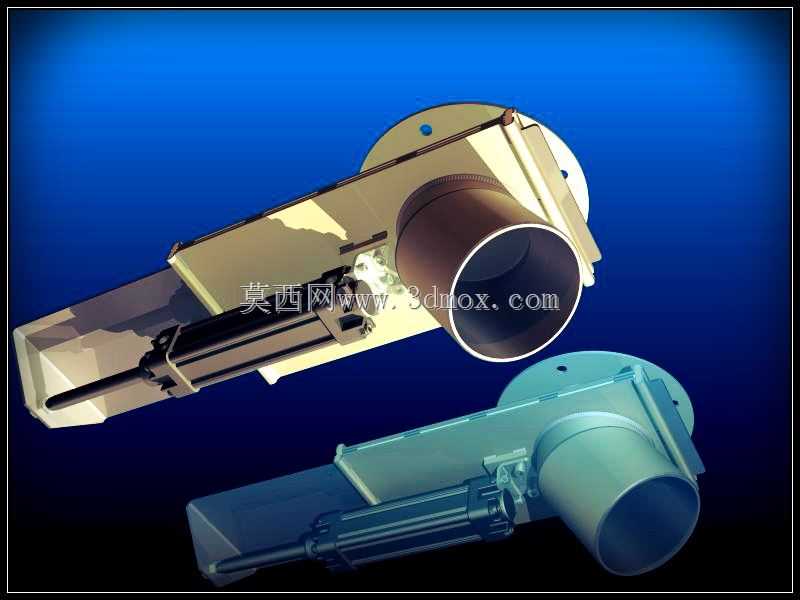

　　从安装边界与尺寸适配角度来看，这款装置的整体外轮廓没有超出对接法兰的径向范围太多，侧面的气缸组件沿着管道径向布置，轴向的安装长度只需要预留出气缸的缩回行程加上托盘的厚度空间，对于安装空间局促的管路夹层、设备内部管路排布场景非常友好，不需要为了安装阀门额外加长管路段。装置的运动部件没有外露的齿轮、连杆结构，所有滑动部位都做了防尘护套设计，在多粉尘的生产车间里，能避免粉尘进入气缸活塞杆的密封部位，延长密封件的使用寿命，日常维护只需要定期检查气缸的气源接头是否漏气、托盘密封面是否有物料粘结磨损即可，不需要做复杂的拆解保养。另外，结构上没有采用易积料的异形曲面，所有与物料接触的表面都做了平滑过渡处理，物料经过时不会在装置内部残留，换料清理时只需要打开观察口或者用压缩空气吹扫就能完成清洁，适合多品种物料轮换输送的生产场景。在实际选型匹配时，只需要根据对接管道的通径选择对应规格的装置，确认现场气源压力满足气缸工作要求，就可以直接替换原有手动阀门结构，不需要对原有管路做大规模改造，改造成本低，适配性强，能快速提升管路管控的自动化水平。
