机床用定位夹紧滑块座结构设计

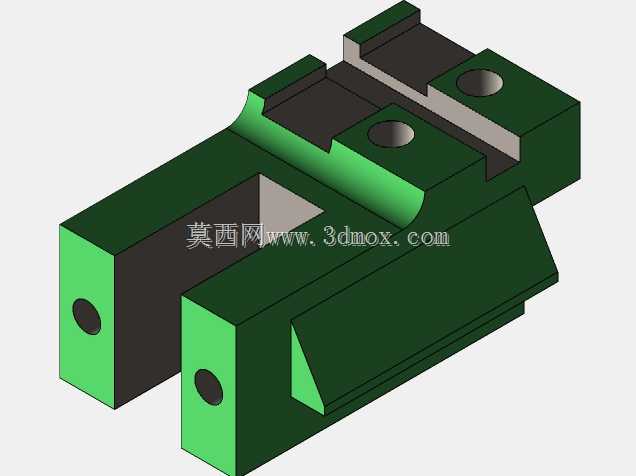

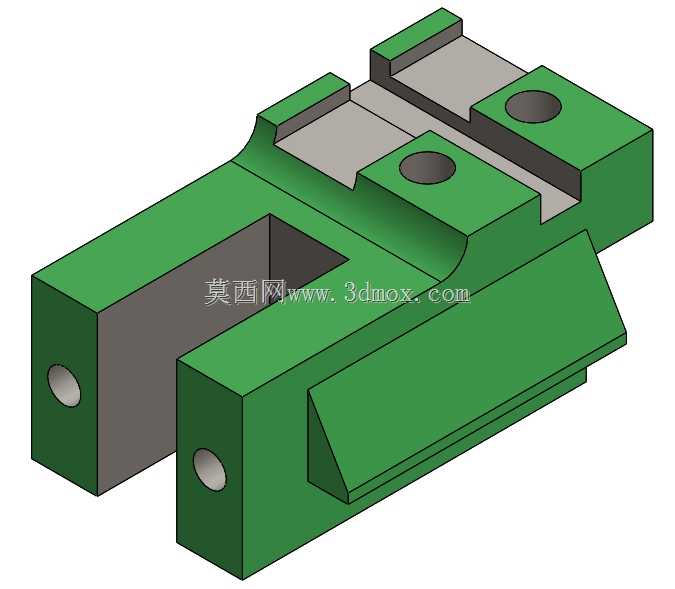

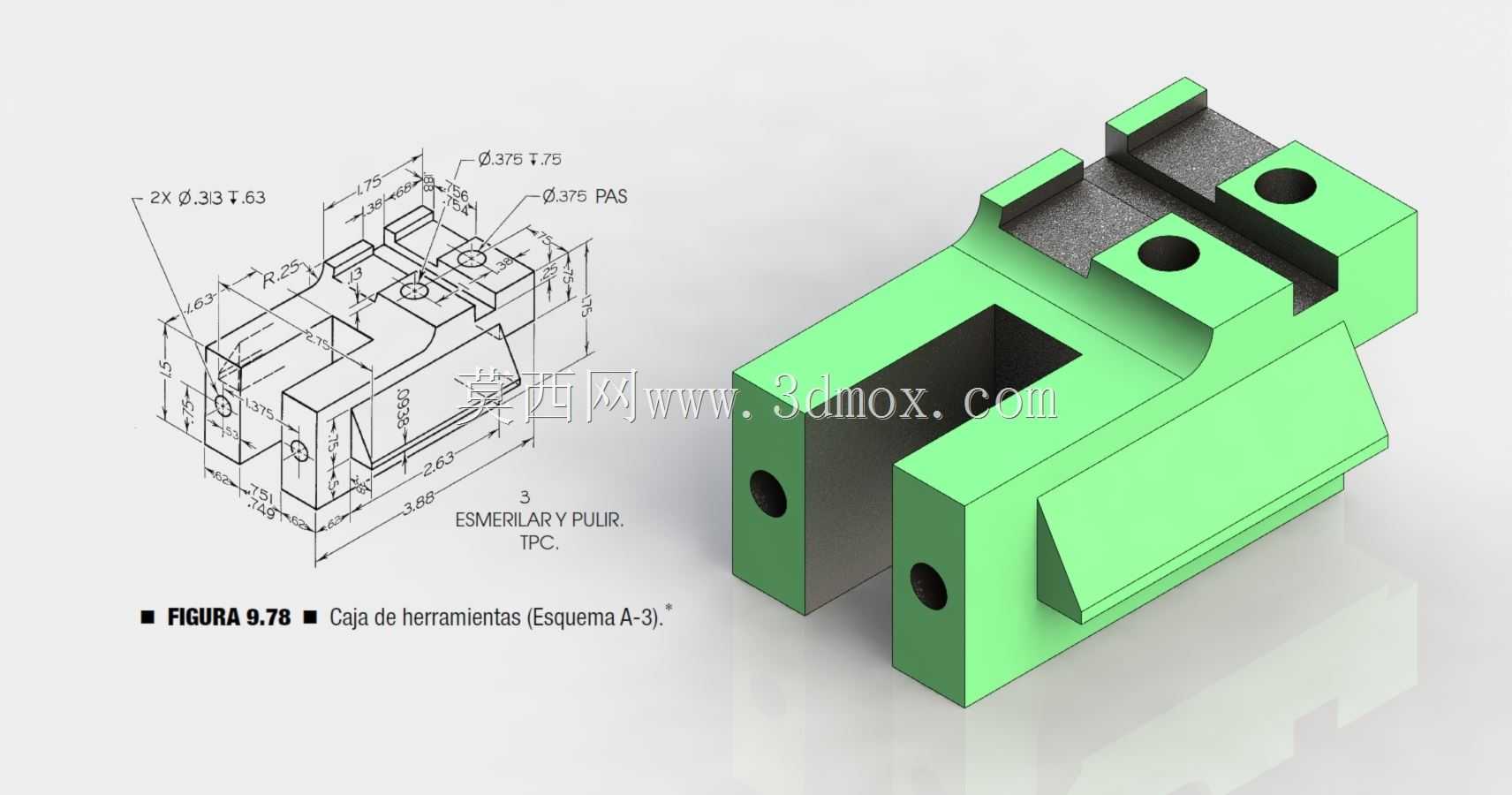

　　该滑块座属于机床工装系统里的定位夹紧类基础构件，主要应用在普通铣床、小型加工中心的工装夹具单元中，也可适配组合夹具的模块化拼装场景，承担工件定位过程中的侧向支撑与夹紧力传递作用，在小批量零件加工、工装快速换型的生产场景里使用频率较高。从结构功能来看，构件主体采用凹型槽式的滑动基体设计，底部的通槽结构可直接与机床工作台上的梯形导轨或者平导轨配合，实现沿导轨方向的线性滑动调整，调整到位后可通过侧面的两个横向通孔穿装锁紧螺钉，将整个构件固定在导轨的指定位置，避免加工过程中受切削力影响出现位移。上部的两个凸台结构带有同轴的竖向安装孔，可用于安装夹紧压块或者定位销，凸台之间的凹槽可容纳工件的侧边凸缘，实现X、Y两个方向的初步定位，

　　减少工件装夹时的找正时间。构件侧面的加强斜筋结构并非冗余设计，在承受较大夹紧力或者切削侧向力时，斜筋可将凸台位置的集中应力分散到主体基体上，避免长期受力后凸台与主体连接位置出现开裂变形，提升构件的整体使用寿命。从设计思路层面，该构件在建模阶段优先保证安装配合面的形位公差要求，底部导轨配合面的平面度、两侧滑动面的平行度都需要控制在合理公差范围内，避免滑动时出现卡滞或者间隙过大的问题。上部安装孔的位置度直接影响定位精度，建模时需要以导轨配合面为基准进行尺寸标注，保证安装孔轴线与配合面的垂直度要求，避免安装夹紧元件后出现压合偏移。构件的壁厚设计遵循等强度原则，主体壁厚保持均匀，在应力集中的转角位置采用圆角过渡，

　　减少热处理或者受力时的应力集中风险，同时也能降低铸造或者铣削加工时的工艺难度。从安装边界来看，该滑块座的整体外形尺寸适配小型机床的工作台行程，横向宽度不会超出常用平导轨的安装宽度，竖向高度不会与机床主轴的最低加工位置产生干涉，侧面锁紧孔的位置预留了足够的扳手操作空间，安装时不需要额外拆卸周边的其他工装元件即可完成锁紧操作。构件的中空腔体设计一方面可以减轻整体重量，方便操作人员手动调整位置，另一方面也可以容纳加工过程中掉落的少量切屑，避免切屑卡入滑动配合面影响滑动顺畅度，日常维护时只需要从端部抽出即可清理腔体内部的切屑，不需要完全拆解整个夹具单元。在实际加工场景中，该构件可与固定挡块、活动压头配合组成侧向夹紧机构，针对板类、

　　轴类零件的侧面定位夹紧需求，相比通用平口钳的装夹方式，该类滑块座可沿导轨任意调整位置，适配不同长度尺寸的工件装夹，尤其是在加工长条形零件的侧面工序时，多个滑块座配合使用可实现多点均匀夹紧，减少工件装夹变形。构件的所有安装孔均采用通孔设计，一方面方便加工时的排屑，另一方面也可适配不同长度的安装螺钉，不需要针对螺钉长度做专门的沉孔深度设计，提升了构件的适配性。在建模过程中，所有配合面的尺寸都预留了合理的加工余量，针对需要磨削加工的配合面，建模时单独标注了余量要求，避免后续加工时尺寸超差。非配合面的外形设计在满足强度要求的前提下尽量简化，减少不必要的铣削加工量，降低零件的加工成本。
