双出口异径法兰式管道过渡连接结构

　　在工业流体输送系统的管路改造、设备接口适配场景中，经常会遇到单路大口径管路需要分流为两路小口径管路的需求，这类场景下如果直接采用多段标准管件拼接，不仅会增加管路的泄漏风险点，还会占用更多安装空间，给现场布管带来诸多限制。本次设计的双出口异径过渡结构，正是针对这类工程痛点开发的一体化管路连接件，可直接实现单路315mm口径管路到两路156mm口径管路的平滑过渡，无需额外拼接异径管、三通等多段管件，大幅简化现场安装流程。

　　从实际应用场景来看，这类过渡连接件广泛应用于暖通空调水循环系统、工业除尘通风管路、给排水管网改造、轻工流体输送生产线等领域，尤其适合原有单路大口径管线需要拆分两路供料/供液/排风的改造场景，能够在不改动原有主管路安装位置的前提下，快速完成双路分支的布设，减少现场切割、焊接的作业量，降低施工难度。在通风除尘系统中，这类结构可以将主风道的气流均匀分配到两个支管路，避免多管件拼接带来的风阻突变问题，保障气流输送的稳定性；在水循环系统中，平滑的过渡流道可以减少水流紊流，降低管路振动与运行噪音。

　　产品功能特性上，整体采用一体化流线型过渡设计，内部流道没有突兀的截面突变，能够最大程度降低流体经过时的局部阻力，减少压损，避免介质在转角处淤积。两端均采用标准法兰连接结构，法兰端面加工有密封面，可适配同口径的标准法兰管件，安装时只需通过螺栓紧固搭配密封垫片即可完成连接，密封可靠性强，可承受常规工业管路的工作压力。结构整体采用等强度设计，过渡段壁厚根据流体压力分布做了适配调整，既保证整体结构强度满足管路运行的承压要求，又避免不必要的材料冗余，控制构件整体重量。

　　设计思路层面，首先从流道优化入手，摒弃传统三通加异径管的拼接流道形式，采用蜗壳式平滑过渡的流道构型，让主路进来的介质能够顺着曲面均匀分流到两个出口，减少流体对管壁的直接冲击，降低长期运行过程中管壁的冲蚀磨损。其次考虑安装兼容性，两端法兰的螺栓孔排布、密封面尺寸均匹配对应口径的通用法兰标准，无需额外制作转接件，现场可直接与现有管路对接。另外在结构的安装固定上，底部法兰设置了均匀分布的螺栓孔，可直接固定在预埋基础或者支架上，分担管路整体重量，避免连接部位长期受重力负载出现密封失效问题。

　　外形尺寸与安装边界方面，构件主入口端法兰公称通径为315mm，两个出口端法兰公称通径均为156mm，整体轴向高度根据流道过渡曲率做了优化，既保证流道平滑过渡的曲率要求，又尽可能压缩轴向安装尺寸，适合安装空间局促的改造场景。法兰外圆尺寸、螺栓孔中心距、螺栓孔数量与孔径均匹配对应压力等级的标准法兰参数，安装时相邻管路的法兰无需做任何改动即可对位。构件整体的最大外轮廓尺寸经过核算，安装时周边预留的操作空间只需满足螺栓紧固的作业空间即可，无需额外预留过多检修空间，因为一体化结构没有多余的拼接焊缝，日常运行中泄漏风险极低，减少后期维护工作量。在安装边界的校核上，设计时已经考虑了管路热胀冷缩的位移补偿余量，法兰连接部位可适配一定范围内的管路轴向与径向错位，降低现场安装的对位精度要求，提升施工效率。

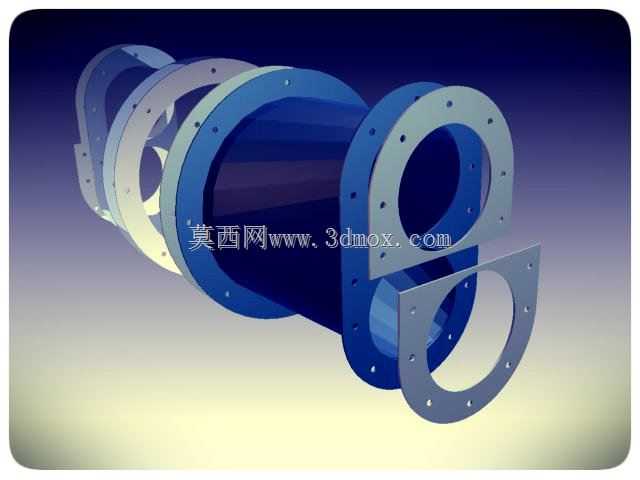

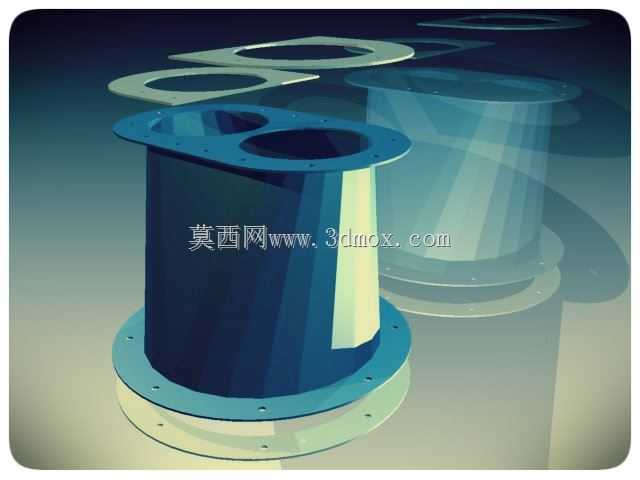

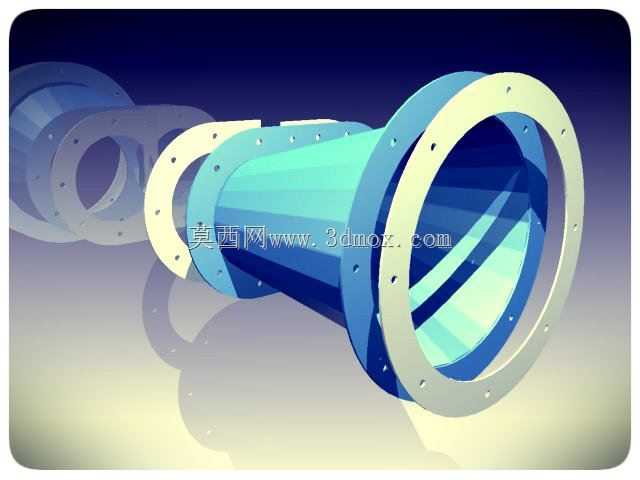

　　对于结构设计与管路选型的从业者来说，这类一体化过渡构件的三维模型可以直接用于管路布设的干涉检查，提前在装配阶段验证构件与周边管线、设备的安装间隙，避免现场安装时出现空间冲突。模型的法兰连接参数、流道尺寸都按照实际工程应用的标准值构建，可直接导出工程图用于生产加工，也可以作为管路系统仿真分析的基础模型，用于模拟流体在过渡段的流动状态，优化系统运行参数。
