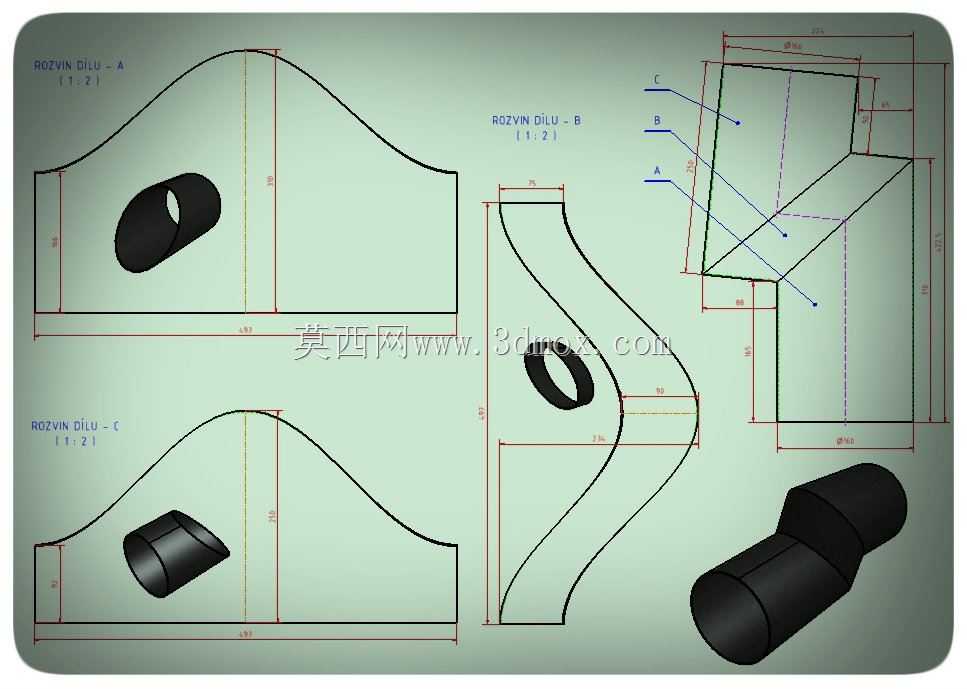

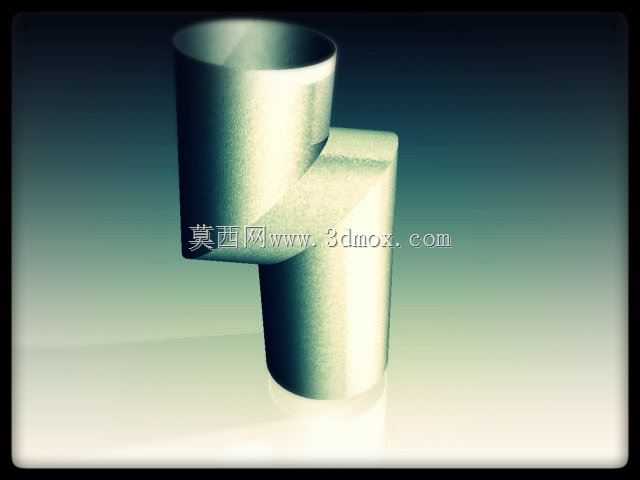

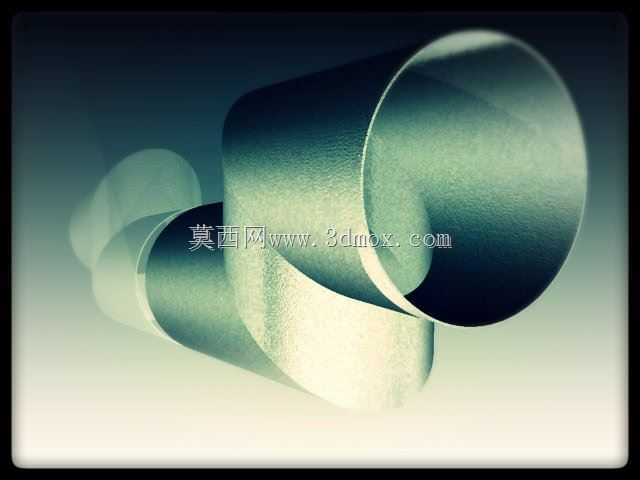

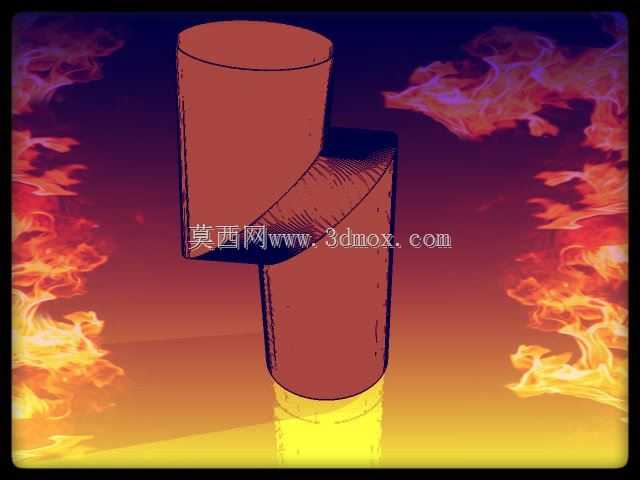

偏置错位对接管道结构三维设计

　　在流体输送系统的现场改造、老旧管线升级以及空间受限区域的管路布设场景中，经常会遇到两段预设管道轴线无法完全重合、存在径向偏移的对接需求，常规的标准直通接头、标准弯头无法适配这类错位对接工况，强行掰正管道进行对接会在管壁内部产生持续的装配应力，长期运行过程中受流体压力波动、温度形变影响，极易在焊口或接头位置出现泄漏、开裂问题，严重时甚至会引发管线停运事故。这款错位对接管道结构，正是针对这类非同轴管路的对接需求设计，整体采用渐变过渡的曲面结构，两端分别对接存在径向偏移的两段管路，中间过渡段通过平滑的曲面流道完成流向与轴线的偏移引导，避免流道内部出现直角转折、突兀变径的结构，最大程度降低流体在过渡段的局部阻力损失，减少紊流、涡旋的产生，

　　降低输送过程中的能耗与管壁冲蚀速率。从设计逻辑来看，整个结构的建模过程优先保证流道的顺滑性，内壁曲面采用连续曲率的过渡设计，不存在局部凹陷、凸起或者折角，避免流体在流经过渡段时出现流动死区，对于输送含固体颗粒的浆体、高粘度流体的工况，这种顺滑流道也能减少介质滞留、结垢的概率，降低后期管线维护的清理难度。结构的壁厚设计参考常规承压管道的壁厚计算标准，根据不同的公称压力等级匹配对应的壁厚参数，两端的对接端面预留标准的焊接坡口或者法兰连接的安装尺寸，能够直接和同规格的标准管道、标准法兰进行配装，不需要额外加工定制过渡连接件，能够有效缩短现场施工的装配周期，降低改造成本。在安装边界方面，这款错位对接结构的整体轴向长度、

　　径向偏移量都经过参数化设计，可根据现场实际的管线偏移距离调整对应参数，不需要重新进行整体结构的重构，只需要修改偏移量、管径、过渡段长度这几个核心参数，就能快速生成适配不同工况的对接结构模型。两端的对接位置保留足够的安装操作空间，不管是采用焊接连接还是法兰螺栓连接，都不会因为过渡段的曲面结构影响安装工具的操作空间，现场装配时不需要对原有管线进行大范围的切割调整，只需要将原有错位管线的端部切割平整，就可以直接将该对接结构与两端管线进行连接，大幅降低现场施工的工作量。不同于常规采用多段弯头拼接实现错位对接的方案，这款一体化的错位对接结构没有多段拼接的焊缝，整个结构除了两端与管线连接的焊口之外，中间过渡段为整体成型结构，

　　减少了管线系统的泄漏点数量，长期运行的可靠性更高。在流道性能上，相比多段弯头拼接的流道，一体化平滑过渡的流道局部阻力系数可降低40%以上，对于大流量、长距离输送的管线系统，能够有效降低输送泵的扬程损耗，节约长期运行的能耗成本。建模过程中对结构的应力分布做了对应校核，在额定工作压力下，整个结构的最大应力出现在过渡段的曲面位置，应力值远低于材料的许用应力，同时针对过渡段的形变做了限位优化，避免在高压工况下过渡段出现鼓胀、形变过量的问题。对于不同的输送介质，比如清水、化工流体、浆体物料等，只需要调整对应的材质参数与壁厚设计，就可以适配不同的工况需求，结构本身的曲面过渡逻辑不需要做大幅调整，具备较强的工况适配性。在管线改造项目中，很多时候受现场土建结构、已安装设备的位置限制，管线无法按照理想的同轴状态布设，这类错位对接结构能够很好地适配这类现场约束，不需要调整已安装的设备或者土建结构，只需要通过该结构完成错位管线的平滑对接，能够大幅降低项目改造的整体成本，缩短施工周期。
