移动式剪叉式高空作业举升平台设计

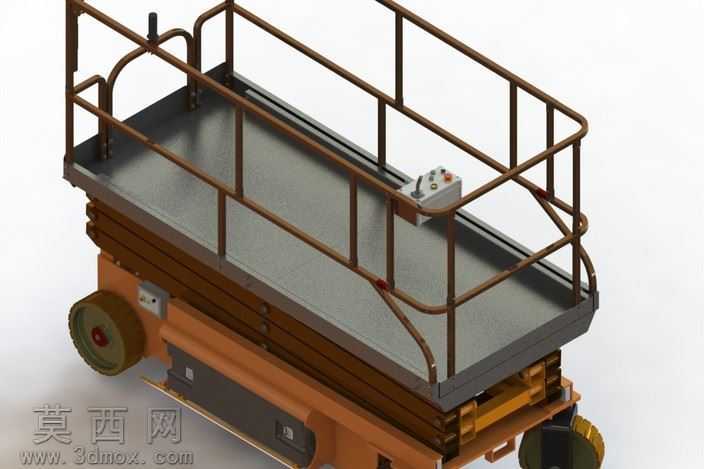

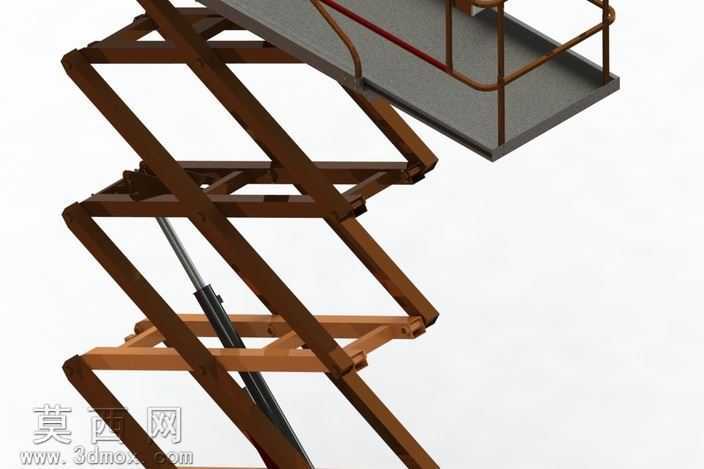

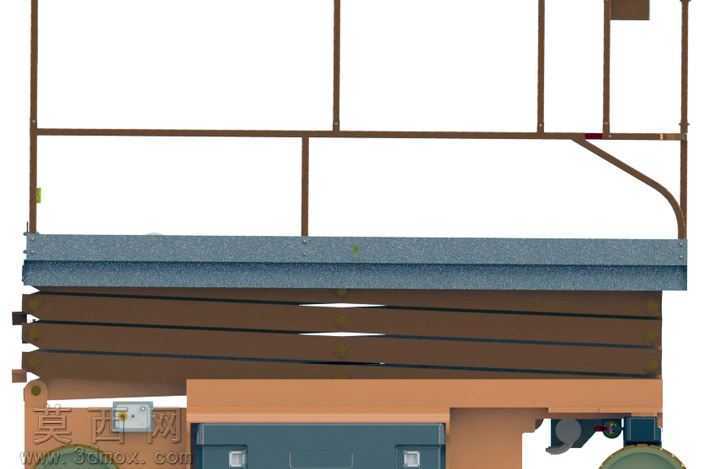

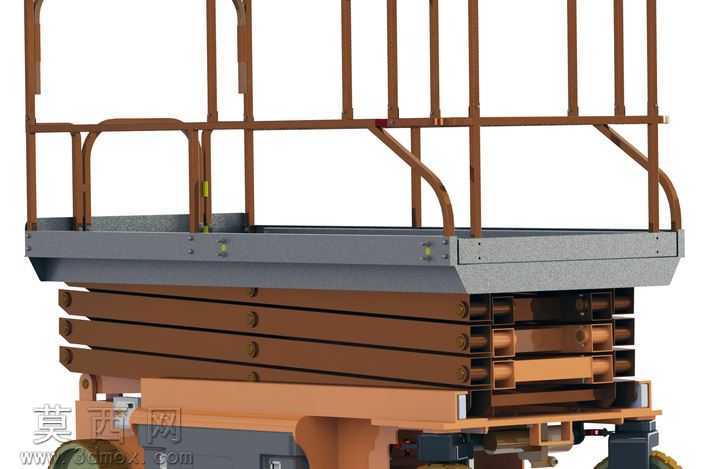

本作品为移动式剪叉式高空作业举升平台的三维建模设计，建模过程中严格遵循高空作业设备的安全设计规范，对设备各组成部分进行1:1等比例还原，完整呈现设备的整体结构与细节特征。模型首先搭建底部行走承载基座，基座预留液压动力单元安装位、行走轮组装配位以及支撑支腿的收纳结构，确保基座具备足够的承载强度与移动灵活性。核心剪叉臂组采用多层铰接式结构设计，每一层剪叉臂都通过销轴实现铰接连接，臂体采用高强度型钢截面建模，还原剪叉机构的伸缩运动逻辑，能够清晰展示剪叉臂在升降过程中的开合角度变化与力传递路径，铰接位置的轴套、限位结构都做了精细化建模，还原真实装配关系。顶部作业平台部分，完整还原了平台的防滑承载台面、四周的安全防护栏杆，栏杆包含固定主栏杆、可开合的安全门以及侧边的斜向加强撑，平台边缘设置了与剪叉臂顶端连接的铰接支座，同时预留了作业人员站位与工具放置区域的空间，符合高空作业的安全防护要求。材质渲染方面，剪叉臂与基座部分采用工程橙的金属漆面材质，还原工程设备的常用涂装，防护栏杆采用棕褐色金属质感材质，平台台面采用灰色防滑纹理材质，行走轮采用黑色橡胶材质，液压油缸部分做了金属镀铬与缸筒漆面的区分，整体渲染效果贴近真实设备的视觉质感。设计过程中重点考量了剪叉机构的运动合理性，确保升降行程范围内各部件无运动干涉，同时兼顾设备的移动便利性与作业稳定性，底部支腿结构建模完整，能够展示设备作业时的支撑固定状态，整体模型结构完整，细节丰富，可用于设备结构展示、运动仿真演示以及相关设计参考使用。
