嵌套式圆环面弹簧精密三维结构设计

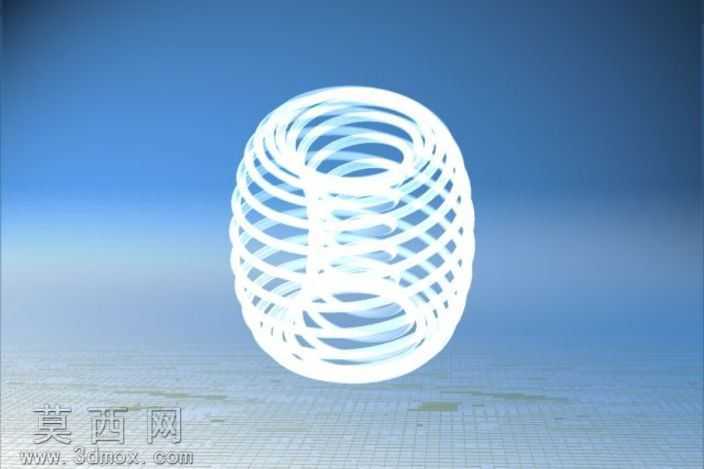

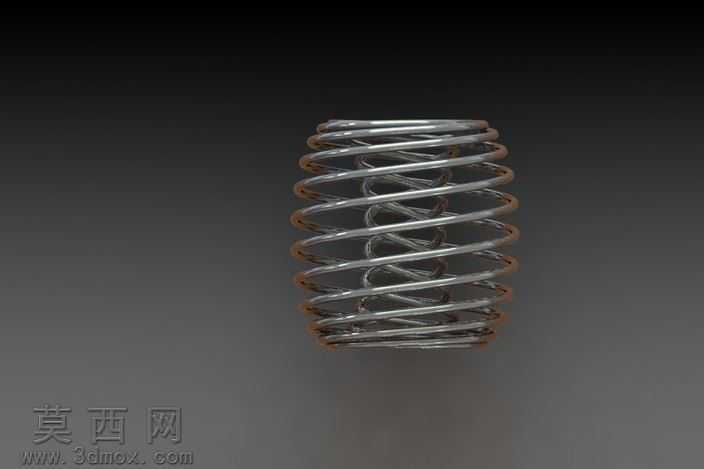

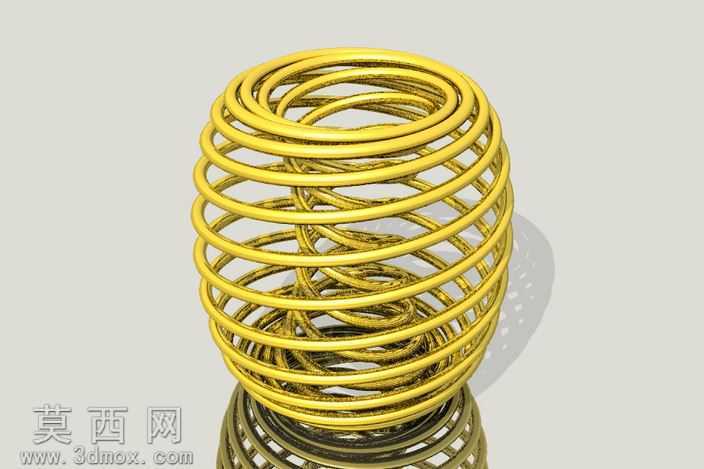

本次圆环面弹簧的三维建模工作，首先围绕弹簧的空间螺旋轨迹展开核心设计，区别于常规圆柱螺旋弹簧的单一线性螺旋路径，该弹簧采用内外嵌套的双螺旋圆环面轨迹构建整体轮廓，建模初期先通过参数化方程定义圆环面的基准母线，确定弹簧的中径、螺距、簧丝直径等核心参数的约束关系，确保内外两层螺旋簧丝在空间中互不干涉，同时保持整体轮廓的环形曲面贴合度。建模过程中先绘制基准圆环面作为轨迹依附载体，再分别绘制内外两层螺旋线的扫描路径，对路径的拐点、螺距过渡段做平滑处理，避免出现曲率突变的结构，保证后续弹簧受力时应力分布均匀。簧丝部分采用圆形截面沿螺旋路径扫描生成，对内外簧丝的衔接位置做布尔合并处理，消除拼接缝隙，还原实体弹簧的一体成型结构特征。材质渲染阶段选用金属合金材质，调整材质的反射率、粗糙度参数，还原弹簧金属表面的哑光金属质感，同时添加细微的表面纹理模拟真实弹簧加工后的拉丝痕迹，渲染时采用柔和的侧方打光，突出螺旋结构的层叠层次感与金属反光特性，让模型的空间结构更具辨识度。结构设计上重点考量圆环面弹簧的受力特性，通过调整内外螺旋的旋向、螺距配比，让弹簧在承受轴向载荷时，内外簧丝可同步产生形变，分散承载压力，避免局部应力集中导致的结构失效，同时对簧丝的截面直径做参数化关联，可根据不同的载荷需求快速调整参数生成适配规格。建模全程保持参数的全关联设计，所有尺寸均可通过参数面板直接修改，无需重新绘制路径，方便后续针对不同应用场景做结构优化，模型完成后对整体结构做干涉检查，确认所有簧丝之间保留合理的间隙，满足弹簧压缩形变时的空间需求，还原该类弹性元件在缓冲、减震、复位等工况下的结构特性。
