带灯带开关弧形多位排插外观结构设计

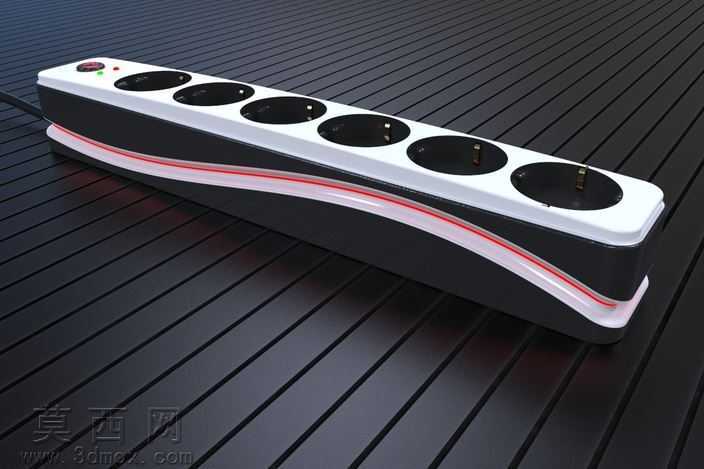

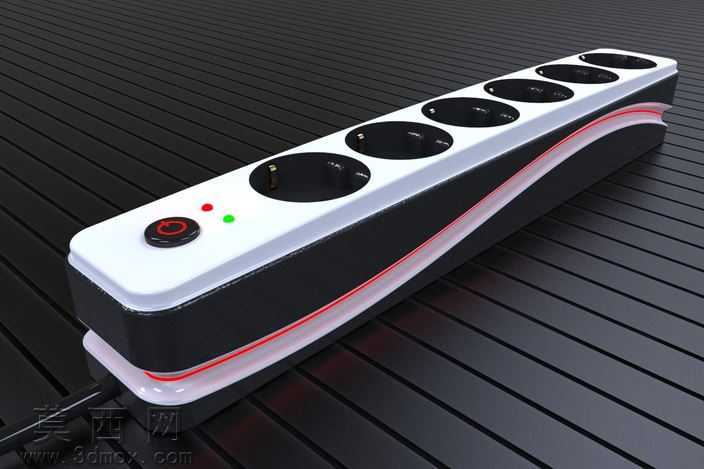

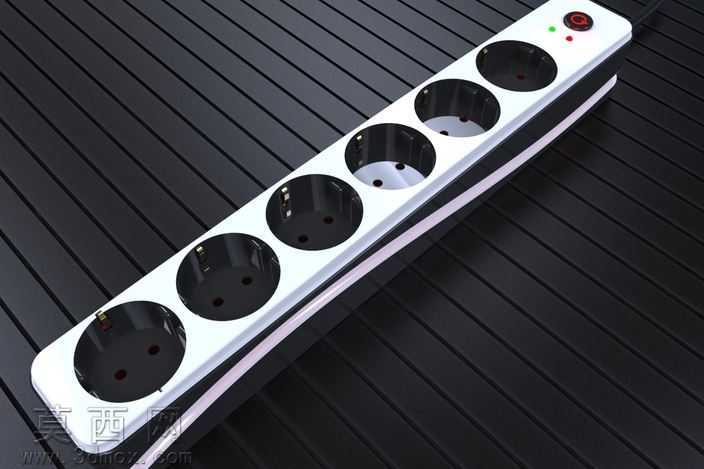

本作品为一款弧形造型的多位电源排插三维设计，整体采用流线型曲面造型打破传统排插方正刻板的外观印象，建模过程中优先通过草图绘制排插侧面的S型轮廓曲线，通过扫掠命令生成排插主体的基础曲面实体，再对实体边缘做统一的圆角过渡处理，避免尖锐棱角带来的生硬感与使用安全隐患。结构设计上采用三层分体式拼接结构，分为上部面板、中部透光层、下部底座三个独立建模部件：上部面板为白色哑光聚丙烯材质，表面等距排布六个圆形插孔位，插孔边缘做下沉式限位结构，保证插头插入时的定位精准度；面板前端集成圆形带指示灯的电源开关，开关旁设置红、绿两颗状态指示灯，分别对应电源通电、接地正常的状态提示，开关按键做内凹弧面处理，贴合手指按压的触感需求。中部为半透明透光层，建模时赋予半透明磨砂聚丙烯材质，排插内置的LED灯带发出的光线可透过该层形成柔和的氛围光带，沿着排插的弧形轮廓延伸，兼具装饰性与暗光环境下的位置提示作用；下部底座为黑色哑光聚丙烯材质，底部设置防滑胶垫安装位与电源线出线口，出线口位置做防弯折的弧形加强结构，避免电源线反复弯折导致的线芯断裂问题。渲染阶段采用深色条纹台面作为展示背景，打光时采用主光源加辅助轮廓光的布光方案，主光源从侧上方照射凸显排插的曲面弧度与材质质感，轮廓光打在排插侧面的透光带位置，突出灯带发光的视觉效果，材质参数调整阶段分别对白色面板的哑光质感、黑色底座的细腻磨砂质感、中部透光层的半透明雾面质感、开关按键的亮面质感做区分调试，让不同部件的材质表现更贴近真实量产产品的视觉效果，插孔内部的铜件接触结构做简化建模处理，在保证外观展示完整度的前提下控制模型整体面数，兼顾渲染效果与模型的通用性。
