双列圆柱滚子轴承三维结构设计作品

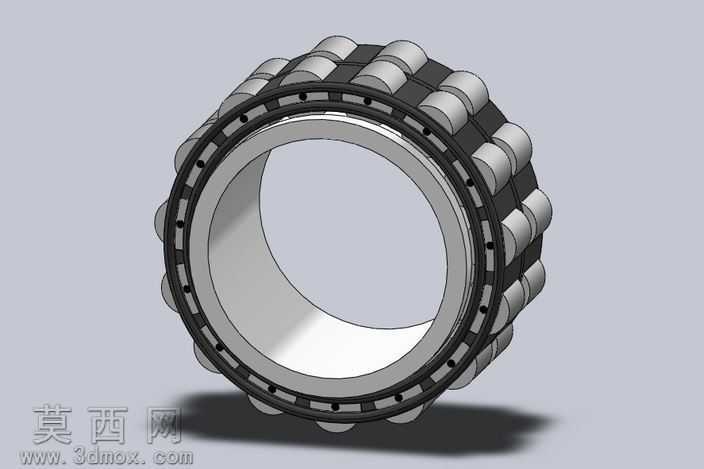

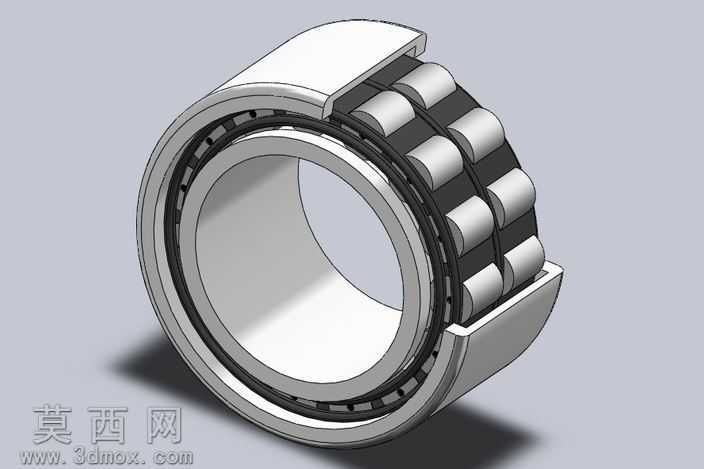

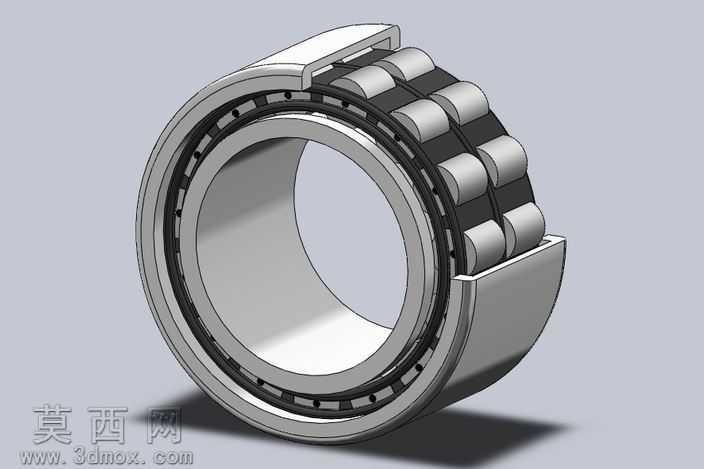

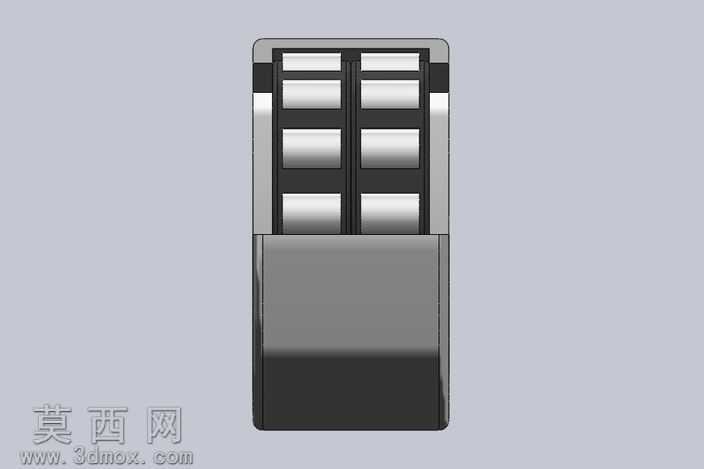

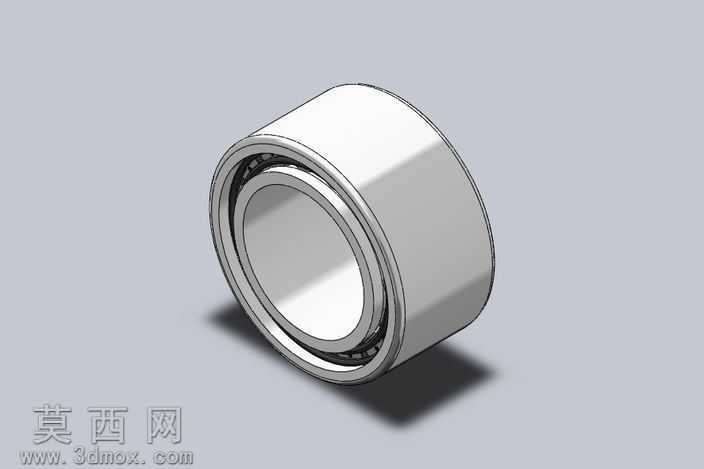

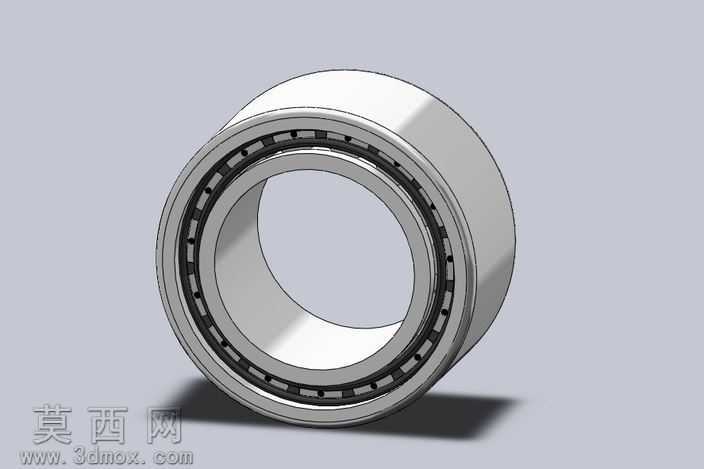

本作品为双列圆柱滚子轴承的三维建模设计成果，建模过程依托三维参数化设计逻辑完成，首先对轴承的核心组成结构进行拆解梳理，明确内圈、外圈、双列圆柱滚子、保持架四大核心部件的尺寸配合关系，建模初始阶段先绘制内圈的轴向截面草图，通过旋转凸台特征生成内圈基体，对内圈与滚子配合的滚道面进行精准的尺寸约束，保证滚道的圆柱度与表面轮廓精度，避免后续滚子装配出现干涉问题。外圈建模采用同样的旋转特征逻辑，同时对外圈的安装定位端面、倒角结构进行细化处理，还原真实轴承的装配工艺细节。滚子建模阶段，先绘制单个圆柱滚子的截面轮廓，通过拉伸生成单个滚子实体后，采用圆周阵列的方式完成两列滚子的排布，阵列过程中严格控制滚子的节圆直径、相邻滚子的间隙参数，保证每颗滚子与内外圈滚道的接触位置精准对齐，还原双列轴承的承载结构特性。保持架建模采用兜孔式结构设计，先绘制保持架的环形基体，再通过拉伸切除特征生成对应每颗滚子的兜孔结构，对兜孔边缘进行圆角处理，模拟真实保持架对滚子的限位与引导作用，避免滚子在运转过程中出现歪斜或脱落问题。材质渲染阶段，对轴承内外圈与滚子赋予高碳铬轴承钢材质，调整材质的金属反光度、粗糙度参数，还原轴承钢经淬火处理后的细腻金属质感，对保持架赋予铜合金或工程塑料对应的材质属性，区分不同部件的材质视觉差异，同时添加柔和的环境光影与地面阴影效果，突出轴承的立体结构层次，将剖视视角的结构展示效果优化到最佳，清晰呈现双列滚子的排布方式与各部件的配合关系。设计过程中严格遵循圆柱滚子轴承的设计规范，对各部件的配合公差进行参数化预留，保证模型可直接用于机械结构的装配模拟、承载性能仿真分析等场景，双列结构的设计还原了该类轴承高径向承载能力的特性，可适配重载传动场景的设计参考需求，模型的每一处结构细节都经过干涉检查，确保各部件在虚拟装配状态下无穿模、无错位，完整还原真实圆柱滚子轴承的结构形态与装配逻辑。
