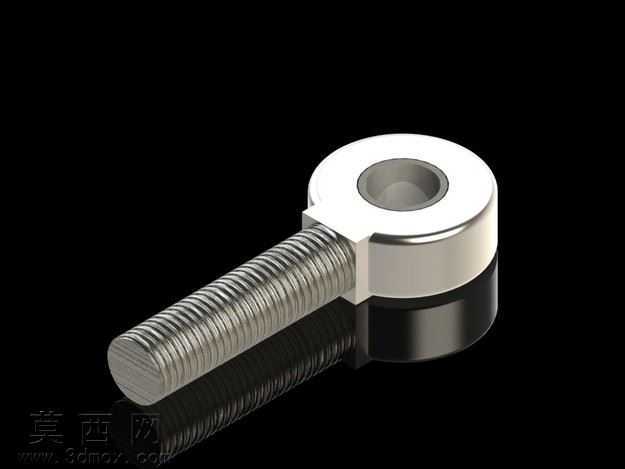

外螺纹型杆端关节轴承三维建模作品

本作品为外螺纹型杆端关节轴承的三维建模成果，建模过程严格遵循杆端轴承的实际结构比例与功能逻辑开展。首先在三维建模环境中完成整体结构的拆分规划，将模型划分为带外螺纹杆体、轴承外圈、内置滑动衬层、内圈铰接孔四个核心功能模块，各模块的尺寸参数参照通用杆端轴承的行业常规规格设定，确保结构比例符合实际生产应用的尺寸规范。建模阶段先通过回转特征生成轴承外圈的环形基体，外圈与杆体的连接部位采用直角过渡的加强结构，通过拉伸切除与布尔运算完成连接部位的一体化成型，避免拼接结构带来的模型缝隙问题；杆体部分的外螺纹采用螺旋扫描特征生成，严格还原螺纹的牙型角、螺距与牙距参数，螺纹收尾处做自然的渐消处理，还原真实螺纹加工的收尾形态，避免生硬的断面结构。轴承内圈的铰接孔采用同轴度约束完成定位，内圈与外圈之间预留符合滑动配合要求的间隙，还原关节轴承可实现小角度摆动、多方向铰接的功能特性。材质与渲染阶段，针对不同部件匹配对应的工业材质：杆体与轴承外圈采用合金结构钢材质，调整金属材质的粗糙度、反射率参数，还原钢材表面经机加工后的细腻金属光泽与细微的加工纹理；内圈滑动接触面添加自润滑衬层的材质效果，区分衬层与金属基体的质感差异，突出不同功能部位的材质特性。渲染时采用深色纯色背景突出模型主体，通过三点布光方案调整光照角度，在轴承的环形端面、螺纹牙型处形成自然的明暗过渡，清晰展现螺纹的连续牙型结构、轴承内外圈的配合层次、杆体与外圈连接部位的加强结构细节，同时在模型下方添加柔和的反射阴影，增强模型的空间立体感与真实质感。设计过程中重点考量杆端轴承的铰接功能特性，确保内圈的摆动角度范围符合实际产品的活动区间，各部位的倒角、圆角细节均按照机械加工的工艺要求添加，避免出现尖锐直角等不符合实际加工逻辑的结构，整体模型结构完整，细节还原度高，可用于机械结构装配演示、五金配件选型参考、相关机械产品的装配设计配套使用。
