施工船船体分段结构三维设计作品

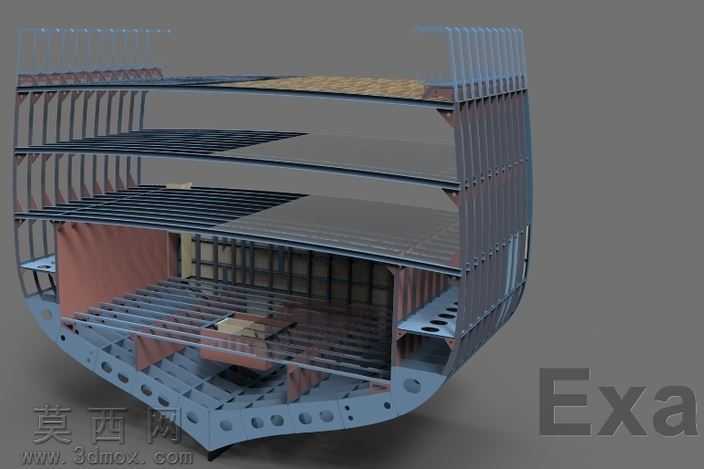

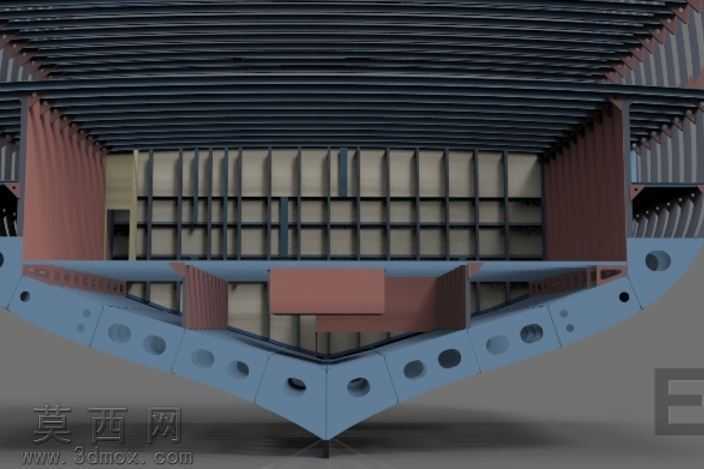

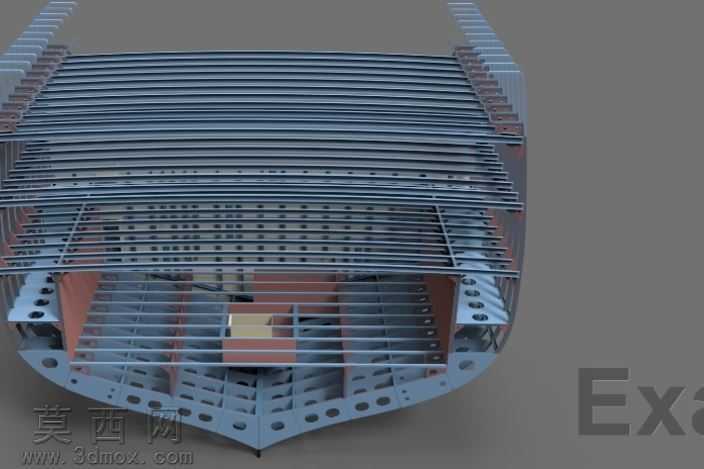

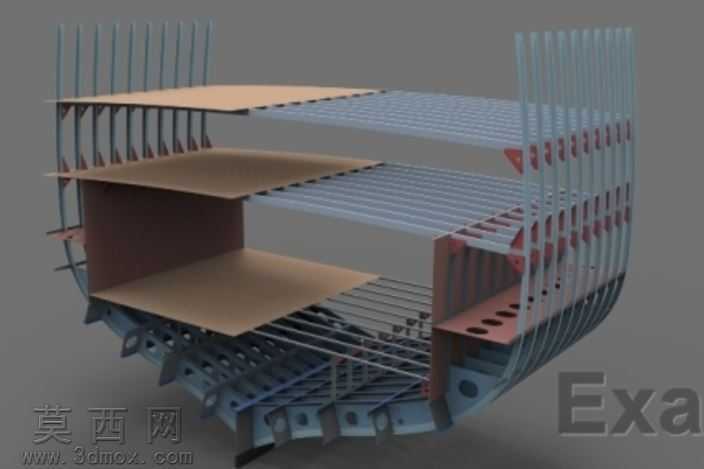

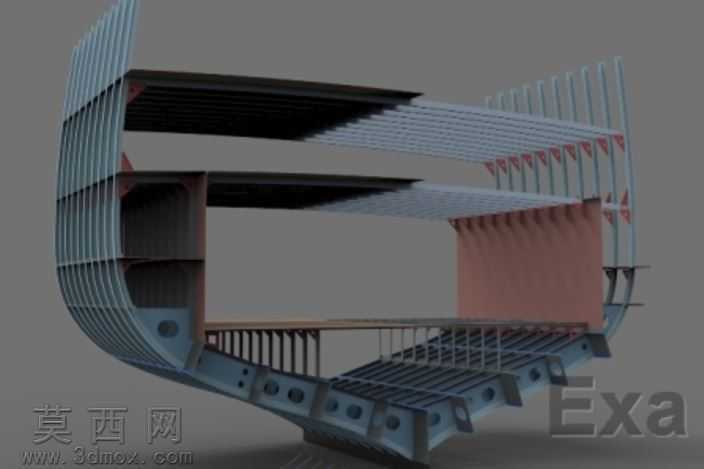

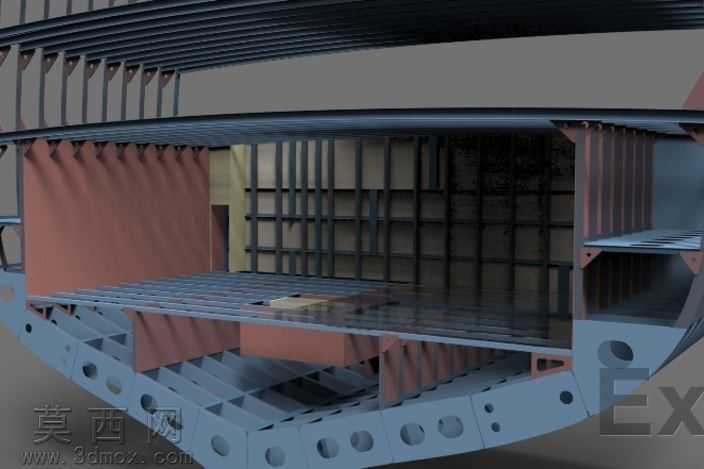

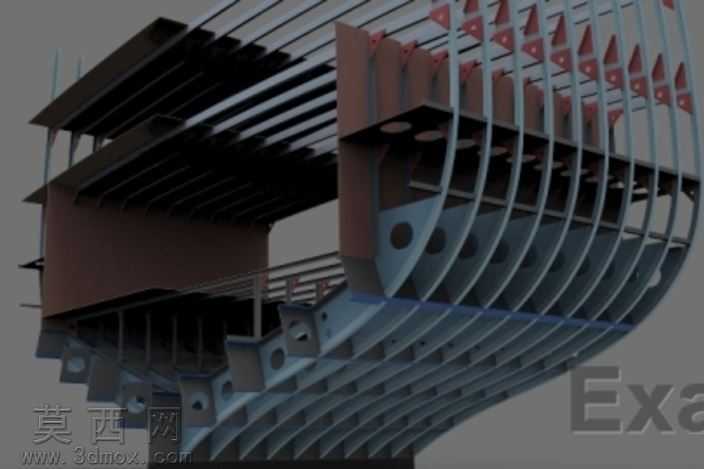

本模型为施工船船体分段的精细化三维建模成果，建模过程中严格遵循船舶建造的结构规范，完整还原了施工船船体分段的内部构造与外部形态。建模阶段以船体线型为基础基准，通过曲面放样生成光顺的船体外板曲面，再依据船体结构的布置逻辑，逐层搭建纵向龙骨、横向肋板、纵桁等核心承重构件，每一处构件的尺寸比例、连接方式都参照工程船舶的实际建造标准设置，确保结构逻辑符合真实船舶的力学传递路径。材质设置上，针对不同船体构件做了区分处理：船体外板采用带有金属哑光质感的船用钢材材质，还原钢材表面轻微的氧化质感与焊接痕迹；内部骨架构件采用稍浅的金属灰色，区分不同结构层级，便于观察内部构造；舱内局部功能区域采用暖色调的工程板材材质，模拟舱室内部的铺装与功能分区，不同材质的粗糙度、反光度参数都经过反复调试，渲染后能够清晰区分不同构件的功能属性。模型采用半剖的展示视角，将船体分段的内部骨架完全展露，横向排列的肋骨框架沿船长方向等距排布，纵向贯穿的纵桁与肋骨形成稳固的网格状承重结构，船底部分的双层底结构、舷侧的加强筋结构都做了精细化还原，甚至构件上的减重孔、焊接坡口细节都有所体现，完整呈现了船体分段从外板到内部骨架的装配逻辑。设计思路上，模型聚焦施工船船体建造过程中的分段完工状态，没有添加多余的上层建筑与舾装构件，重点突出船体结构的连接关系与排布规律，既可以作为船舶结构教学的直观演示素材，也能够为船舶建造的分段施工工序提供可视化参考，渲染阶段采用均匀的漫反射光照，避免强烈阴影遮挡结构细节，让观看者能够清晰梳理每一处构件的位置与连接方式，准确理解施工船船体的结构组成与受力逻辑。
