低平板甲板半挂车运输装备三维设计模型

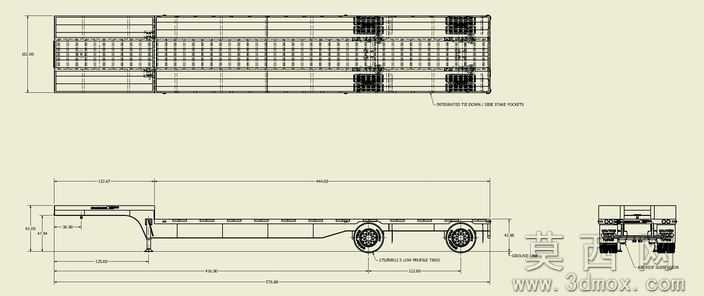

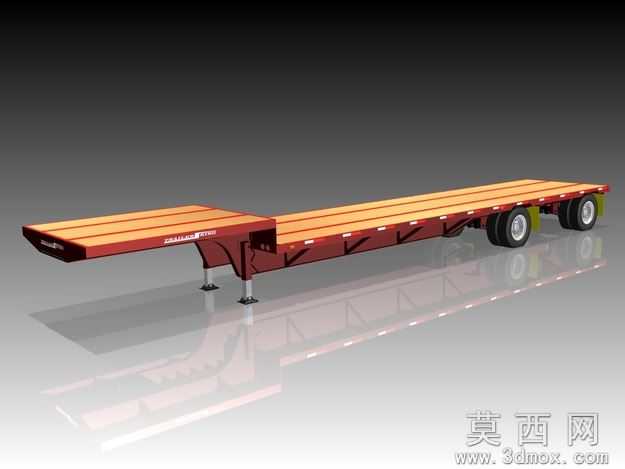

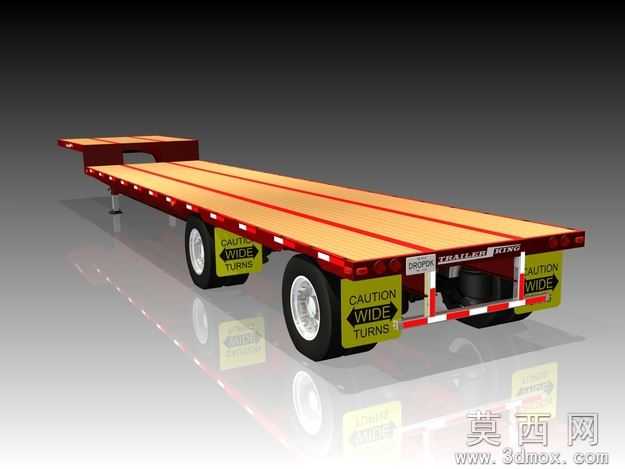

本模型为低平板甲板半挂车完整三维设计成果，建模阶段遵循商用车正向设计逻辑，首先依据半挂车通用设计规范搭建整车坐标基准，先完成承载主梁的骨架建模，通过拉伸、放样特征构建纵梁与横梁的焊接装配结构，再依次完成鹅颈段、前后甲板分段、行走机构安装位、尾部防护装置的特征搭建，过程中对轮拱避让区、牵引销安装座、悬挂固定位均做了精确的特征约束，所有零件间保留真实的装配干涉校验参数，避免出现结构穿模问题。参数设计层面严格匹配真实车型的承载规格，前甲板高度设置为61英寸，后甲板高度为43英寸，匹配空气悬架与延伸车轴的安装尺寸，额定最大货物载荷设定为48000磅，甲板采用标准木甲板铺装的尺寸设计，边缘设置标准的警示标识安装位、绑货环预留位，尾部的红白反光标识、宽体车警示贴的安装位置均符合道路运输车辆的外廓尺寸规范，所有参数均可直接调整适配不同吨位的改型设计需求。渲染材质部分做了精细化的区分设置，承载车架采用哑光金属漆材质还原钢制大梁的质感，甲板部分采用纹理化的实木材质模拟货运木甲板的防滑纹理，车胎采用带细微颗粒质感的橡胶材质，轮毂做亮面镀铬金属处理，警示标识采用高饱和度的黄底黑字反光材质，尾部防护栏做红白分色的哑光涂装，同时添加了地面反射效果，完整还原车辆在平整场地的展示效果，渲染角度选取后45度视角，可同时展示鹅颈结构、甲板布局、行走机构与尾部防护的完整形态。结构原理上，该车型为布局简洁的平板拖运专用车，采用鹅颈式低平板结构降低载货平台高度，适配超高货物的运输需求，行走机构配置多组车轴搭配空气悬架，可有效分散重载时的轴荷，尾部设置加宽警示装置满足长车转向的警示需求，无额外复杂上装结构，依靠平整的全通甲板承载各类大型设备、建材、异形货物，牵引销与主车鞍座配合实现挂接，整体结构以承载可靠性为核心设计目标。软件兼容层面，模型输出包含STEP、IGES通用三维格式，可直接导入SolidWorks、UG、ProE、CATIA等主流三维机械设计软件进行编辑修改，同时附带STL格式可支持3D打印验证，配套的AutoCAD格式文件可直接导出为工程图纸用于生产参考，所有格式均保留完整的装配层级，不会出现零件丢失、面破损的问题。研发教学应用层面，该模型可作为专用车设计课程的教学案例，帮助学习者理解半挂车的承载结构设计、轴荷分配逻辑、外廓尺寸规范，也可作为物流运输装备研发的基础参考模型，通过调整轴距、甲板长度、载荷参数快速衍生不同规格的平板半挂车设计方案，还可用于物流场景的可视化演示、货运方案的模拟展示素材。
