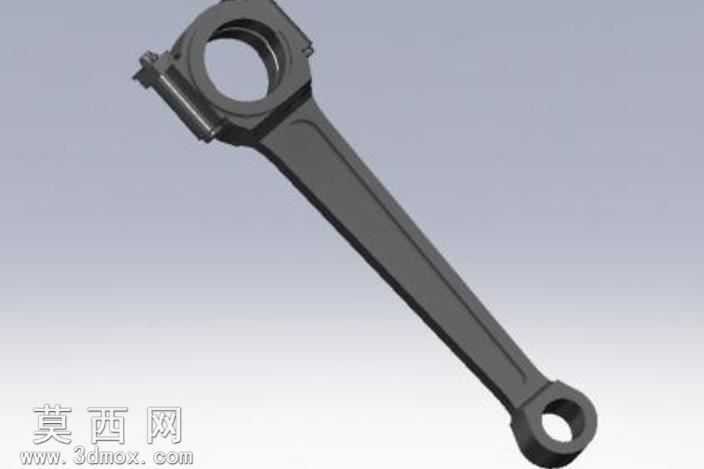

本模型为内燃机核心传动部件连杆,采用SolidWorks软件进行全参数化三维建模,建模过程严格遵循机械设计规范,完整还原连杆的真实结构特征。建模初期先梳理连杆的功能逻辑:连杆作为连接活塞与曲轴的关键传动件,需要将活塞承受的燃气作用力传递给曲轴,将活塞的往复直线运动转换为曲轴的旋转运动,因此整体结构分为大头端、杆身、小头端三个核心部分。大头端为剖分式结构,配套连杆盖与连接螺栓结构,用于与曲轴连杆轴颈配合,建模时精准还原了剖分面的定位结构、螺栓孔的位置精度以及大头轴瓦的安装限位特征,保证装配时的同轴度要求;小头端为整体式圆环结构,用于与活塞销配合,建模时预留了衬套安装的尺寸余量,小头端与杆身的过渡区域采用大圆弧平滑过渡,避免应力集中。杆身部分采用工字形截面设计,在保证结构强度、刚度的前提下尽可能降低自身重量,减少往复运动的惯性力,建模时通过放样特征实现杆身从大头端到小头端的截面渐变过渡,过渡曲面连续顺滑无突兀转折,还原真实连杆的锻造工艺特征。材质渲染方面,整体采用锻钢材质表现,赋予哑光金属质感,表面添加细微的锻造纹理与均匀的金属反光,大头端的螺栓部位做了稍亮的金属处理区分不同零件,渲染背景采用简洁的浅灰色调,突出连杆本身的结构轮廓,通过柔和的环境光打亮杆身的过渡曲面,清晰展现工字形截面的结构特征与各部位的连接关系。设计过程中重点考量了连杆的受力特性,对大头与杆身、小头与杆身的连接过渡区域做了结构优化,避免应力集中导致的部件失效,同时严格控制各配合部位的尺寸精度,保证与活塞销、曲轴轴颈的装配适配性,完整还原了连杆在动力传输过程中的结构功能特点,可用于内燃机结构教学、装配模拟以及相关传动机构的设计参考。
